活塞发动机连杆总成结构设计

项目分类:发动机 发布时间:2023-08-11 ID:706120
  • 活塞发动机连杆总成结构设计
  • 活塞发动机连杆总成结构设计
  • 活塞发动机连杆总成结构设计
  • 活塞发动机连杆总成结构设计
  • 活塞发动机连杆总成结构设计
  • 活塞发动机连杆总成结构设计
  • 活塞发动机连杆总成结构设计
  • 活塞发动机连杆总成结构设计
  • 活塞发动机连杆总成结构设计
  • 活塞发动机连杆总成结构设计
  • 活塞发动机连杆总成结构设计

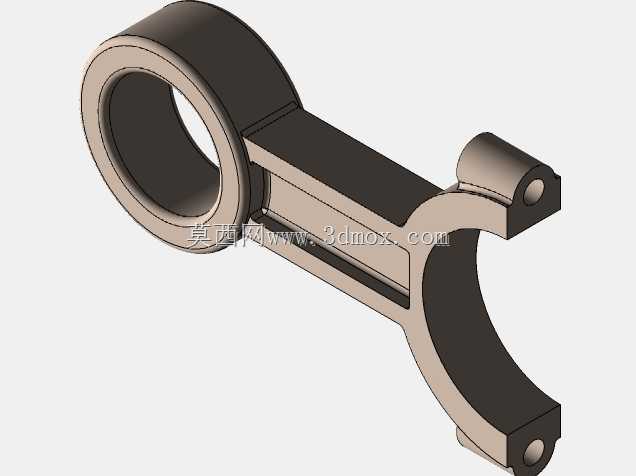

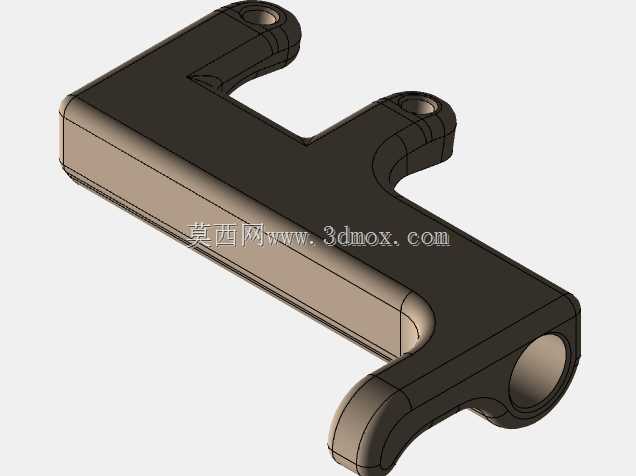

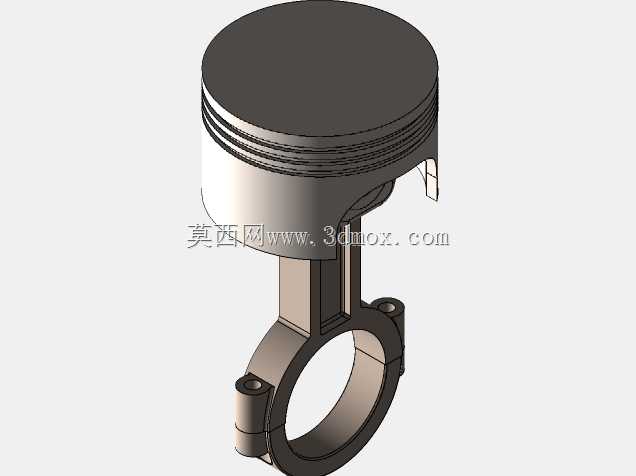

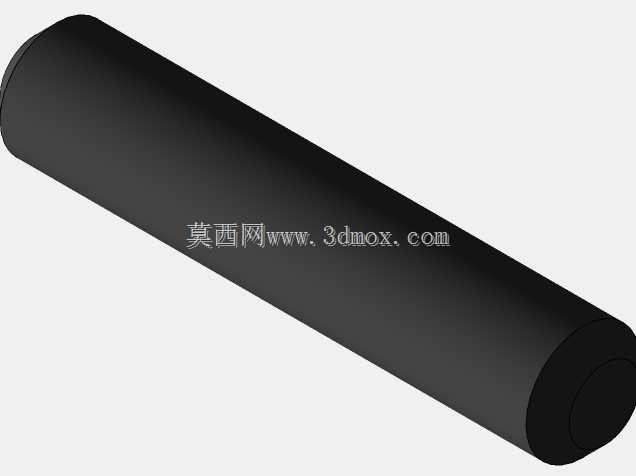

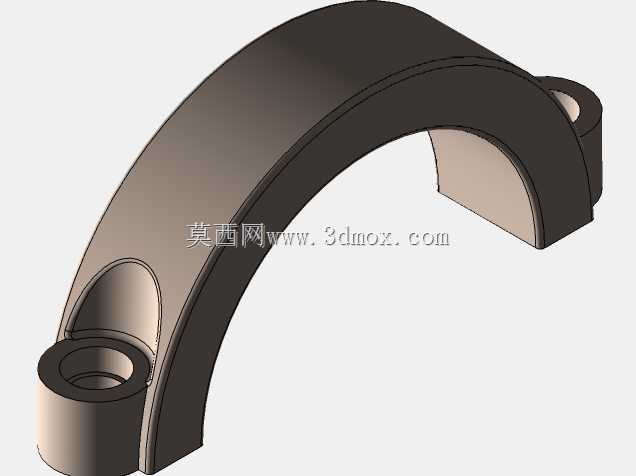

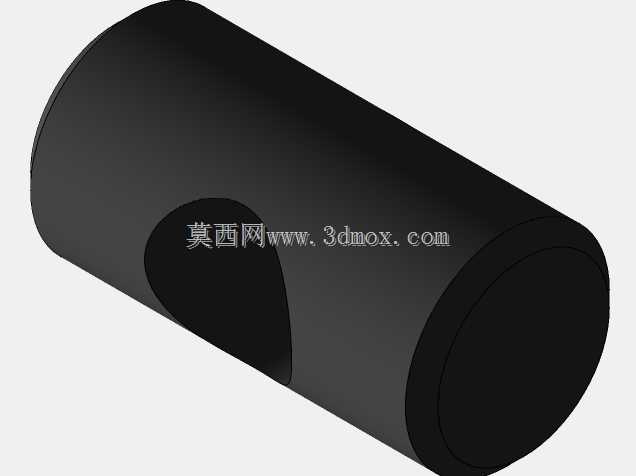

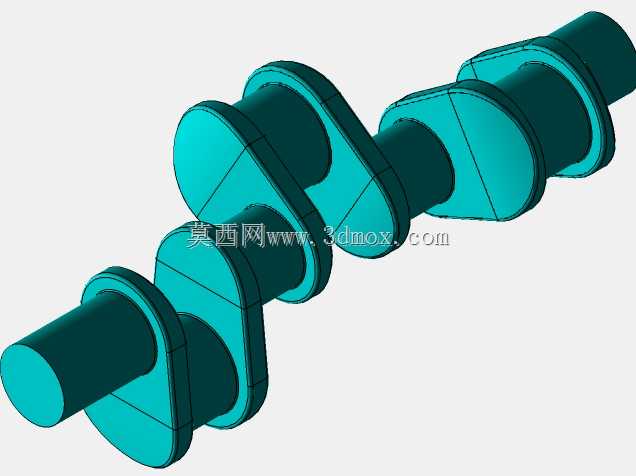

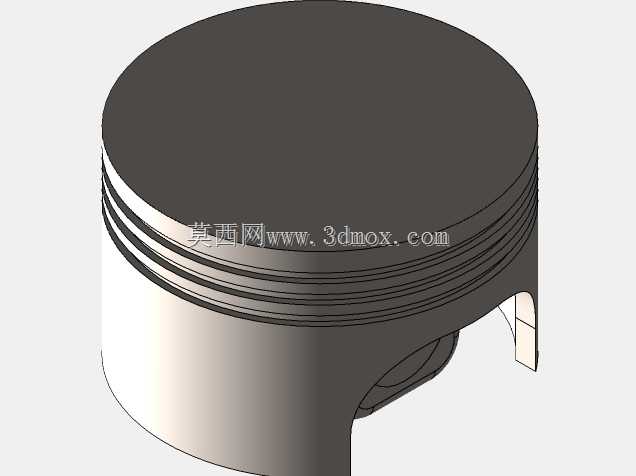

  该零件为活塞发动机核心传动构件,是曲柄连杆机构的关键组成部分,承担着将活塞往复直线运动转化为曲轴旋转运动的动力传递职能,广泛适配于小排量通用内燃机、摩托车发动机、小型通用动力机组等动力场景,在整机动力输出链路中直接决定动力传递的可靠性与运转平顺性。从结构设计逻辑来看,该构件采用分体式连杆大头设计,一端为整圆式小头结构,用于通过活塞销与活塞组件铰接,内孔预留有轴瓦或衬套的安装余量,表面粗糙度设计要求满足衬套压装后的配合精度,避免运转过程中出现衬套松脱、偏磨的问题;另一端为剖分式大头结构,用于包覆曲轴曲柄销,剖分面采用平切口定位形式,配套的连杆盖通过两个定位销与杆身实现精准对位,螺栓孔位的位置度公差严格控制在0.02mm以内,

  保证装配后大头孔的圆度符合运转要求,避免高速工况下出现轴瓦异常磨损、抱轴等故障。杆身采用工字形截面设计,在保证整体结构强度、抗弯曲抗扭转性能的前提下,尽可能降低构件自身重量,减少往复运动产生的惯性力,降低发动机运转过程中的振动水平,杆身与大小头的过渡位置均采用大圆角平滑过渡,避免应力集中导致的疲劳断裂问题,适配发动机高转速、交变载荷的长期工作工况。从安装边界来看,该连杆小头内孔直径适配常规通用活塞销尺寸,大头孔合拢后的内径匹配对应排量发动机的曲柄销直径,杆身中心距严格按照发动机冲程参数设计,确保活塞运行到上止点、下止点时的位置符合燃烧室压缩比设计要求,不会出现活塞碰撞气门、碰撞缸盖的装配干涉问题。零件整体采用合金钢锻造毛坯加工而成,

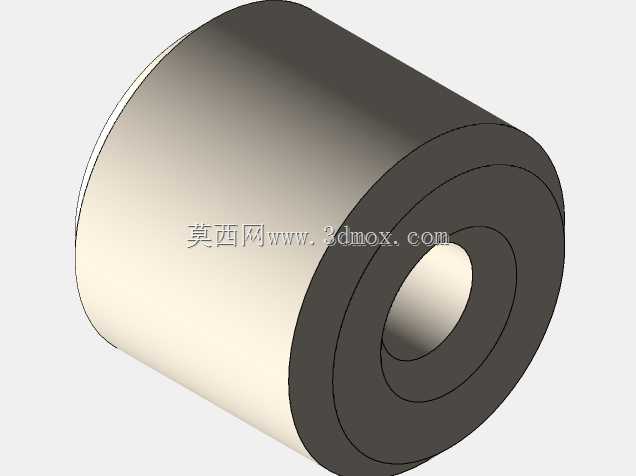

  非配合面保留锻造后的喷丸处理层,提升表面抗疲劳强度,配合面经过精镗、磨削加工,尺寸精度与形位公差满足内燃机零部件的设计规范。在实际装配场景中,该连杆需要先将小头衬套压入小头孔,通过铰削或珩磨保证衬套内孔与活塞销的配合间隙符合热膨胀要求,大头轴瓦装配时需要保证轴瓦定位唇与杆身、连杆盖的定位槽完全卡合,螺栓拧紧时采用对角分次拧紧工艺,按照规定扭矩锁紧后还需进行防松处理,避免高速运转时螺栓松脱引发整机故障。在发动机运转过程中,该构件需要承受活塞传递的燃气爆发压力、往复运动惯性力、旋转运动离心力的多重交变载荷,因此设计阶段通过有限元分析对杆身应力分布、大小头变形量进行了多轮仿真验证,确保在额定转速、最大爆发压力工况下,零件的应力水平低于材料许用应力,变形量在配合公差允许范围内,不会出现结构失效问题。
