带全周外螺纹与内孔螺纹的阶梯轴套连接件

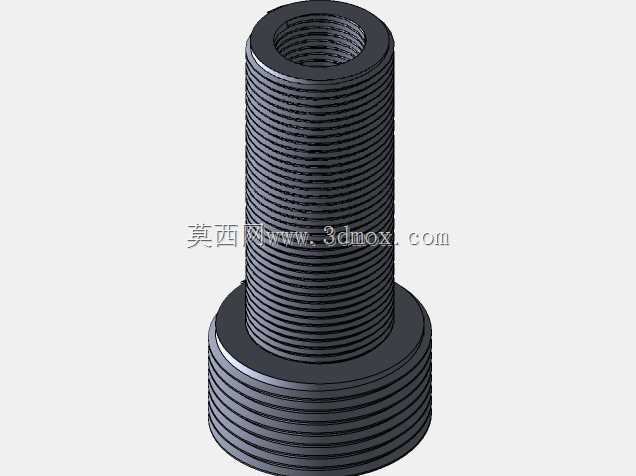

　　在液压阀块集成、流体管路转接、工装夹具定位以及模具顶出机构的装配场景中，这类带全周螺纹的阶梯轴套是解决同轴异径螺纹对接、轴向位置微调需求的核心连接件，很多现场装配遇到的不同公称直径螺纹无法直接对接、需要沿轴向调整部件安装位置的工况，都能通过这类零件实现可靠连接，不需要额外加工过渡接头，能有效减少管路或机构的装配累积误差。从结构设计逻辑来看，零件采用同轴阶梯式布局，下部为大直径外螺纹段，上部为小直径长外螺纹段，中心全程加工贯通内螺纹，三段螺纹的同轴度公差需要控制在0.02mm以内，才能保证装配后螺纹副的啮合顺畅，不会出现别劲、卡滞的问题。下部大直径外螺纹主要承担主体固定功能，通常用于拧入阀块、安装基板或者设备基体的螺纹孔内，

　　大直径的螺纹牙型接触面积更大，能承受更高的轴向拉力与径向剪切力，保证零件在受振动、冲击载荷的工况下不会出现松动；上部小直径长外螺纹段主要用于对接外部管件、调节螺母或者功能部件，较长的螺纹行程可以实现对接部件的轴向位置无级调整，比如在模具的冷却水路转接中，可以通过拧动上部的对接接头调整水管的伸出长度，适配不同厚度的模具模板，避免水管与模具其他结构发生干涉。中心贯通的内螺纹则用于实现轴向的流体通路或者穿装螺杆、拉杆类零件，比如在液压系统的测压点转接中，内孔可以直接连通压力油道，外部通过上部外螺纹对接测压软管，下部大螺纹固定在阀块上，不需要额外的密封转接板就能完成测压点的布设。设计这类零件时，

　　首先要根据应用场景的载荷等级确定各段螺纹的公称直径与螺距，用于液压系统的零件需要选用密封管螺纹，牙型角55°，配合密封带或者O型圈实现高压密封；用于机械结构连接的零件可以选用普通公制三角螺纹，牙型角60°，具备更好的自锁性能。螺纹的收尾长度需要严格控制，外螺纹的收尾段长度不超过1倍螺距，内螺纹的入口处需要加工120°的导向倒角，方便装配时快速对中，避免螺纹牙被碰伤。零件的台阶端面需要加工退刀槽，退刀槽的宽度要大于螺纹加工刀具的刃宽，保证螺纹加工到台阶位置时不会出现撞刀，同时退刀槽的根部需要加工微小圆角，减少应力集中，避免零件在受交变载荷时从台阶根部发生断裂。从安装边界来看，下部大螺纹段的拧入深度需要至少达到1.5倍公称直径，

　　才能保证足够的连接强度，上部小螺纹段的外露长度需要根据实际调节行程预留足够的余量，但最长不超过3倍公称直径，避免长细比过大导致螺纹受力后发生弯曲变形。中心内螺纹的通径需要根据流通介质或者穿装杆件的直径确定，用于流体通路时内孔的表面粗糙度要达到Ra1.6以下，减少介质流动的阻力，同时避免内壁的加工刀痕残留杂质造成管路堵塞；用于穿装杆件时内孔与杆件的间隙配合公差控制在H7/h6，保证杆件滑动顺畅不会出现卡滞。在实际选型应用中，需要注意不同工况下的材质匹配，用于腐蚀介质环境的零件需要选用不锈钢材质，表面做钝化处理；用于普通机械连接的零件可以选用45号钢，表面做发黑处理提升防锈能力；用于高压液压系统的零件需要选用40Cr调质处理，提升螺纹的抗剪切强度。这类零件的全周螺纹设计相比局部螺纹的结构，具备更大的调节范围，用户可以根据实际装配需求在任意螺纹位置拧入螺母或者对接接头，不需要提前预留固定的安装位置，在非标设备改造、工装夹具快速调整的场景中适配性极强，很多现场装配遇到的空间受限、安装位置不固定的问题，都能通过这类全螺纹阶梯轴套灵活解决，不需要重新设计加工定制接头，能大幅缩短设备的装配调试周期。
