机用螺旋槽螺纹丝锥切削刀具结构

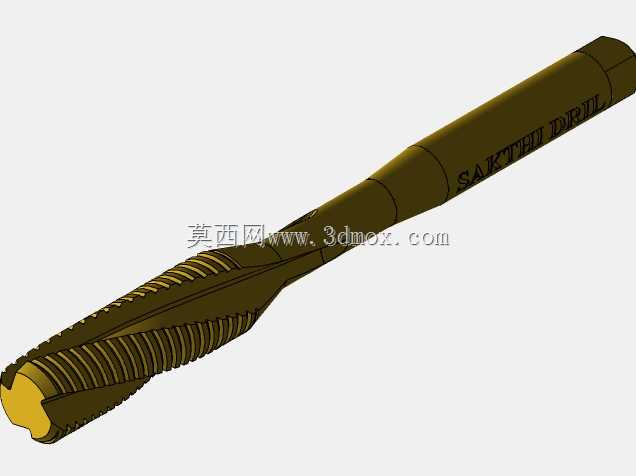

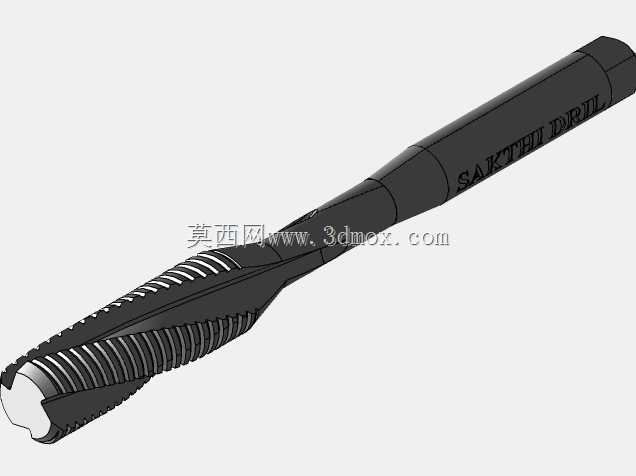

　　在金属切削加工的内螺纹成型工序里，螺纹丝锥是应用覆盖范围最广的成型刀具之一，不管是普通台式钻床的小批量修配加工，还是加工中心、专用攻丝机的批量零件生产，都能见到这类刀具的身影。日常加工场景中，通孔类内螺纹的排屑方向始终是影响螺纹成型质量的核心因素，这款螺旋槽结构的丝锥，正是针对通孔攻丝场景做了针对性的槽型优化，切削过程中产生的铁屑会顺着螺旋槽的引导方向向刀柄侧排出，不会因为铁屑挤压在切削槽内刮伤已经成型的螺纹牙型，也能有效避免铁屑卡滞造成的丝锥崩齿、折断问题，在加工延展性较好的钢材、有色金属工件时，排屑优势会体现得格外明显。从结构设计逻辑来看，这款丝锥的工作段分为切削锥与校准段两个核心部分，前端的切削锥做了不等径的锥度过渡，

　　每一圈切削齿的吃刀量沿轴向逐步递减，把整个螺纹成型的切削负载分摊到多组刀齿上，既降低了单齿的切削受力，也能让切入过程更平稳，不会出现刚接触工件时的打滑、牙型错位问题；校准段的牙型完全符合标准螺纹的廓形要求，主要作用是对切削锥加工出的初步牙型做修光校准，保证最终成型的内螺纹中径、牙型角符合公差要求，同时校准段的外圆做了微小的倒锥处理，能减少丝锥与已加工螺纹面之间的摩擦阻力，退刀时不会刮伤螺纹表面。丝锥的夹持段采用等直径的方尾结构，这个结构是和攻丝夹头配合的安装边界，方尾的对称度、尺寸公差直接决定了装夹后的同轴度，要是方尾尺寸偏差过大，装夹后丝锥会出现径向跳动，加工出来的螺纹会出现牙型偏斜、中径超差的问题，

　　严重时甚至会因为受力不均造成丝锥断裂。槽型的螺旋角度设计也经过了实际加工场景的验证，针对钢件加工的槽型螺旋角通常设置在30度到35度之间，这个角度区间的排屑流畅度与刀齿刚性可以达到较好的平衡，要是螺旋角过大，虽然排屑更顺畅，但刀齿的核心厚度会被削弱，加工硬度较高的工件时容易出现崩齿；螺旋角过小则排屑方向引导不足，还是会出现铁屑堵塞的问题。日常使用中，这类丝锥适配的加工场景非常多，小到电子设备上的微型螺纹孔加工，大到工程机械零部件的大规格内螺纹成型，只要匹配对应螺距、精度等级的丝锥，都能完成稳定的内螺纹加工。和直槽丝锥相比，螺旋槽丝锥在盲孔加工场景的适配性稍弱，但在通孔加工场景下的加工效率、螺纹表面质量、刀具使用寿命都有明显优势，

　　尤其是在立式加工设备上加工深度超过2倍公称直径的通孔螺纹时，螺旋槽的排屑特性可以大幅减少操作人员清理铁屑的频次，也能降低因为排屑不畅造成的工件报废概率。刀齿的前角、后角设计也匹配了常见工件材料的切削特性，加工普通碳钢时的前角设置在8到10度，能有效降低切削阻力，后角设置在4到6度，既保证刀齿的锋利度，又能让刀齿具备足够的耐磨性能，要是加工硬度更高的合金钢材料，还可以适当减小前角角度，提升刀齿的抗冲击能力。丝锥的表面处理也会直接影响使用寿命，这款丝锥的表面做了氧化处理，加工时切削液可以更好地附着在刀齿表面，降低切削过程中的摩擦温度，减少积屑瘤的产生，避免积屑瘤附着在刀齿上造成螺纹牙型表面粗糙度过高的问题。在实际选型过程中，除了匹配螺纹的公称直径、螺距、精度等级之外，还要根据工件的材料特性、加工设备的刚性、螺纹孔的深度参数选择对应槽型、螺旋角的丝锥，要是设备刚性不足，还可以选择带过载保护的攻丝夹头配合使用，避免攻丝过程中扭矩过大造成丝锥断裂。
