塑料成型用三板式注塑模具结构

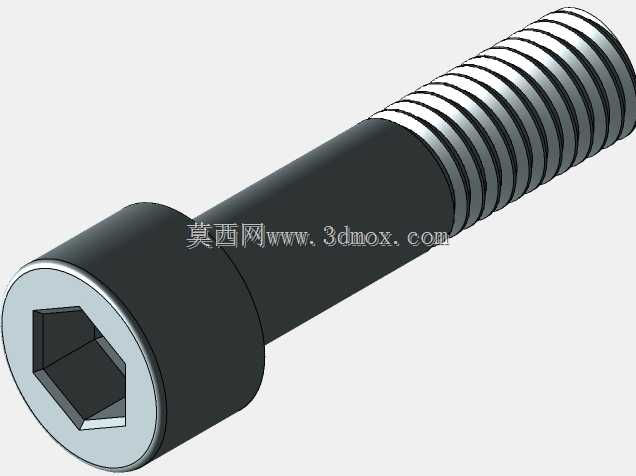

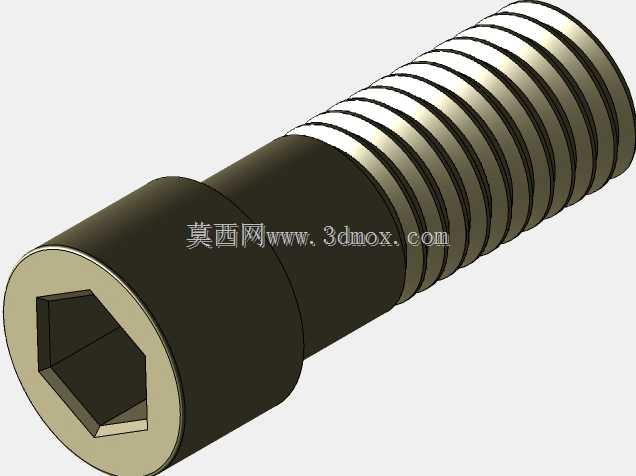

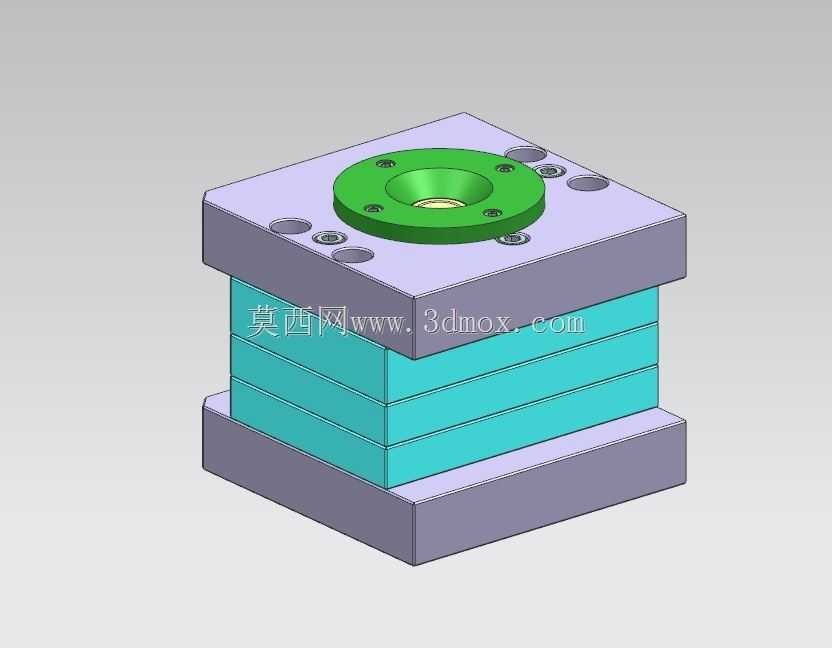

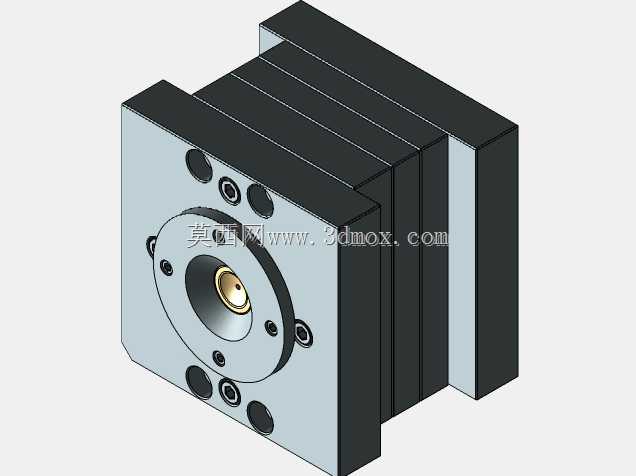

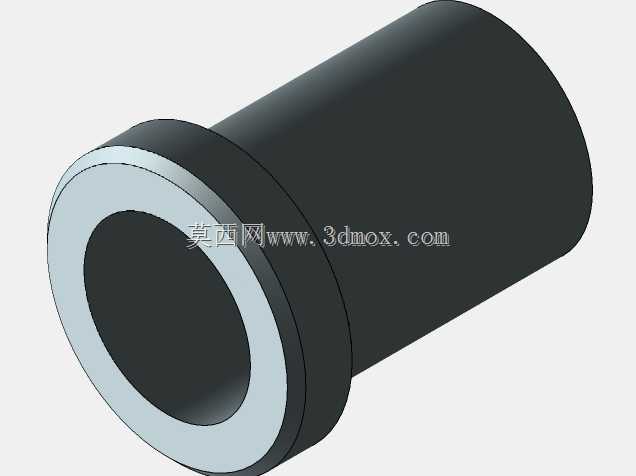

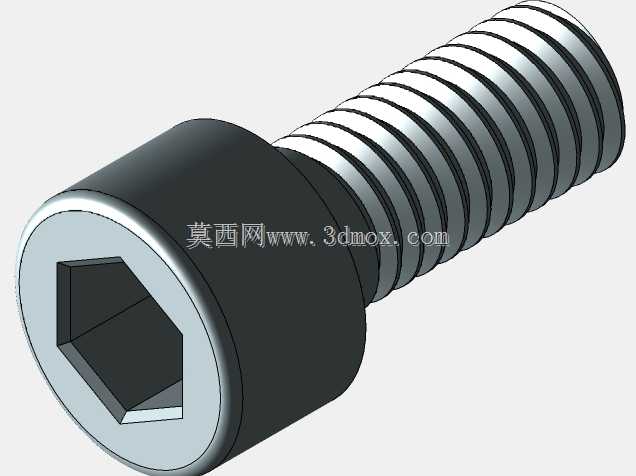

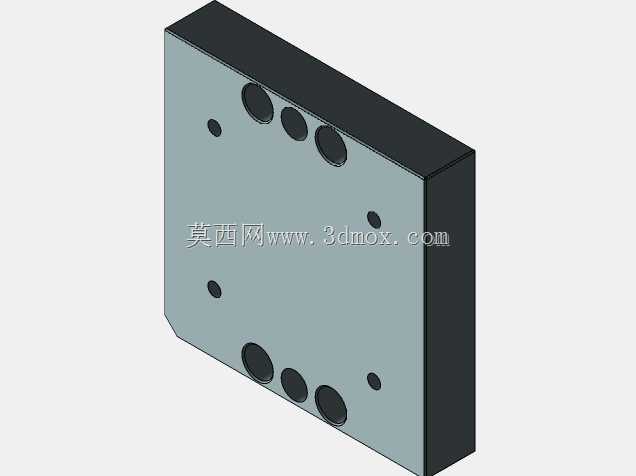

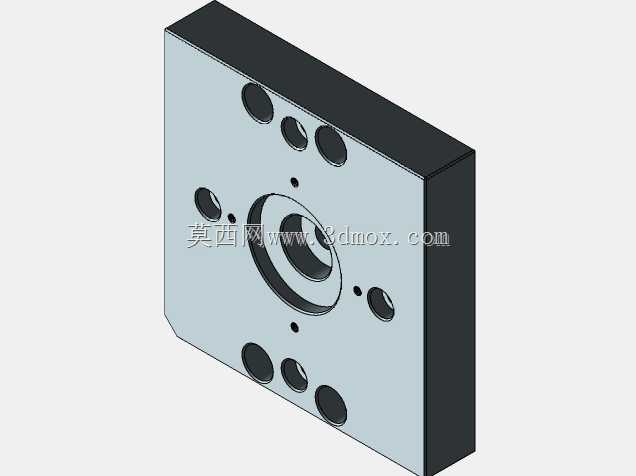

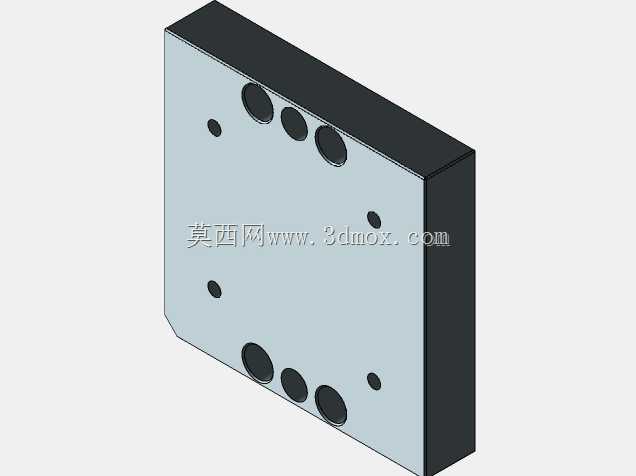

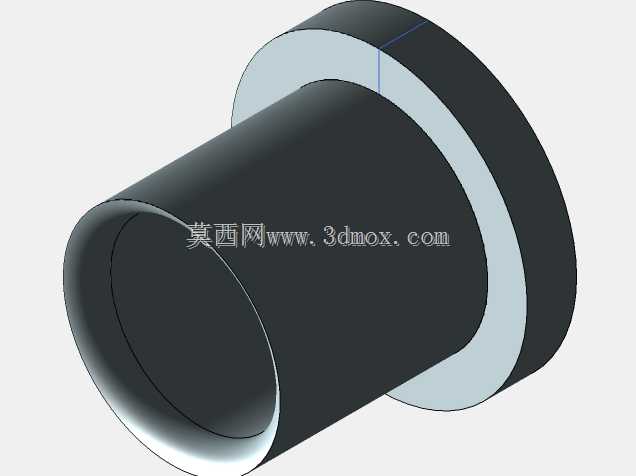

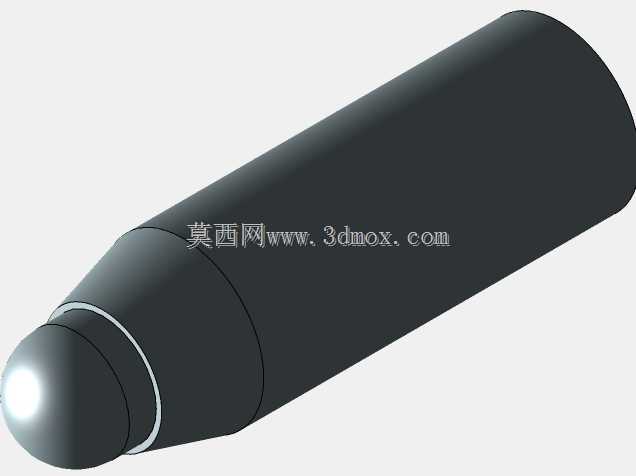

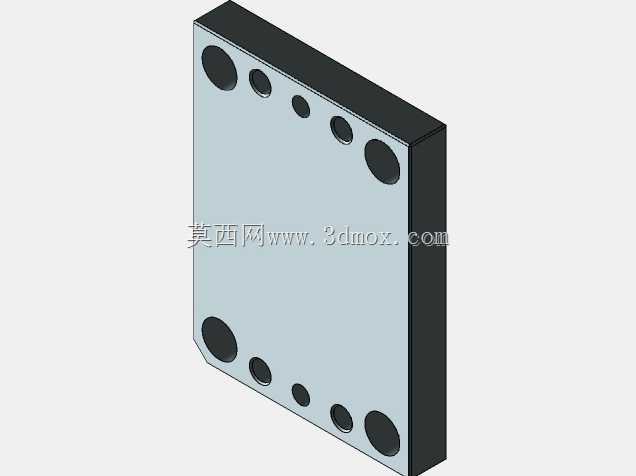

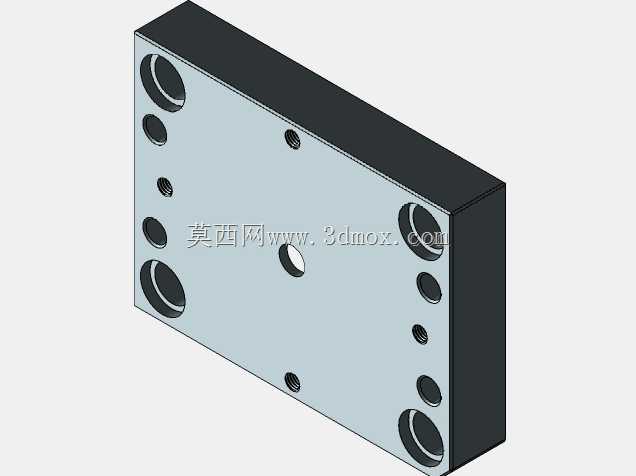

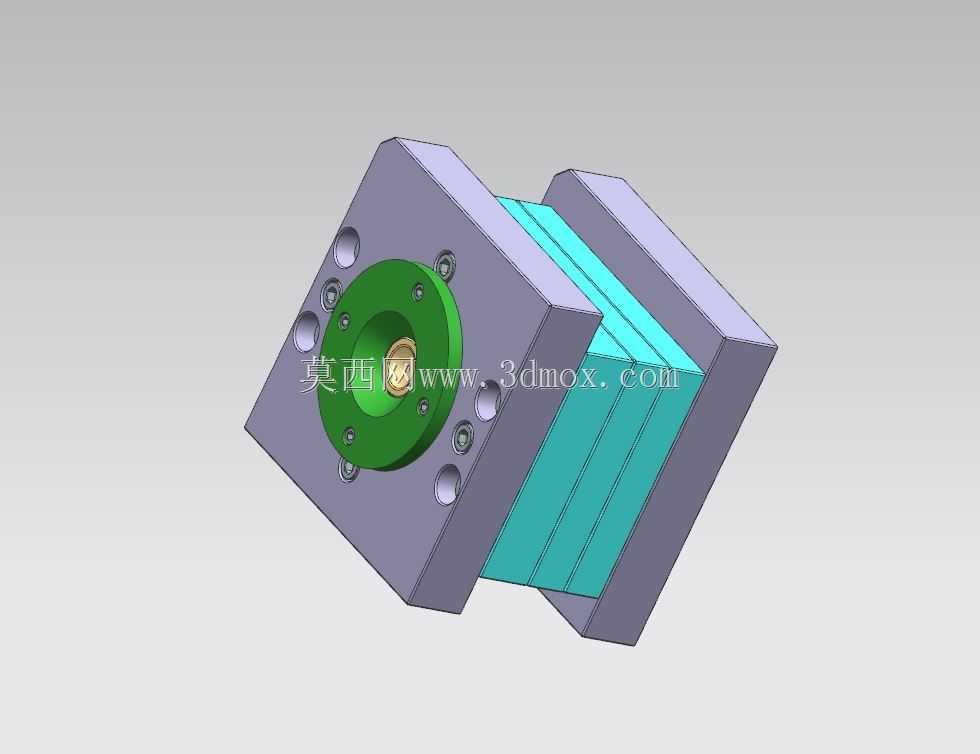

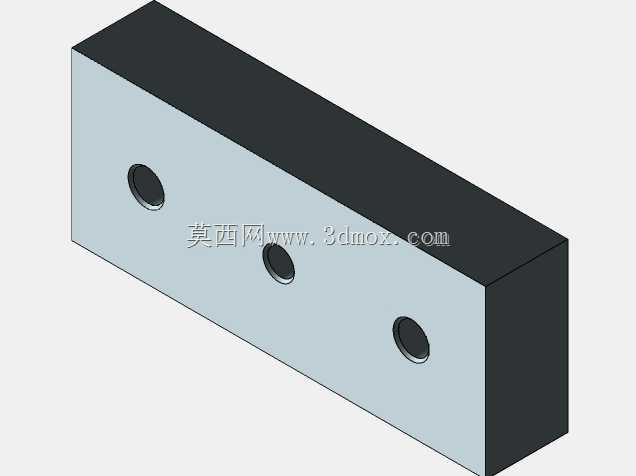

　　这套三板式模具结构主要面向热塑性塑料的注塑成型加工场景，在日常消费电子外壳、精密塑料结构件、小型家电零部件的批量生产环节应用十分广泛，区别于常见的两板模结构，其额外增加的剥料板设计能够在开模过程中自动完成流道凝料与产品的自动分离，不需要人工修剪浇口，能够大幅提升自动化生产环节的作业效率，尤其适配点浇口进胶的成型方案，对于外观要求较高、不允许在产品外表面留下明显浇口痕迹的塑料件来说，这类结构是量产环节的首选方案。从功能特性来看，整套模具的模架部分采用标准模胚的堆叠逻辑，从靠近注塑机喷嘴一侧开始依次为定模固定板、剥料板、定模板、动模板、动模垫板、方铁、动模固定板，各板件之间通过导柱导套实现精准的开合模导向，

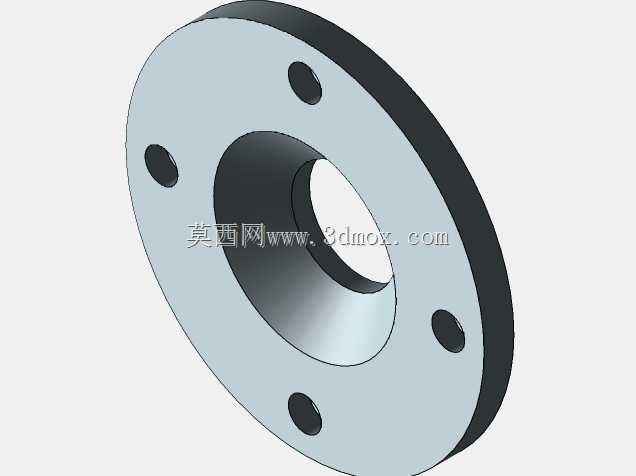

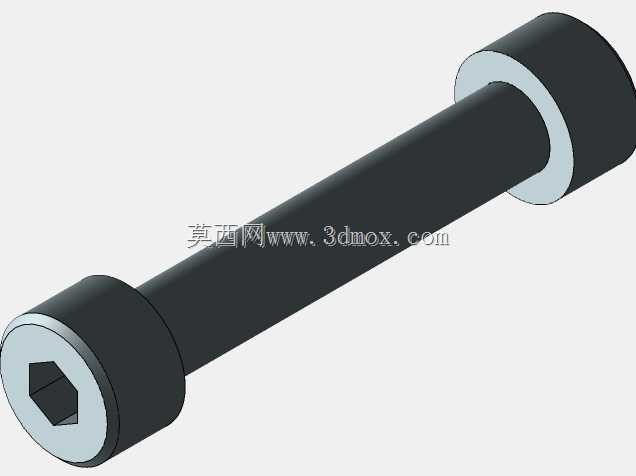

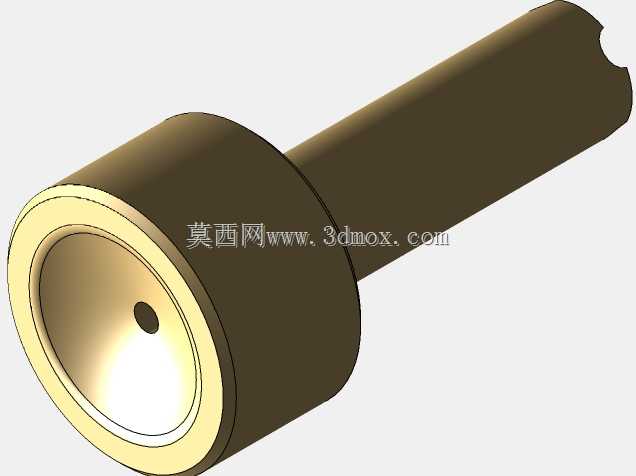

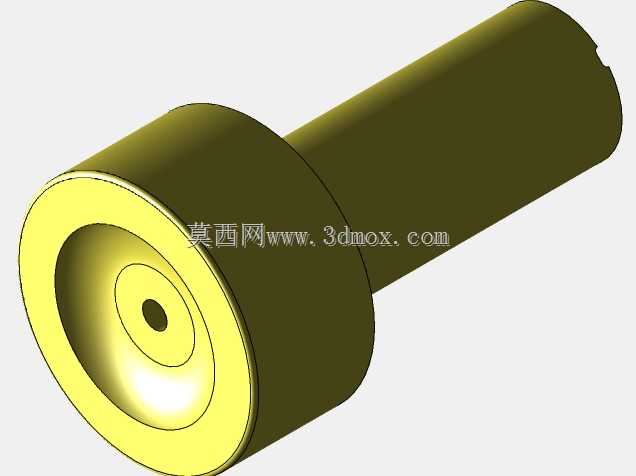

　　避免长期往复运动出现错位拉伤模腔的问题。进胶端的定位圈直接贴合注塑机定模固定板的定位孔，保证注塑机喷嘴与模具主流道衬套的同轴度，减少射胶过程中的溢料风险，主流道衬套采用耐磨合金材质制作，能够承受长期高速高压塑料熔体的冲刷，降低日常维护的更换频率。设计过程中首先要确认的就是开模行程的分配，第一次开模动作在定模固定板与剥料板之间完成，这个阶段要保证主流道凝料能够完全从衬套中拉出，同时拉料杆能够将分流道凝料固定在剥料板一侧；第二次开模动作在剥料板与定模板之间完成，这个行程需要让点浇口被自动拉断，同时凝料能够从剥料板的流道槽中自动脱落，不需要人工取料；第三次开模才是定模板与动模板的分离，完成产品型腔的开启，

　　之后顶出机构动作将成型好的塑料件从动模芯上顶出，整套动作的行程匹配需要结合所用注塑机的最大开模距离、拉杆间距参数做校核，避免出现开模距离不足无法取件的问题。安装边界方面，模架整体的长宽尺寸需要匹配对应吨位注塑机的拉杆内间距，保证模具能够顺利吊装进入注塑机的容模空间，模具总厚度需要落在注塑机允许的最小、最大模厚区间内，避免出现锁模力无法施加或者曲臂无法伸直的问题；动定模的压板安装槽位置需要对应注塑机模板上的T型槽位置，方便装模时快速压固；冷却水路的接口统一设置在模具的非操作侧与顶部，避免操作侧的水管干涉人员取件作业，水路的直径与回路数量根据成型塑料的熔融温度、冷却效率要求做匹配，保证模温均匀分布，减少产品成型后的翘曲变形问题。

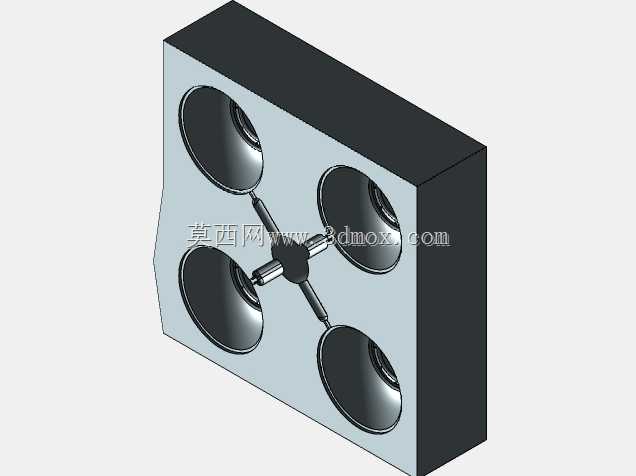

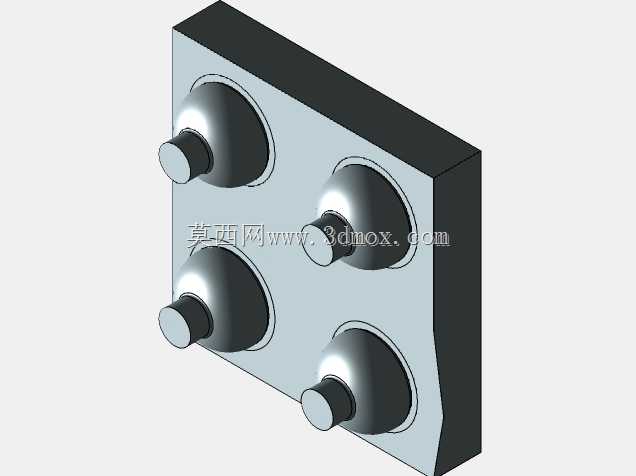

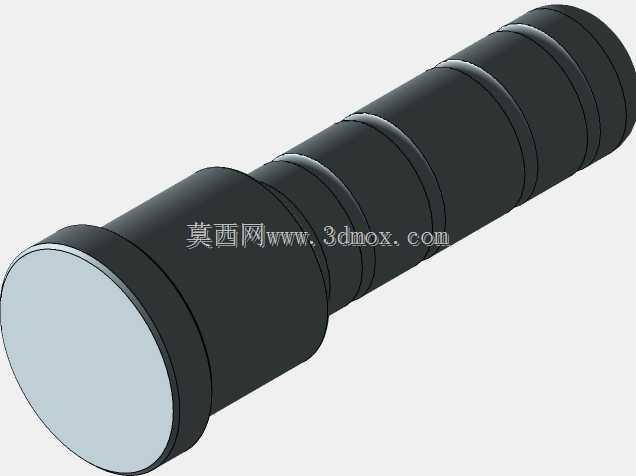

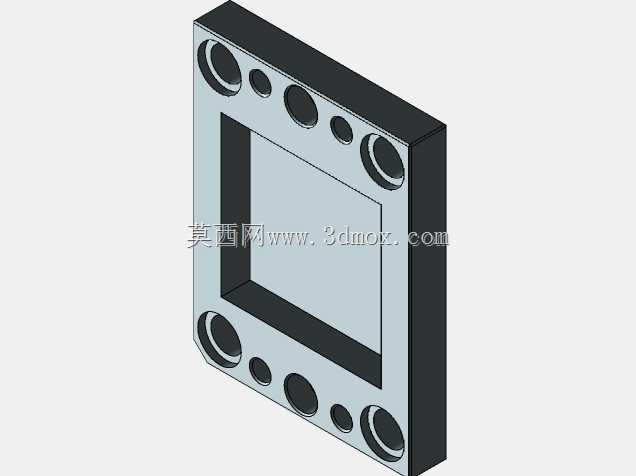

　　模芯部分采用嵌入式安装结构，将成型产品轮廓的型腔、型芯部分单独加工后嵌入模架的模框内，后续如果产品出现设计迭代或者模芯磨损，只需要更换对应模芯部件即可，不需要整体更换模架，能够大幅降低量产阶段的模具改造成本；导套位置加装了润滑槽，日常维护时定期涂抹高温润滑脂，能够减少导柱导套的磨损量，延长模具的整体使用寿命。顶出系统采用均匀分布的顶针布局，顶针位置避开产品的加强筋、卡扣等受力薄弱位置，避免顶出过程中产品出现顶白、顶穿的缺陷，同时在回针位置加装复位弹簧，保证合模过程中顶出板能够提前回到初始位置，避免顶针与定模芯发生碰撞损坏。在排气设计上，在模腔的熔体最后填充位置开设了深度0.02mm左右的排气槽，能够将型腔内的空气在射胶过程中顺利排出，避免产品出现烧焦、缺胶、气泡等成型缺陷，排气槽的深度严格控制在对应塑料的溢边值以下，避免长期生产出现飞边问题增加后续修剪工作量。
