塑料成型用叠层式注塑模具结构

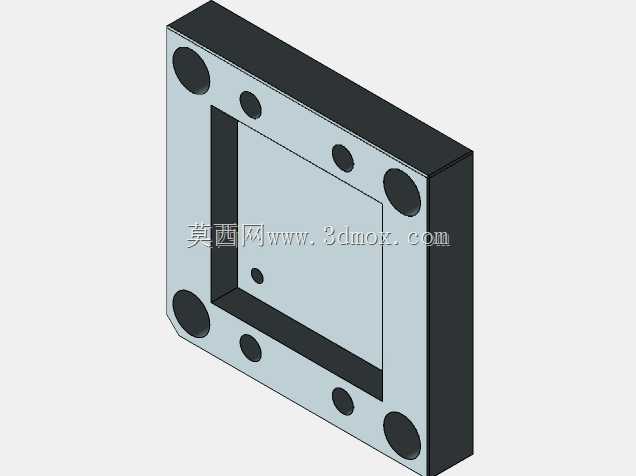

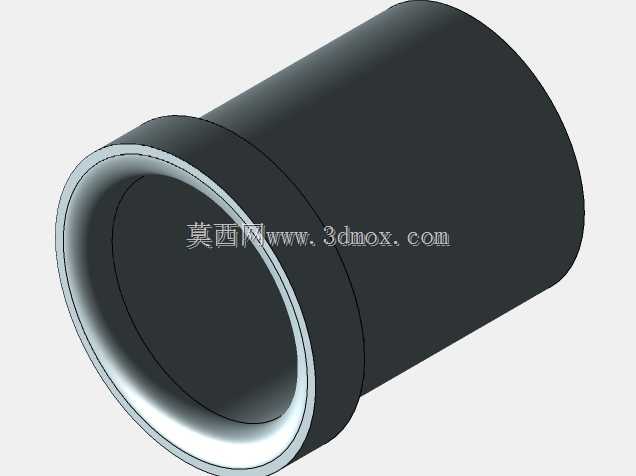

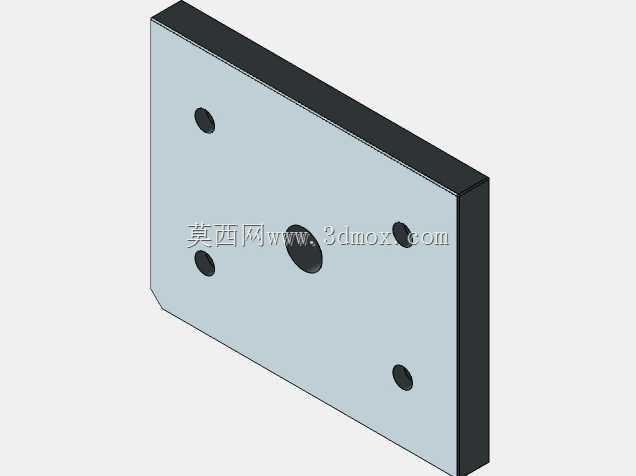

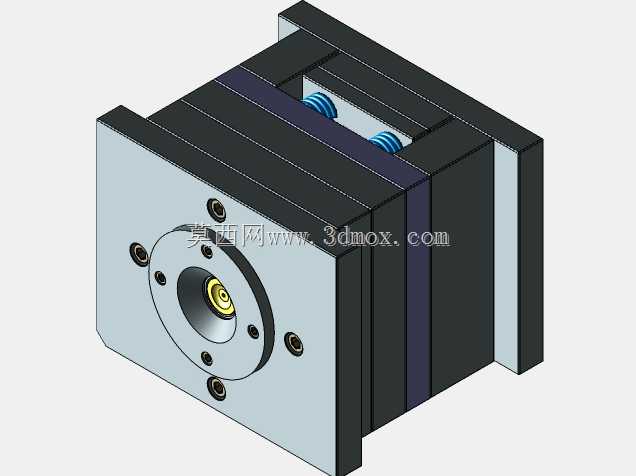

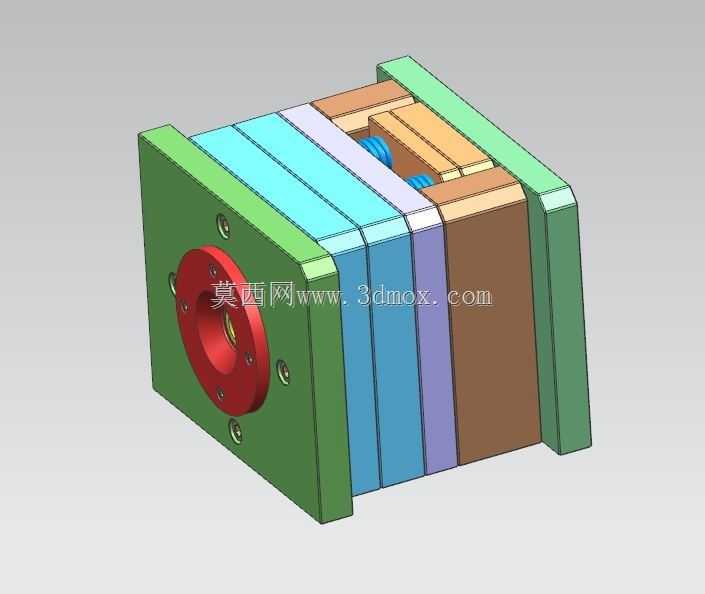

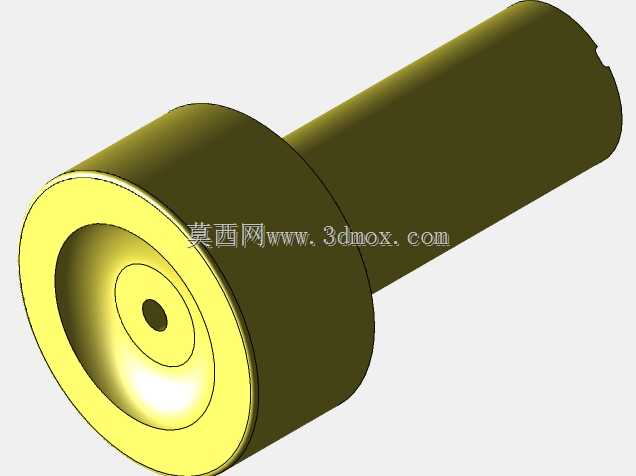

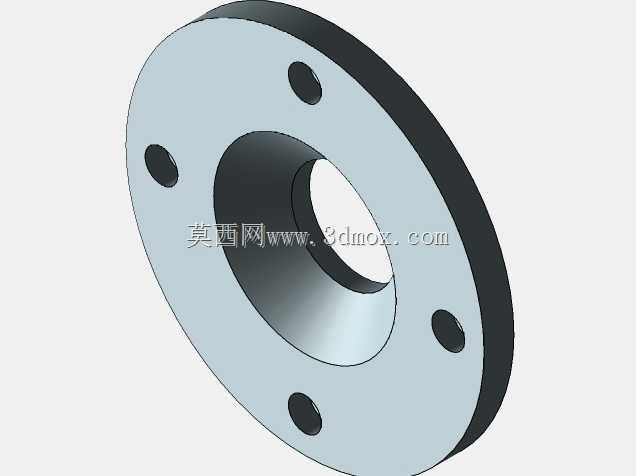

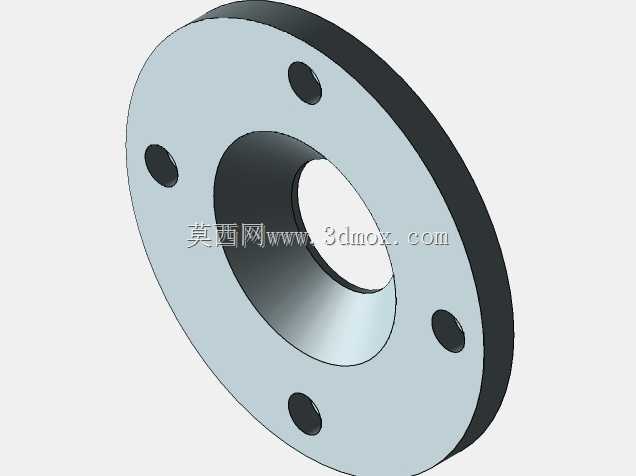

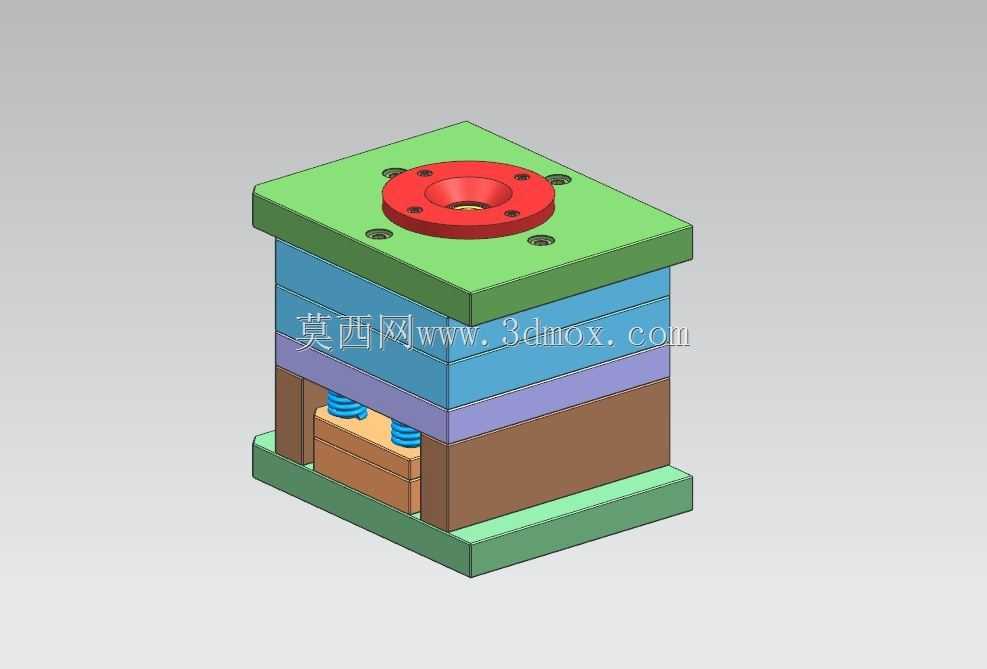

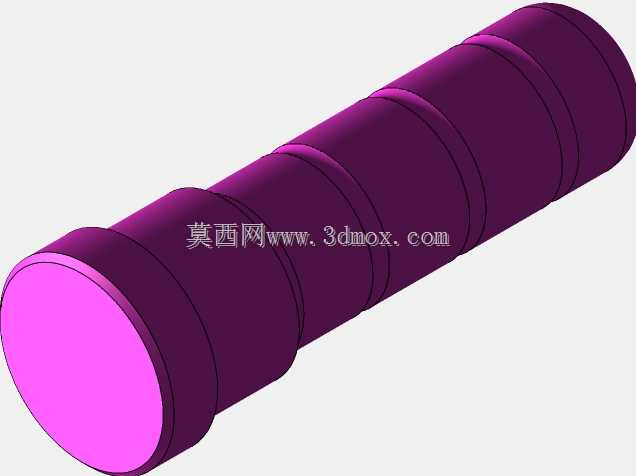

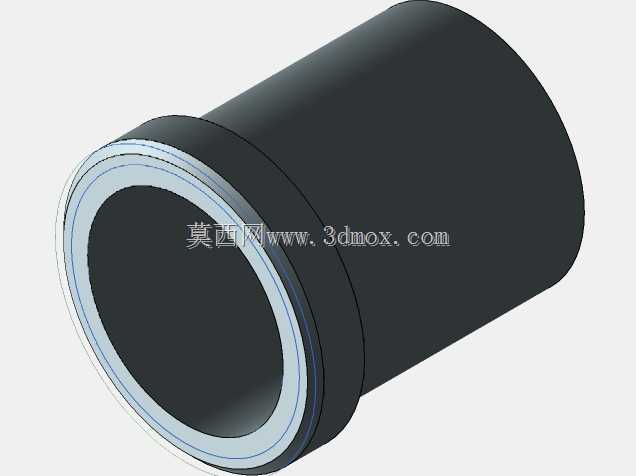

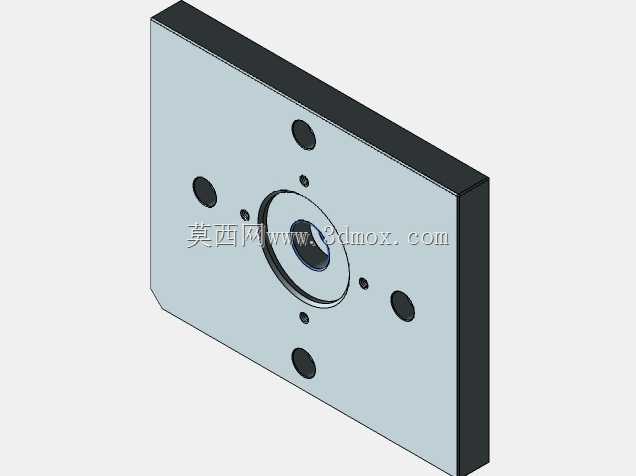

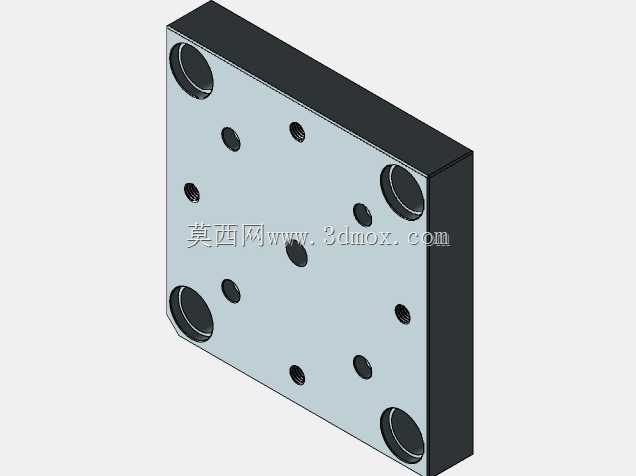

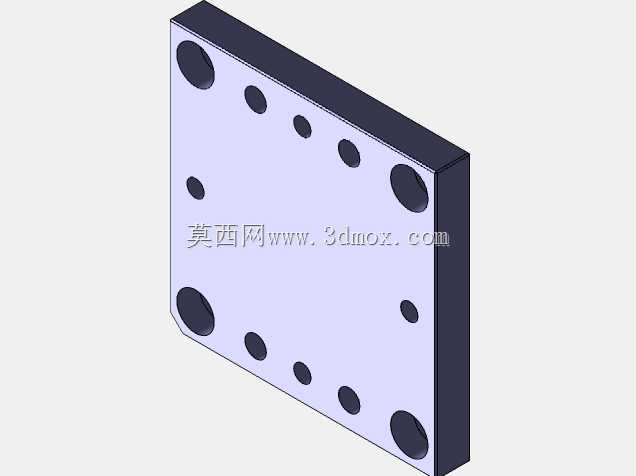

　　这套叠层布局的注塑成型模具，主要面向热塑性塑料零部件的批量注塑生产场景，常见于消费电子外壳、家电结构件、日用塑料配件的量产工序中，适配卧式注塑机的安装工位，可直接完成从熔融塑料注入到成型件顶出的全流程作业。从结构分层来看，整套模具采用标准两板模衍生的叠层布局，最上层为定模固定板，中心设置带定位圈的浇口套安装位，图中红色法兰结构即为注塑机炮筒对接的定位基准，可保证注塑机喷嘴与模具主流道的同轴度，避免注胶过程中出现溢料、流道偏移问题。定模固定板下方依次排布定模板、流道推板、动模板、动模垫板、顶出机构安装板与动模固定板，各层板件通过导柱导套实现精准合模导向，导套与导柱的配合公差选用H7/f6间隙配合，既保证合模过程中无卡滞，又能将型腔错位量控制在0.02mm以内，满足普通塑料件的成型精度要求。

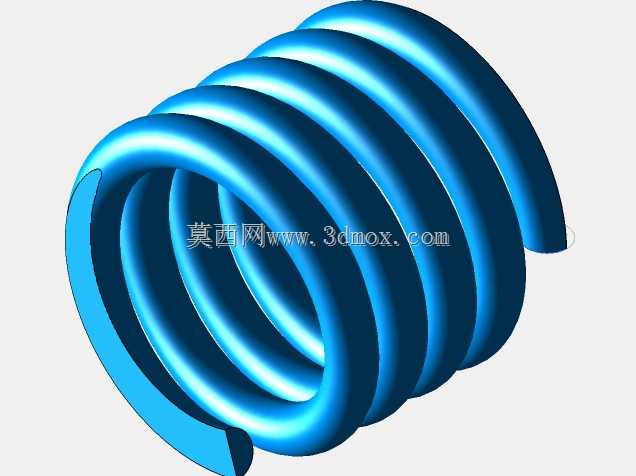

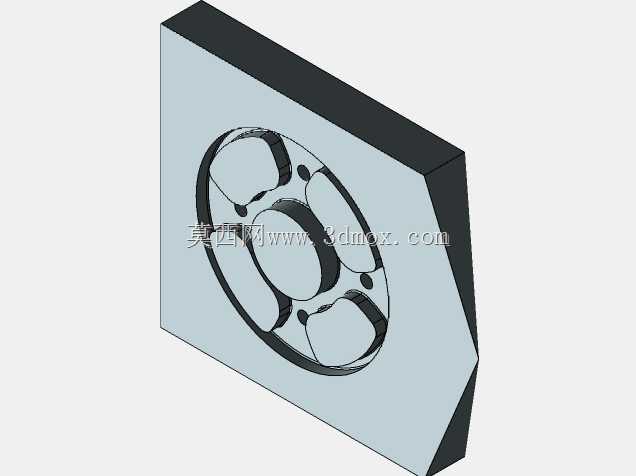

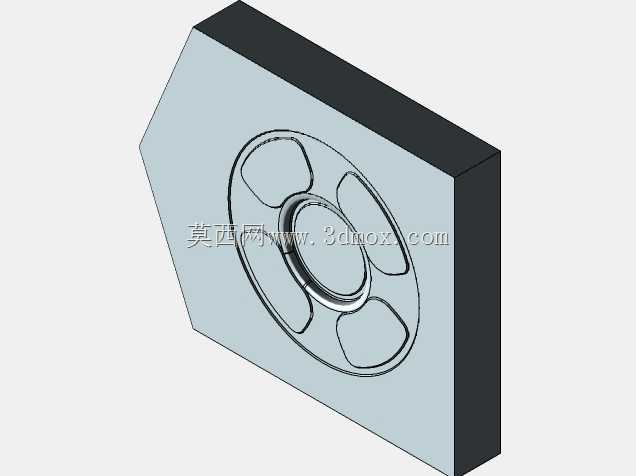

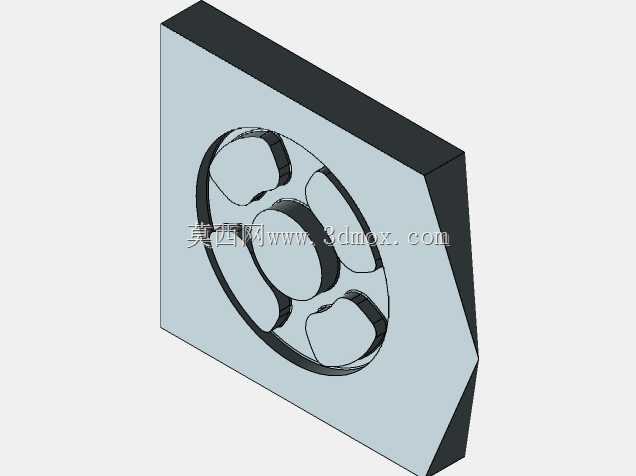

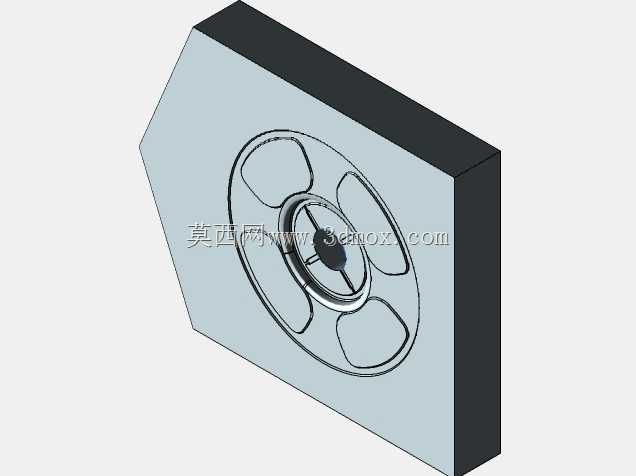

　　在成型功能设计上，型腔设置在定模板与动模板的贴合面之间，可根据待成型塑料件的结构更换对应镶块，无需更换整套模架，大幅降低多品类小批量生产的模具投入成本。冷却回路采用分层排布设计，定模板与动模板内分别开设环形冷却水道，接入模温机后可将模具温度稳定控制在塑料成型所需的区间内，针对PP、ABS这类常用塑料，冷却水温设置在25-30℃即可保证成型周期控制在20-30秒区间，有效提升生产效率。顶出机构采用弹簧复位的顶针布局，图中可见的蓝色弹簧即为顶出板复位元件，开模过程中注塑机顶杆推动顶出板前移，带动顶针将成型后的塑料件从动模型芯上顶出，合模过程中弹簧带动顶出板自动回位，无需额外设置复位杆的强制复位结构，简化了模具内部的传动链路，降低了长期生产过程中的故障概率。

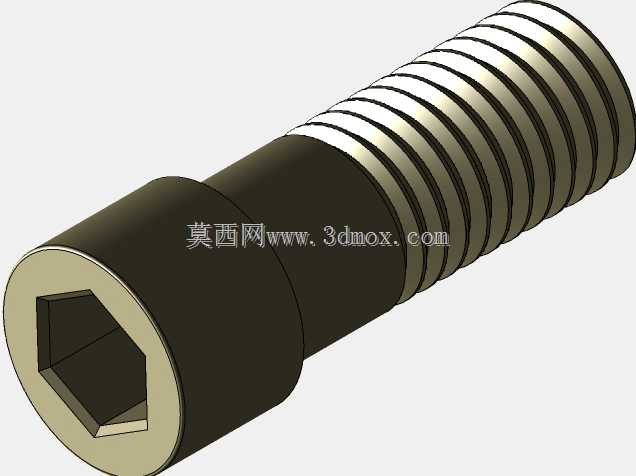

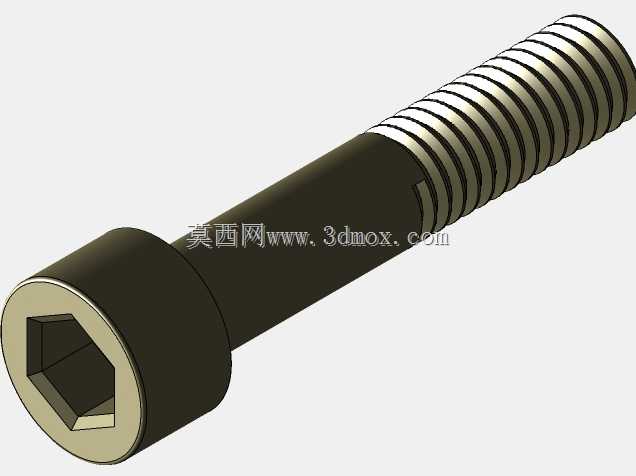

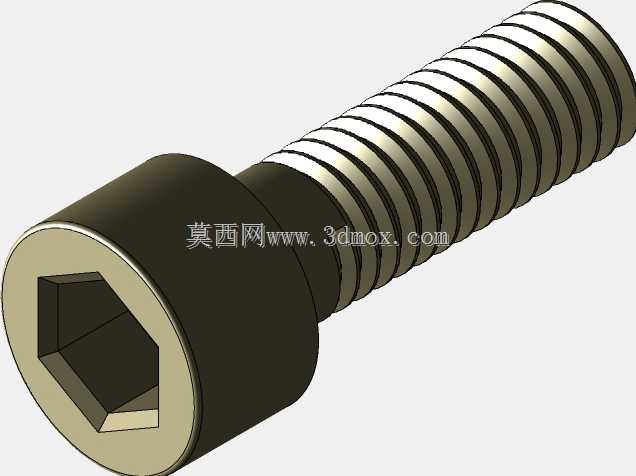

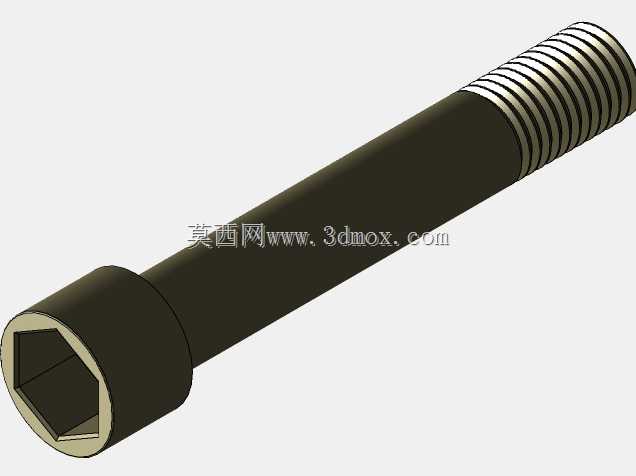

　　从安装边界来看，整套模具的长宽尺寸适配200吨级以内的卧式注塑机拉杆间距，上下合模行程预留足够的开模距离，可保证顶出过程中成型件能完全脱离型芯，不会出现脱模卡件问题。模具的进料方式采用中心浇口进料，熔融塑料从主流道进入后通过分流道均匀分配到各个型腔内，流道截面采用圆形截面设计，可最大程度降低塑料熔体在流道内的压力损失，保证各型腔的充模速度一致，避免出现多型腔成型件填充不满、飞边过多的质量问题。在实际生产适配中，这套模具结构可兼容多数通用热塑性塑料的成型需求，针对添加玻纤的增强塑料，仅需将型腔镶块更换为淬火处理的模具钢材质，即可提升镶块的耐磨性能，延长模具的整体使用寿命。日常维护过程中，仅需定期对导柱导套加注润滑脂，清理冷却水道内的水垢，检查顶针的磨损情况即可，无需复杂的拆解维护工序，适配车间一线的快速换模、日常维保作业需求。整套结构没有冗余的复杂机构，所有零部件均采用注塑模具行业的标准件规格，导柱、弹簧、浇口套、定位圈均可直接采购标准件替换，大幅降低了模具的加工周期与后期维修成本，适合中小批量塑料件的生产场景使用。
