金属镂空踏步中柱式螺旋楼梯结构设计

　　这款中柱支撑式螺旋楼梯的结构设计，核心围绕小竖向空间的垂直交通需求展开，适配loft夹层、工业风商业空间、设备检修平台等对占地尺寸有严格限制的场景，相比常规折返式楼梯可节省60%以上的平面投影面积，在层高3米左右的空间内，投影直径可控制在1.6米范围内，不会对周边通行或设备摆放造成额外挤占。

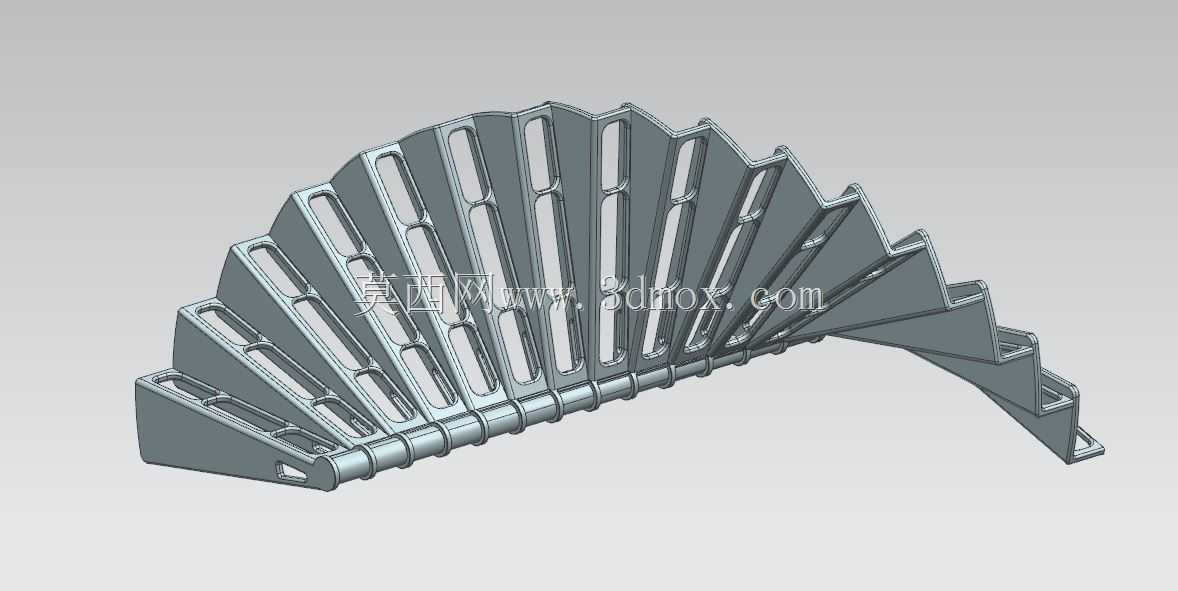

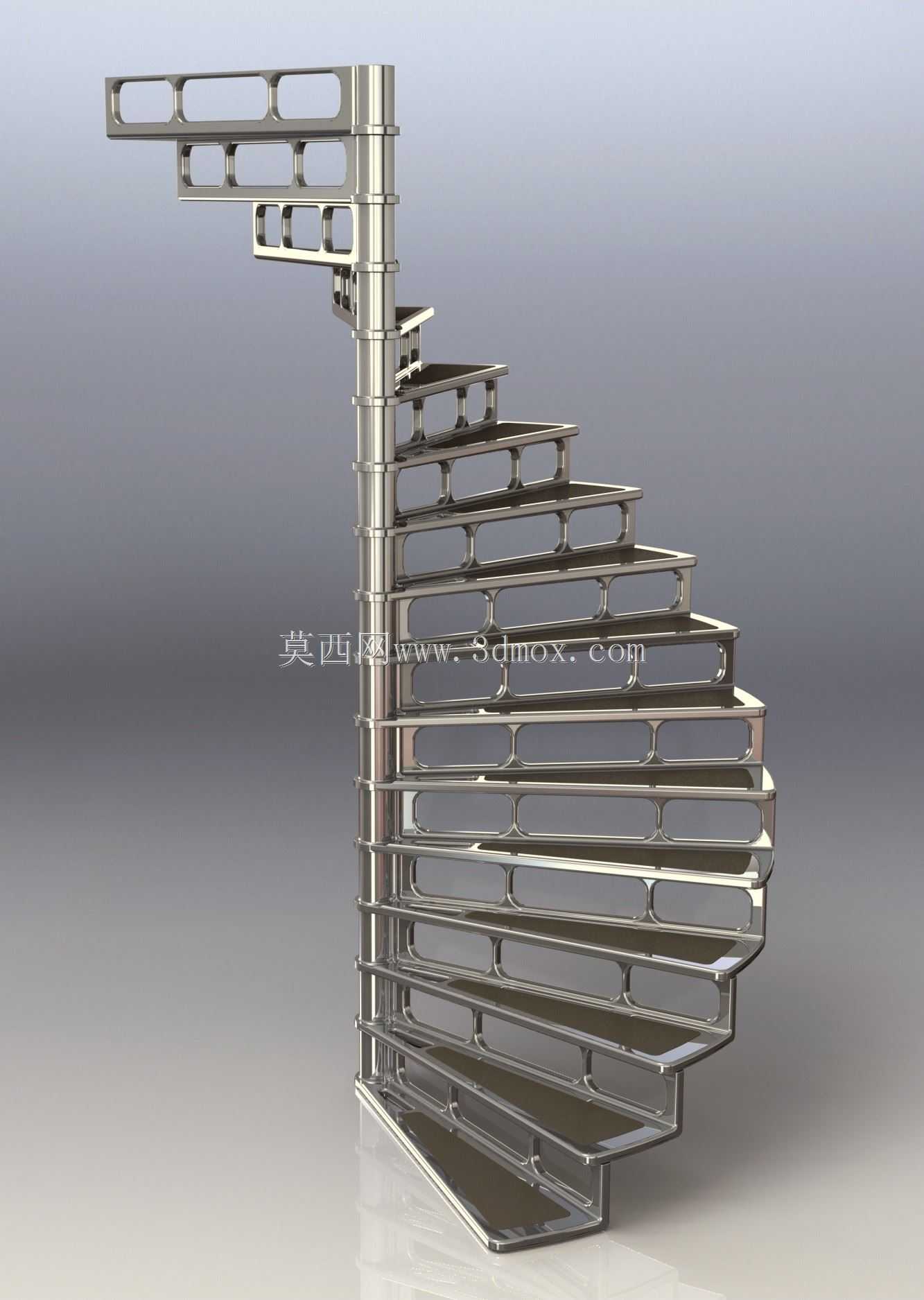

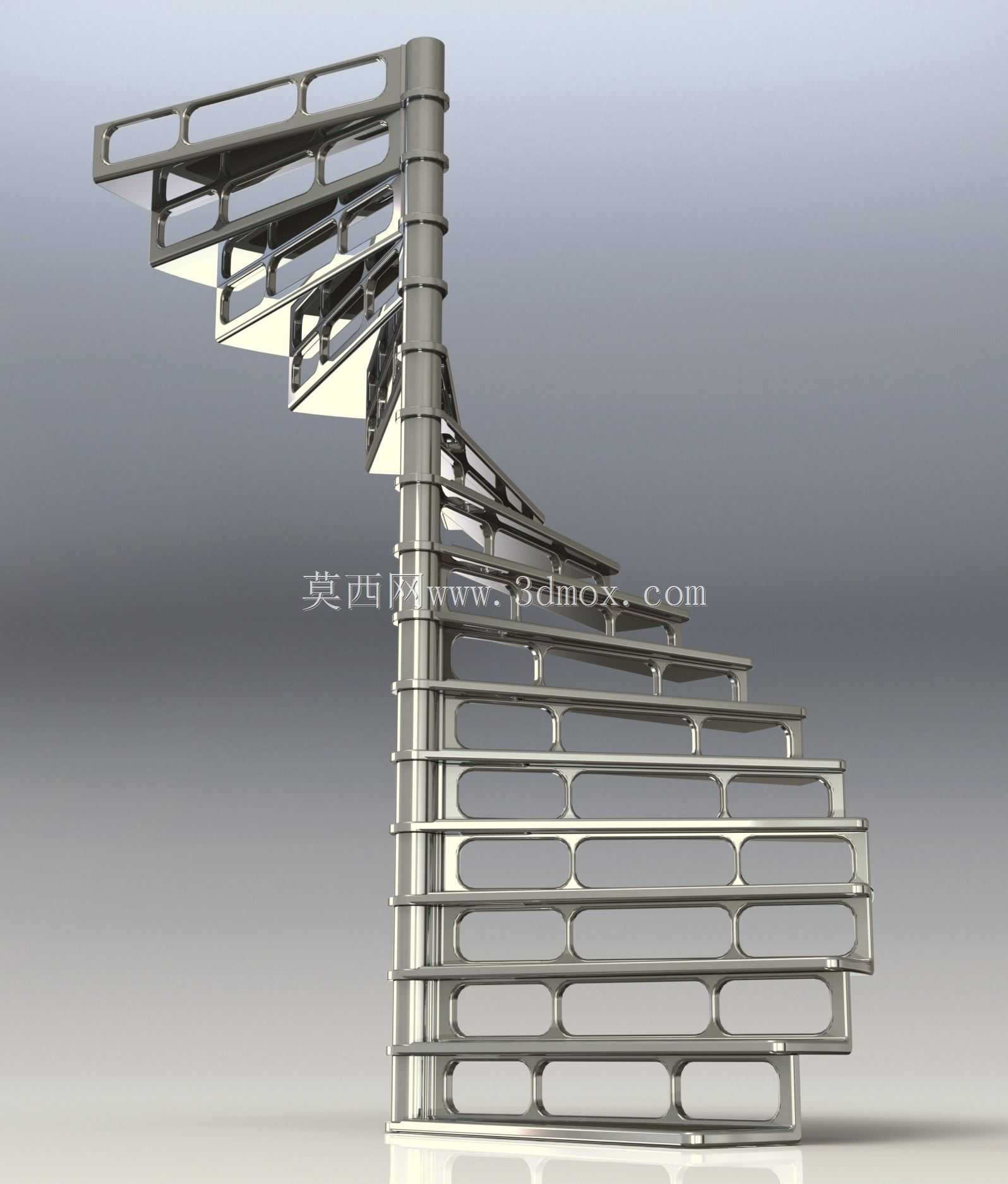

　　整体受力逻辑完全依托中心立柱承载，所有踏步均通过端部的抱箍结构与中心柱刚性连接，踏步采用镂空框架式设计，踏步面板边缘做一体化折边强化，既降低了整体构件自重，也避免了实心踏步易积灰、视觉厚重的问题，镂空结构同时能让光线穿透，在小空间内不会产生明显的视觉遮挡，适配工业风、极简风的空间装修需求。踏步的旋转升角经过反复校核，控制在38度以内，每级踏步的高度差严格控制在2mm范围内，踏面最外侧的有效宽度不低于220mm，靠近中心柱位置的踏面宽度不小于80mm，保证上下通行时脚部有足够的支撑面，不会出现踏空风险，同时扶手与最上层踏步的平台延伸段做一体化衔接，上层出口位置的踏步做加宽处理，衔接上层地面时做平缓过渡，避免上下行到出口位置出现脚步磕碰。

　　设计阶段首先确定中心柱的安装边界，中心柱底部需要与地面预埋的钢板做焊接或膨胀螺栓固定，固定点的地面混凝土强度不低于C25，顶部需要与上层结构的梁或预埋构件做刚性连接，保证整体结构的抗侧移能力，在承受单侧偏载时不会出现明显晃动。每级踏步的抱箍与中心柱的连接位置设置定位销孔，装配时可通过定位销快速确定每级踏步的旋转角度，相邻踏步的旋转夹角为22.5度，整梯旋转360度共设置16级踏步，匹配常规住宅与商业空间的层高需求，若适配不同层高，可通过调整踏步级数与每级升角快速修改参数，不需要重新设计整体连接结构。踏步的镂空框架内部设置横向加强筋，筋板间距控制在120mm以内，即使踏面铺设玻璃、木板等装饰面层，也能保证足够的承载能力，单块踏步的额定均布载荷不低于2.5kN/㎡，满足民用建筑楼梯的载荷规范要求。

　　实际应用中，这款楼梯可根据安装场景调整表面处理工艺，工业场景可做镀锌防锈处理，室内商业场景可做抛光镀铬或喷塑处理，踏步表面可额外加装防滑条或铺设装饰面层，适配不同的装修风格。安装时不需要搭建复杂的支撑结构，可从下往上逐节装配踏步与扶手，单人即可完成大部分安装工序，大幅降低现场施工的难度与周期。中心柱采用无缝钢管加工，壁厚不低于5mm，保证长期使用不会出现弯曲变形，扶手随踏步的旋转轨迹做一体化弯制，与每级踏步的外侧支撑点做刚性连接，既起到防护作用，也能辅助强化整体结构的刚性，减少踏步的侧向晃动。

　　在设备检修平台的应用场景中，这款楼梯可直接固定在设备旁的钢结构平台上，不需要额外做地面预埋，整体自重轻，不会对平台结构造成额外的载荷负担，镂空踏步也不会积存油污、积水，适合工厂车间的检修通行需求。在民用loft空间应用时，可根据现场的开口位置调整楼梯的起始角度，让入口位置避开墙体或家具，最大化利用有限的空间，楼梯底部的剩余空间还可放置储物柜或小型家电，进一步提升空间利用率。
