带螺纹段穿刺式固定针刀结构设计

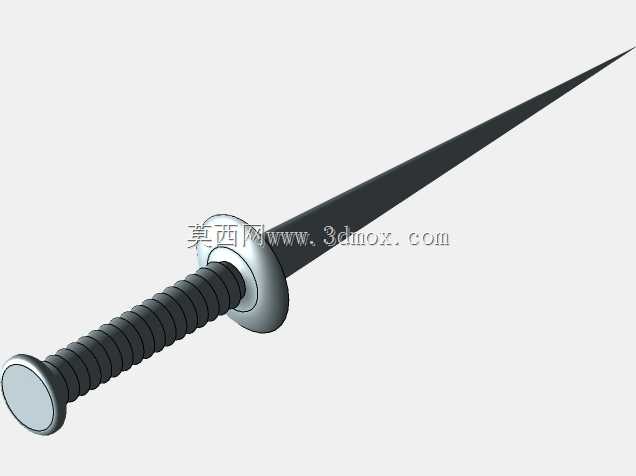

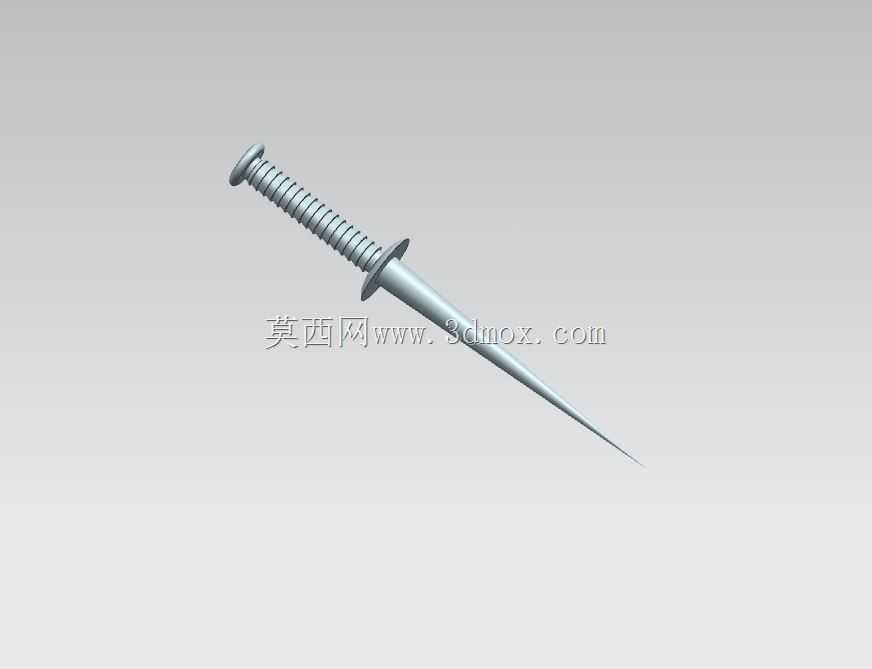

　　这款带螺纹段的穿刺式固定针刀，在轻量固定、快速装配场景中有着不可替代的应用价值，常见于装饰装修、薄板拼接、临时工装定位、线束固定等作业环节，区别于常规自攻螺钉与普通铁钉，它整合了螺纹锁紧的防松特性与穿刺件的快速植入优势，无需预先在被固定件上加工底孔，可直接穿透厚度在适配范围内的木质、薄金属、塑料、复合板材等材质，大幅缩减现场装配的工序时长。从结构功能拆分来看，该零件分为三个核心功能段：顶部的盘状钉头、中段的外螺纹柱、下段的锥形穿刺针体。顶部钉头采用大直径平盘设计，相比普通沉头或圆头钉，接触承压面积更大，拧紧过程中不会出现钉头嵌入软质基材导致固定失效的问题，同时平盘端面可与被固定件表面完全贴合，无凸起刮擦风险，

　　适配对表面平整度有要求的外露固定场景。中段的外螺纹段并非全牙设计，长度控制在钉头下方至穿刺锥面的过渡位置，当针刀穿透被固定件后，螺纹段可在基材内形成咬合螺纹，提供轴向的锁紧拉力，避免普通光杆钉受振动后出现的松脱、退钉问题，螺纹牙型采用浅牙粗距设计，拧入时阻力更小，不会出现拧入过程中基材开裂的情况，尤其适合密度较低的刨花板、发泡塑料等脆性基材固定。下段的锥形穿刺段采用大锥度渐缩设计，针尖角度经过反复验证，既保证穿刺过程中足够的锋利度，减少穿刺阻力，又能避免针尖过细导致的受力弯折问题，锥面与螺纹段的衔接位置做了平滑过渡处理，不会在穿刺后形成台阶卡滞，保证螺纹段可以顺畅跟进拧入基材。从设计思路层面，

　　这款针刀的结构完全围绕快速装配+可靠锁紧的核心需求展开，摒弃了常规紧固件需要预钻孔、攻丝的繁琐流程，同时弥补了普通铁钉锁紧力不足、易松脱的缺陷。在外形尺寸与安装边界上，该针刀的整体长度适配常规薄板叠层固定场景，钉头直径大于螺纹段外径2倍以上，保证足够的压紧力覆盖范围；螺纹段的公称直径与穿刺段最大直径保持一致，保证穿刺形成的孔洞刚好适配螺纹拧入，不会出现孔洞过大导致螺纹咬合不足的问题；穿刺段的长度占整体长度的六成左右，可穿透总厚度不超过穿刺段长度的叠层板材，安装时仅需使用普通螺丝刀即可完成拧入作业，无需专用打钉工具，手动操作即可完成固定，适配现场无动力工具的应急装配场景。在实际工况适配中，该针刀可承受的轴向拉拔力远高于同规格普通铁钉，

　　横向剪切力满足轻载固定需求，针对户外使用场景，若搭配表面防锈处理，可用于户外广告牌固定、园林木质构件拼接等场景；在电子设备装配中，小型化的同结构针刀可用于机箱内部线束固定座、绝缘隔板的快速安装，无需在机箱薄板上焊接螺母或加工压铆孔，大幅降低机箱加工成本。需要注意的是，该针刀不适用于重载结构连接、高强度振动场景的永久固定，其设计定位为轻载快速固定件，在选型时需要根据被固定基材的硬度、厚度匹配对应规格的针刀，当基材硬度超过HRC20时，仍需预先加工导向小孔，避免穿刺段受力弯折；当叠层板材总厚度超过穿刺段长度时，会导致螺纹段无法完全咬合基材，降低锁紧可靠性。建模过程中，各段的同轴度公差需要严格控制，若钉头、螺纹段、穿刺段不同轴，拧入过程中会出现偏斜，导致固定孔位错位，甚至出现针刀断裂的问题；螺纹段与穿刺段的过渡圆角需要控制在合理范围，圆角过大会导致穿刺后孔洞过大，螺纹咬合不足，圆角过小则会产生应力集中，在拧入力矩过大时出现断裂风险。
