手动螺旋式管子夹持固定工装结构

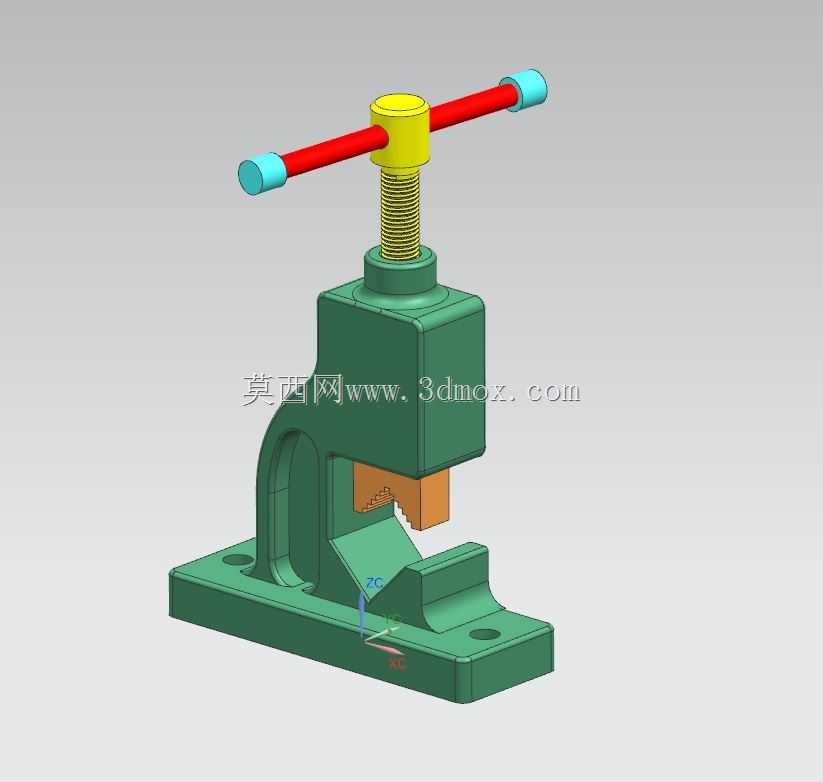

　　在管道预制、五金维修、小型金属件加工作业场景里，这类手动螺旋夹紧的管子夹持装置是工位上出镜率极高的基础工装，和普通平口虎钳的定位逻辑不同，它的钳口做了适配圆管外壁的V型咬合结构，能避免圆柱形工件装夹时出现打滑、转动偏移的问题，不管是现场套丝、切割管口，还是对伸出的管段做打磨、焊接对位，都能靠稳定的夹持力把工件牢牢固定在操作位上，不需要额外扶持就能完成多道工序作业。

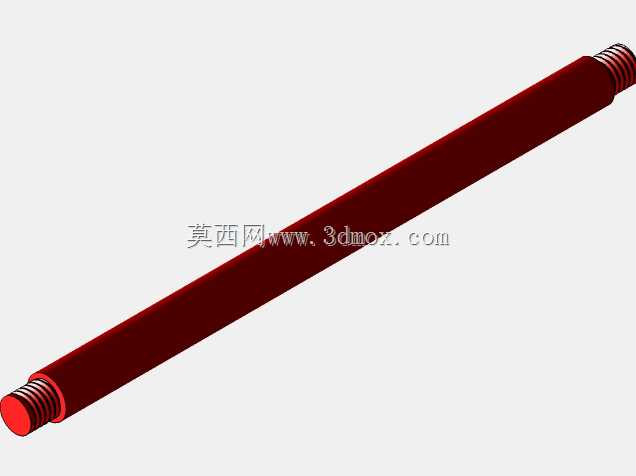

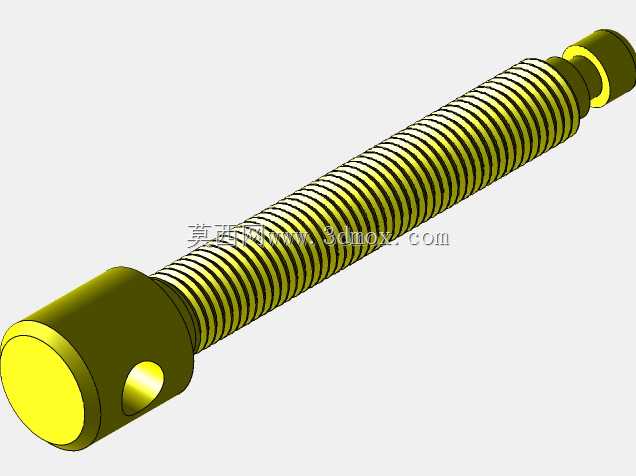

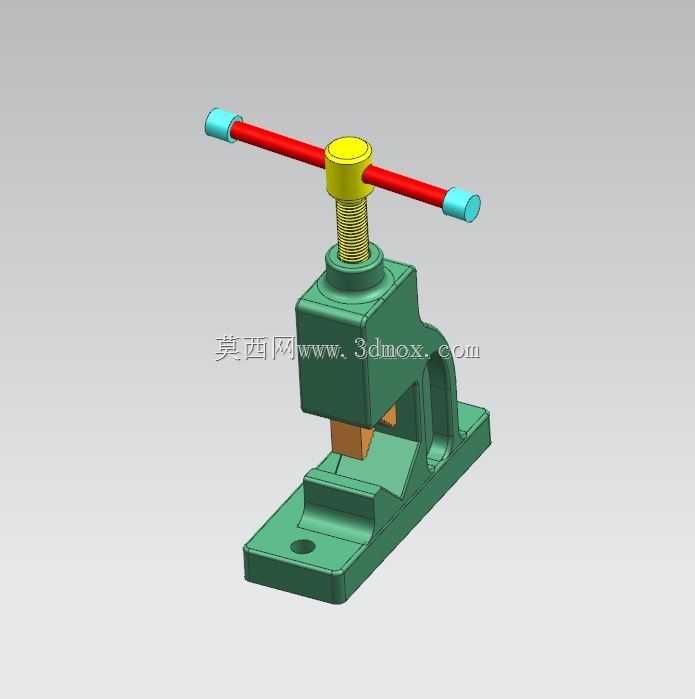

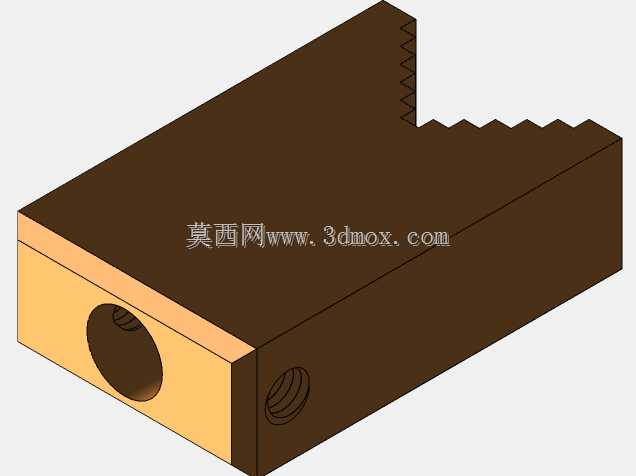

　　从结构设计逻辑来看，整套装置采用立式螺旋进给的施力路径，顶部的T型横杆是手动施力的力臂结构，加长的杆身能放大手动输入的扭矩，转动时带动中部的梯形丝杆做垂直方向的直线进给，梯形螺纹的自锁特性是这套结构的核心设计点，当夹紧力达到作业需求后，就算撤去施加在横杆上的外力，丝杆也不会因为工件的反作用力出现回退松脱，能全程保持稳定的夹持状态，不需要额外加装锁止结构就能满足作业的可靠性要求。丝杆下端连接的活动钳口和底座上的固定V型钳口上下对应，活动钳口的下压面同样做了适配圆弧面的齿形咬合结构，和固定钳口配合后能对不同管径的圆管形成四点接触的夹持状态，相比平口钳的面接触，这种接触形式既能避免夹伤薄壁管件的外壁，又能提供足够的周向摩擦力，防止管子在切割、套丝时跟着刀具转动。

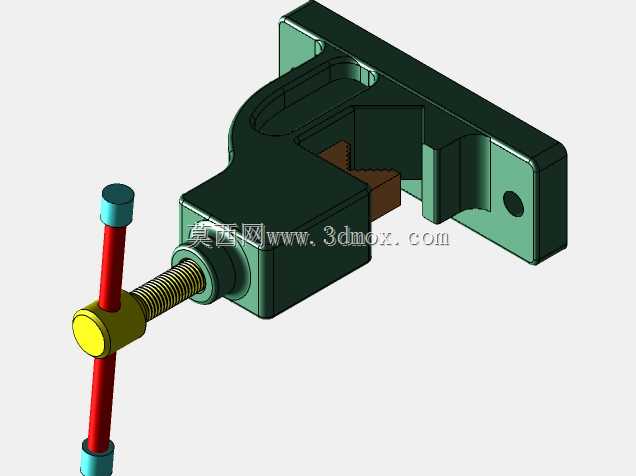

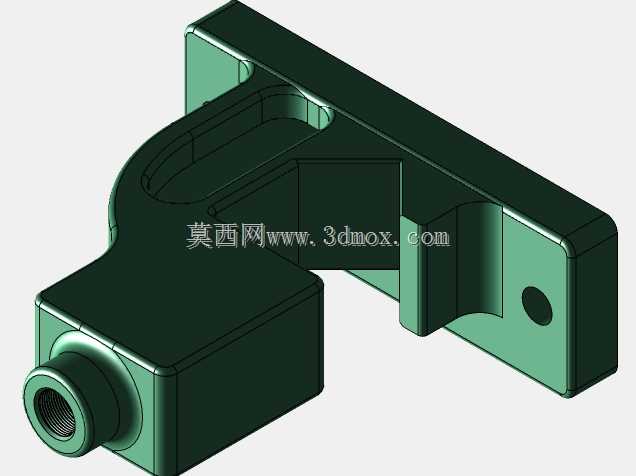

　　底座部分采用带安装孔的平板式结构，四个沉头孔的位置做了加厚凸台设计，安装时可以通过螺栓把整个虎钳固定在钳工工作台、移动式作业架或者现场预制的工位台面上，安装边界的设计充分考虑了不同工位的适配性，底座的整体轮廓做了圆角过渡，避免尖锐边角在作业过程中造成磕碰，中部的支撑立臂采用圆弧过渡的一体式结构，和底座之间没有拼接焊缝，整体刚性更强，承受夹紧反力时不会出现立臂变形、钳口错位的问题。

　　实际使用过程中，操作人员只需要把待加工的管段放在固定钳口的V型槽内，调整好伸出长度后转动顶部的横杆，带动活动钳口下压直到把管子夹紧，就可以开展后续的加工作业，松开时只需要反向转动横杆，就能抬起活动钳口取出工件，整个操作过程不需要额外的辅助工具，单人就能快速完成装夹、拆卸动作，作业效率远高于临时绑扎、螺栓压紧的固定方式。针对不同管径的加工需求，这套结构的钳口开合行程做了合理预留，能覆盖日常维修、管道安装场景里常见的小口径管材装夹需求，不需要频繁更换钳口配件就能适配多种规格的工件。

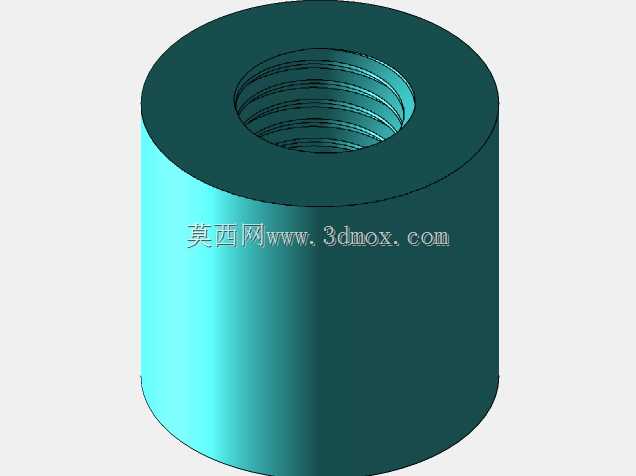

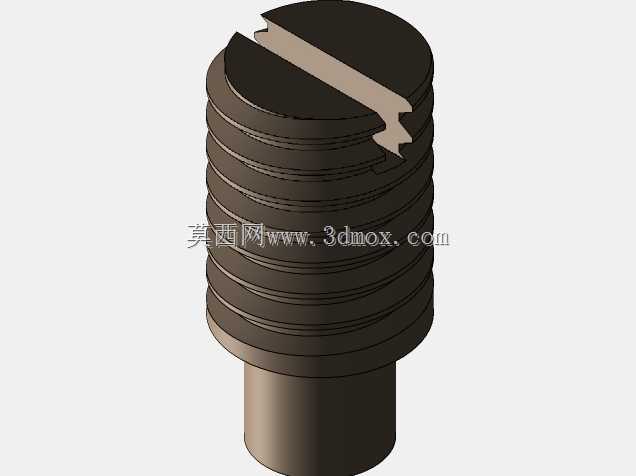

　　从建模的结构细节来看，各个运动部件之间都预留了合理的配合间隙，丝杆和顶部螺母座的配合段长度足够，能承受长期反复转动带来的磨损，活动钳口和丝杆的连接位置做了防脱限位，避免丝杆进给超程时活动钳口从结构上脱落，各个棱边都做了倒角处理，既符合机械加工的工艺要求，也能去除加工毛刺提升操作安全性。这种纯机械结构的夹持装置没有复杂的液压、气动元件，后期维护成本极低，只需要定期在丝杆螺纹位置涂抹润滑脂，就能保证长期使用时进给顺畅，不会出现卡滞、锈死的问题，不管是固定工位的金工车间，还是流动作业的维修现场，都能稳定发挥装夹作用。
