双导柱导向冲压工装组件结构设计

　　这套双导柱结构的冲压工装组件，主要应用于小吨位冲床配套的五金件冲压工序场景，常见于电子接插件、小型五金支架、薄金属垫片这类小尺寸冲压件的生产工位，适配开式单点压力机的安装台面，可完成冲裁、浅拉伸、压印这类常规冲压作业。从结构设计逻辑来看，整套组件采用对称式双导柱加辅助导杆的布局，上下两块安装模板为平行板式结构，导柱与模板之间采用过盈配合压装，导套则嵌入对应模板内实现滑动导向，这种设计能有效抵消冲压过程中产生的侧向力，避免上下模合模时出现错位，保证冲压件的尺寸精度，同时降低导柱的偏磨损耗，延长工装的整体使用寿命。

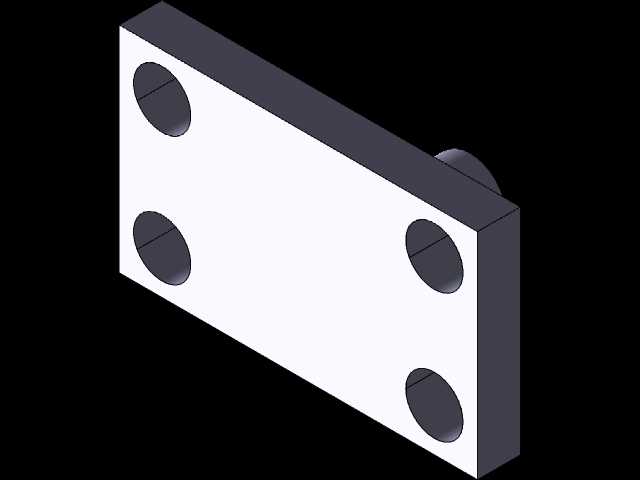

　　在实际生产场景中，这类工装组件通常作为通用模架使用，作业人员可根据不同冲压件的工艺需求，在上下模板的安装面加装对应的凸模、凹模以及卸料板组件，无需重新加工模架基体，能大幅缩短工装的准备周期，适配多品种小批量的五金冲压生产需求。模板上预设的四个沉头安装孔，分别布置在模板的四个角位，孔位尺寸适配常规冲床的T型槽安装间距，安装时可直接通过T型螺栓将模架固定在压力机工作台面与滑块端面，无需额外加工转接板，降低安装调试的工作量。导柱的直径选型经过载荷校核，可承受单次15吨以内的冲压载荷，导柱的有效行程覆盖常规薄料冲压的开模高度需求，合模时导柱先进入导套完成导向定位，之后凸模才接触料片完成冲压动作，能避免凸凹模出现啃模的问题。

　　从安装边界来看，上下模板的外形尺寸控制在小型冲床的工作台允许安装范围内，模板厚度经过刚度校核，在满载荷冲压时模板的变形量控制在0.02mm以内，保证冲压过程中模面的平行度，避免出现冲压件毛边不均、尺寸超差的问题。导柱的伸出长度根据开模安全距离设计，开模到最大高度时导柱仍有足够长度留在导套内，不会出现导柱脱出导套的情况，合模过程中导向全程连续无断点。组件上的中间辅助导杆主要用于卸料板的滑动导向，配合卸料弹簧使用时，可保证卸料板平行移动，避免卸料时卡滞，对薄料冲压来说，这种辅助导向结构能有效防止料片变形，提升冲压件的平面度。

　　在日常使用维护中，这类模架的导柱导套部位需要定期加注冲压设备专用润滑脂，减少滑动面的磨损，模板安装面需要定期清理残留的铁屑与油污，保证模具安装时的贴合精度。如果是用于冲裁硅钢片、不锈钢片这类硬度较高的材料，可在导套部位加装防尘密封毡圈，避免金属碎屑进入导套配合面划伤导柱表面，影响导向精度。这套组件的结构没有采用复杂的非标零件，所有模板、导柱、导套都可采用标准型材与标准件加工制作，加工成本低，维护更换方便，适合中小型五金加工车间作为通用冲压工装使用，相比定制化的专用模架，这类通用模架的复用率更高，能有效降低生产环节的工装投入成本。在设计建模过程中，所有配合面的公差都按照冲压模架的行业标准设定，导柱与导套的配合采用H7/h6间隙配合，模板安装面的平面度公差控制在0.01mm以内，导柱安装孔与模板端面的垂直度公差控制在0.015mm/100mm以内，保证装配后整套模架的运动精度符合冲压生产的要求。
