双导柱滚珠丝杠伺服直线滑台结构

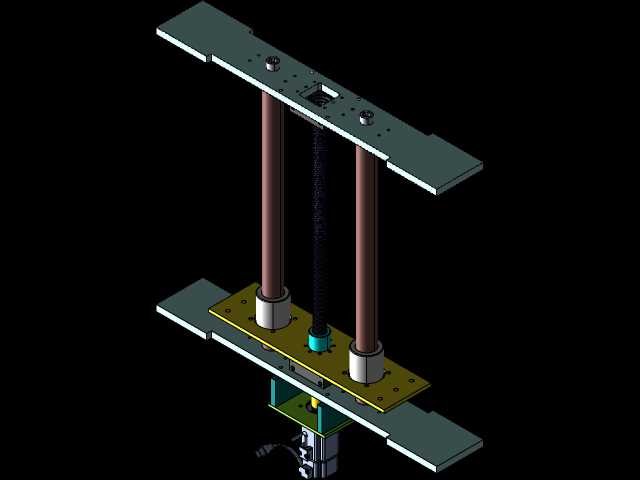

　　这套线性传动结构采用双圆柱导柱配合滚珠丝杠的传动布局，核心解决轻载工况下的垂直方向精准位移需求，常见应用在小型检测设备的探头升降、点胶工位的Z轴进给、实验室自动化取样机构的动作执行端，相比单导柱悬臂结构，双导柱的对称布局能抵消丝杠传动带来的侧向扭转力矩，避免滑台运行过程中出现卡滞、偏磨的问题。从结构设计逻辑来看，上下两端的安装板采用了等宽的平板式设计，安装板上预留了多组沉头安装孔位，既可以直接通过螺栓将整套滑台固定在设备的铝型材框架上，也可以在滑台的活动滑板上加装执行末端工装，安装孔的孔位间距参考了主流工业铝型材的槽距标准，不需要额外加工转接板就能完成适配，能大幅缩短现场装配的调整周期。

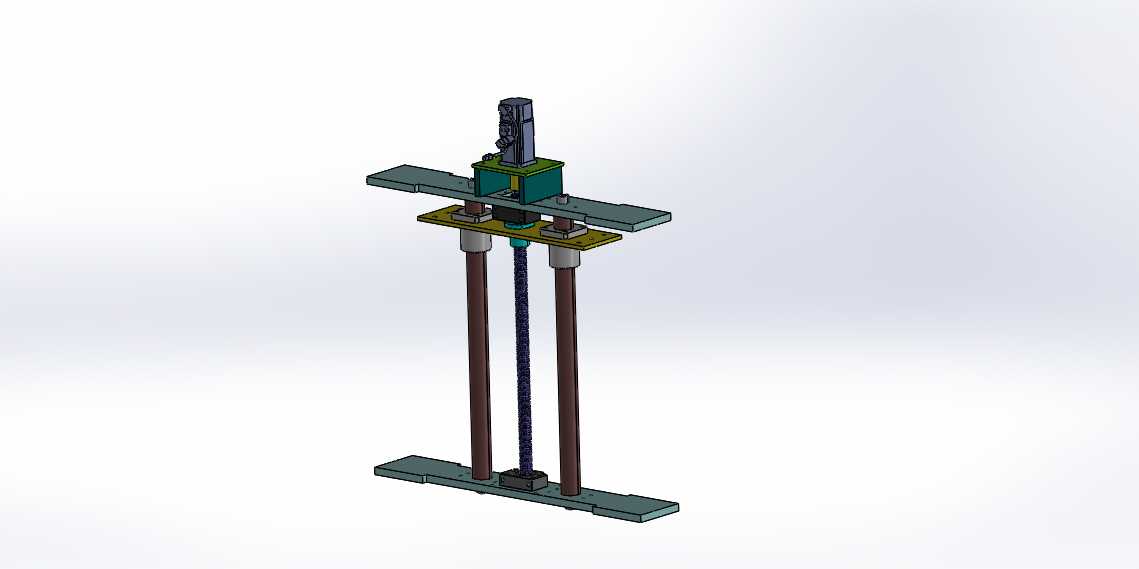

　　导柱与安装板的配合部位采用了带法兰的直线轴承座，轴承座通过螺栓锁紧在上下安装板的对应位置，导柱两端插入轴承座内孔后通过顶丝锁紧固定，这种装配方式不需要对导柱端面做复杂的台阶加工，普通光轴下料后就能直接使用，加工成本更低，同时后期维护时如果导柱表面出现磨损拉伤，只需要松开顶丝就能抽出导柱更换，不需要拆解整套滑台结构。中间的传动部件选用轧制级滚珠丝杠，丝杠下端通过联轴器直接与伺服电机输出轴连接，伺服电机安装在底部安装板的下方，电机轴与丝杠的同轴度通过安装板上的定位止口保证，装配时不需要反复打表调整同轴度，能有效降低装配难度，丝杠的螺母座直接固定在活动滑板的中心位置，螺母座与滑板之间设置了调整垫片，

　　装配时可以通过配磨垫片厚度来消除丝杠与导柱的平行度误差，避免滑板运行时出现憋劲的问题。活动滑板采用了分层设计，上层为安装平板，下层为与导柱、丝杠螺母连接的传动层，两层之间通过定位销定位、螺栓锁紧，这种设计的好处是上层安装板可以根据不同的末端执行工装做定制化修改，不需要改动下方的传动核心结构，能大幅提升结构的通用适配性。从安装边界尺寸来看，整套滑台的横向宽度控制在200毫米以内，垂直方向的总高度可以根据实际行程需求调整导柱和丝杠的长度，常规100毫米行程的版本总高度控制在350毫米左右，活动滑板的平面度控制在0.02毫米以内，能满足大部分轻载精密传动的安装空间要求。运行过程中，双导柱承担全部的径向负载和倾覆力矩，

　　滚珠丝杠只承担轴向的传动推力，这种负载分配方式能有效延长丝杠的使用寿命，避免丝杠承受额外的径向力导致螺母滚道过早磨损，伺服电机搭配驱动器可以实现0.01毫米级的位置重复定位精度，既能满足点位搬运的位移需求，也能适配需要匀速进给的涂覆、检测类工况。在润滑维护方面，直线轴承和滚珠丝杠都预留了注油嘴位置，日常维护时不需要拆解结构，直接通过注油嘴加注润滑脂就能完成保养，适合在无尘车间、普通工业装配环境下长期运行，结构中没有采用复杂的定制异形零件，所有标准件都可以直接从市面采购，后期备件替换成本较低。
