多自由度可调相机安装固定支架结构

项目分类:通用机械零部件 发布时间:2023-08-12 ID:706456
  • 多自由度可调相机安装固定支架结构
  • 多自由度可调相机安装固定支架结构

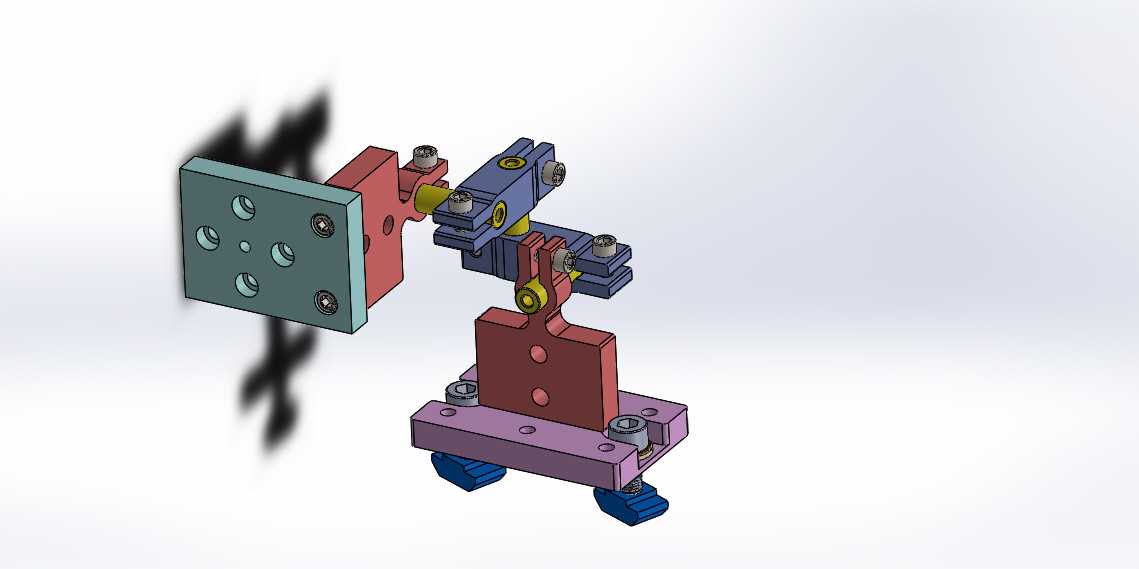

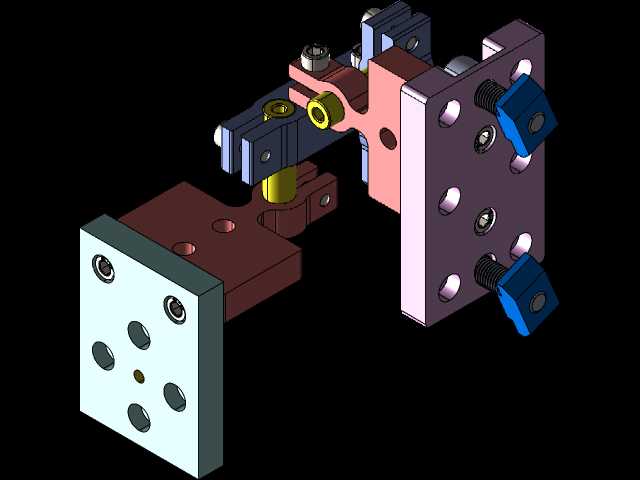

  这套可调式相机安装支架,主要面向工业视觉检测场景的硬件搭载需求,适配各类自动化产线、实验测试平台上的工业相机固定作业,解决常规固定支架无法灵活调整拍摄位姿的痛点。在实际产线部署中,视觉相机往往需要根据被测工件的位置、检测面角度反复调整拍摄方位,常规的固定式安装座每次调整都需要重新打孔对位,不仅调试效率低,反复拆装还容易破坏安装基面的精度,这套支架正是针对这类现场调试痛点设计。从结构组成来看,整套支架分为底部安装基座、中间多关节调节臂、末端相机安装板三个核心部分。底部基座采用带定位孔的方块式结构,安装面预留了呈阵列分布的沉头安装孔,可直接通过内六角螺栓固定在铝型材机架、设备工作台面或者滑台移动板上,基座的安装孔位做了长圆槽余量设计,

  允许安装时在水平方向做±5mm的位置微调,降低初次安装的对位精度要求。中间的调节臂采用多段铰接式结构,每段铰接位置都配备了锁紧旋钮与防滑垫片,铰接轴的配合间隙控制在0.02mm以内,既保证调节时的转动顺滑度,又能避免锁紧后出现位姿漂移;调节臂的转动关节覆盖水平回转、俯仰摆动两个维度,配合末端安装板的微调结构,可实现相机在360度空间范围内的任意角度定位,满足俯视、侧视、斜向拍摄等不同视觉方案的机位要求。末端的相机安装板做了通用化孔位设计,板面上预留了多组不同间距的螺纹安装孔,可适配市面主流尺寸的工业面阵相机、小型工业镜头的安装尺寸,不需要额外加工转接板即可直接固定;安装板与调节臂的连接位置还设置了微调滑台结构,

  可在垂直于相机光轴的平面内做小范围的位置平移,方便调试时快速对齐被测目标的视场中心。在设计细节上,所有受力的铰接位置都加装了黄铜耐磨衬套,避免长期反复调节造成的铰接孔磨损,延长支架的使用寿命;锁紧部件采用包胶旋钮结构,现场调试时不需要额外工具,徒手即可完成锁紧与松开操作,大幅提升现场调试的效率。支架的整体安装边界控制较为紧凑,底部基座的安装 footprint 不超过80mm*60mm,完全伸展后末端安装板距离基座安装面的最大高度为120mm,不会占用过多的设备安装空间,适合在空间紧凑的自动化设备内部部署。材质选择上,主体结构采用6061铝合金加工,表面做黑色阳极氧化处理,既保证结构强度满足相机搭载的承重要求,

  又能避免金属反光对视觉拍摄造成干扰;锁紧螺丝、铰接轴等受力零件采用不锈钢材质,防止长期使用出现锈蚀卡滞的问题。在实际应用中,这套支架除了用于工业视觉相机的固定,还可搭载小型传感器、激光指示器、小型补光灯等需要灵活调整位姿的小型工业部件,适配电子制造检测、包装产线溯源、机械加工尺寸检测等多个场景的硬件安装需求。结构设计时充分考虑了现场调试的操作便利性,所有调节方向的运动都做了限位设计,避免调节时出现关节过转导致的管线拉扯问题,同时每个铰接位置都做了对位刻度线,调试时可根据刻度值快速复位到之前的标定位置,减少设备维护后的重复调试工作量。安装板的边缘做了倒角处理,避免安装操作时划伤操作人员或者相机线缆,基座的底部预留了走线槽位,可将相机的数据线、电源线顺着支架臂体排布固定,避免设备运行时线缆晃动干扰拍摄或者被运动部件剐蹭。整套结构的受力经过校核,在末端搭载最大500g重量的相机及镜头组合时,锁紧后的位姿偏移量不超过0.05mm,完全满足工业视觉检测的机位稳定性要求,不会因为设备运行的轻微振动导致相机拍摄画面出现虚焦或者视场偏移的问题。
