基恩士旧款IV系列视觉传感器三维结构

　　在自动化产线的视觉检测工位布局阶段，很多工程师都会优先考虑一体式视觉传感器的部署方案，这类器件不需要额外搭配独立镜头、光源与控制器，能大幅压缩检测工位的安装空间，降低布线与调试的复杂度。本次呈现的是基恩士IV-500CA的前代版本视觉传感器结构，从实际工程应用的场景来看，这类器件常被布置在流水线的工件到位检测位、尺寸筛查位、外观缺陷检测位、字符识别工位，也可用于装配环节的零件有无判断、错位检测，覆盖3C电子组装、汽车零部件加工、食品包装分拣、医药包装检测等多个领域的在线检测需求，相比传统的光电传感器，它能通过图像采集完成更复杂的判定逻辑，不受工件颜色、表面反光特性小幅波动的影响，检测稳定性更适配高速产线的节拍要求。

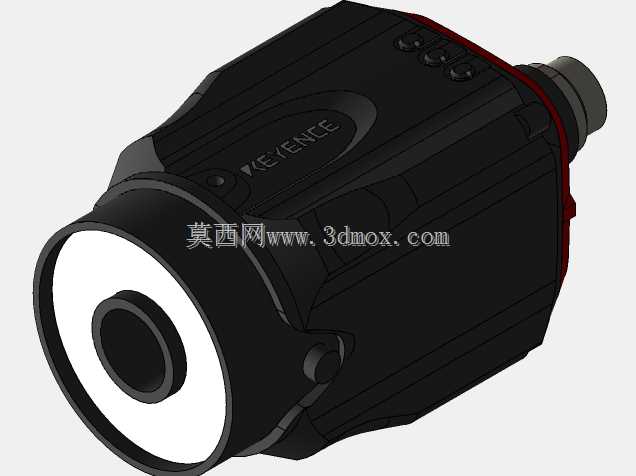

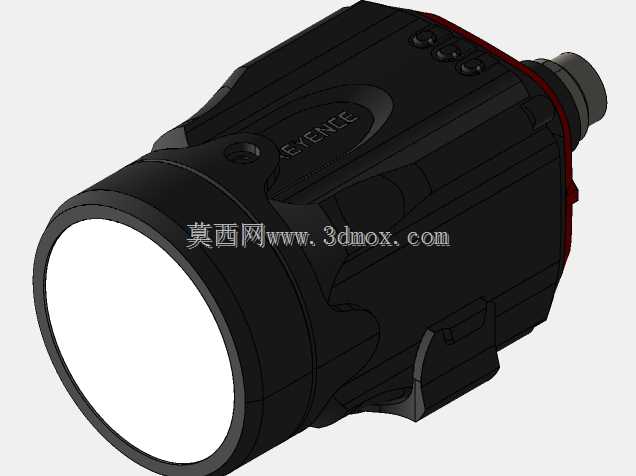

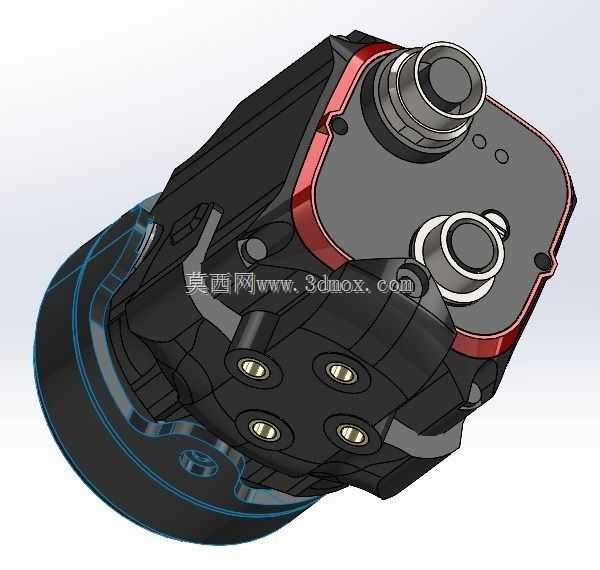

　　从功能特性上看，这款一体式视觉传感器将成像单元、处理电路、照明模块、通讯接口全部集成在单壳体内，前端的圆形镜头保护罩采用高透耐磨材质，能避免车间内的粉尘、切削液飞溅对成像光路造成损伤，壳体侧面设置的操作按键可直接在设备端完成检测区域框选、阈值调整、判定逻辑设置，不需要完全依托上位机软件就能完成基础参数调试，对于现场调试的工程师来说，能减少往返电控柜与工位的时间。尾部的金属接头为工业标准的M12连接接口，兼顾电源输入、IO信号输出、数据通讯的连接需求，接头处的红色密封胶圈能提升连接处的防护等级，适配车间多尘、存在少量液体飞溅的安装环境，壳体上的定位凸台与安装孔位，能兼容标准的传感器安装支架，不需要额外定制转接件就能完成固定。

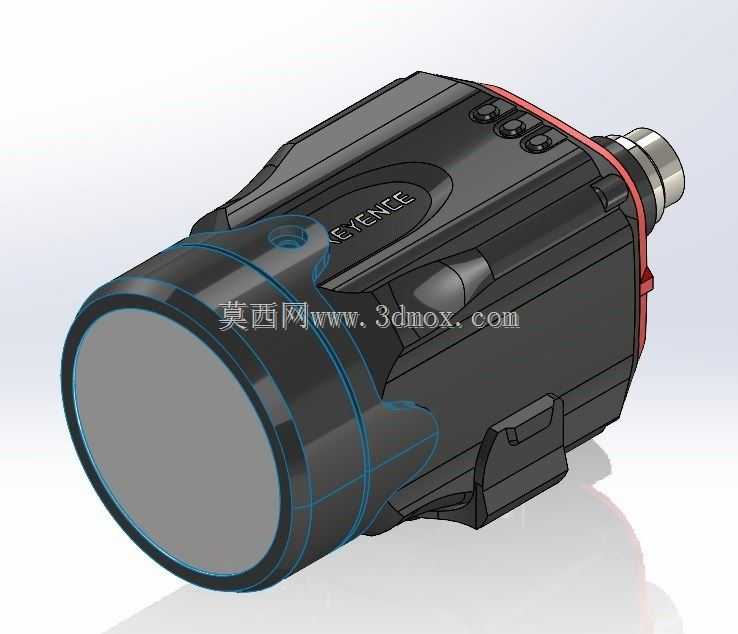

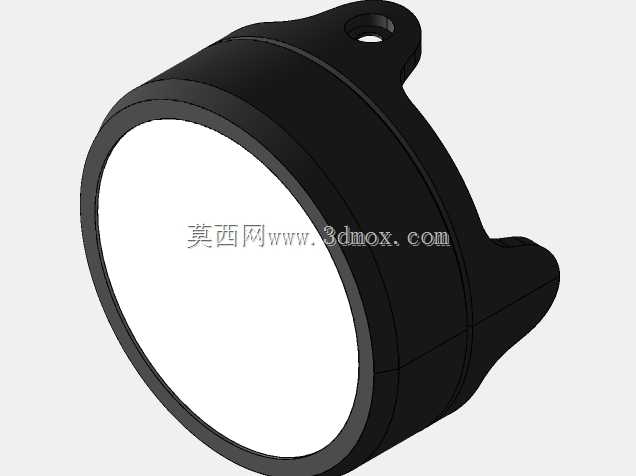

　　从设计思路层面拆解这款产品的结构，整体采用柱形与切边结合的壳体造型，柱形主体能最大化利用内部空间容纳成像与处理元件，侧面的切边平面一方面可以预留按键与标识的安装位置，另一方面能在安装时提供定位基准面，避免传感器绕轴线转动导致成像角度偏移。前端镜头部分做了多层环形密封结构，配合外圈的蓝色密封线条，能保证前端光路部分的防护性能，壳体上的加强筋结构沿着内部元件的排布方向设置，既可以提升壳体的抗冲击强度，避免设备安装或维护过程中磕碰导致壳体变形，也能在内部形成导流槽，方便内部电路的散热，避免长时间连续工作时热量堆积影响成像元件的稳定性。

　　关于外形尺寸与安装边界，这款传感器的主体直径适配市面上主流的视觉传感器安装支架孔径，整体长度控制在紧凑区间，当安装在流水线侧方或上方时，不会占用过多的工位空间，即使是在已有设备上做视觉检测改造，也不需要大幅调整原有工位的布局。安装时需要注意，镜头前端到被测工件的距离要匹配镜头的焦距范围，预留出足够的对焦调整空间，传感器尾部的线缆弯曲半径不能小于线缆直径的10倍，避免长期弯折导致线缆内部芯线断裂，同时要保证传感器安装面的平面度，避免固定后壳体受力变形影响内部元件的位置精度。在三维建模过程中，这款模型完整还原了壳体的分模线、按键的凸起结构、接口的尺寸细节、密封胶圈的位置，能直接用于自动化产线的布局仿真、安装干涉检查，也可以作为传感器选型阶段的空间占位模型使用，帮助工程师在设计阶段就确认工位的安装空间是否满足要求，避免后期安装时出现空间不足、与周边工装干涉的问题。
