重载设备安装用斜向支撑连接支架

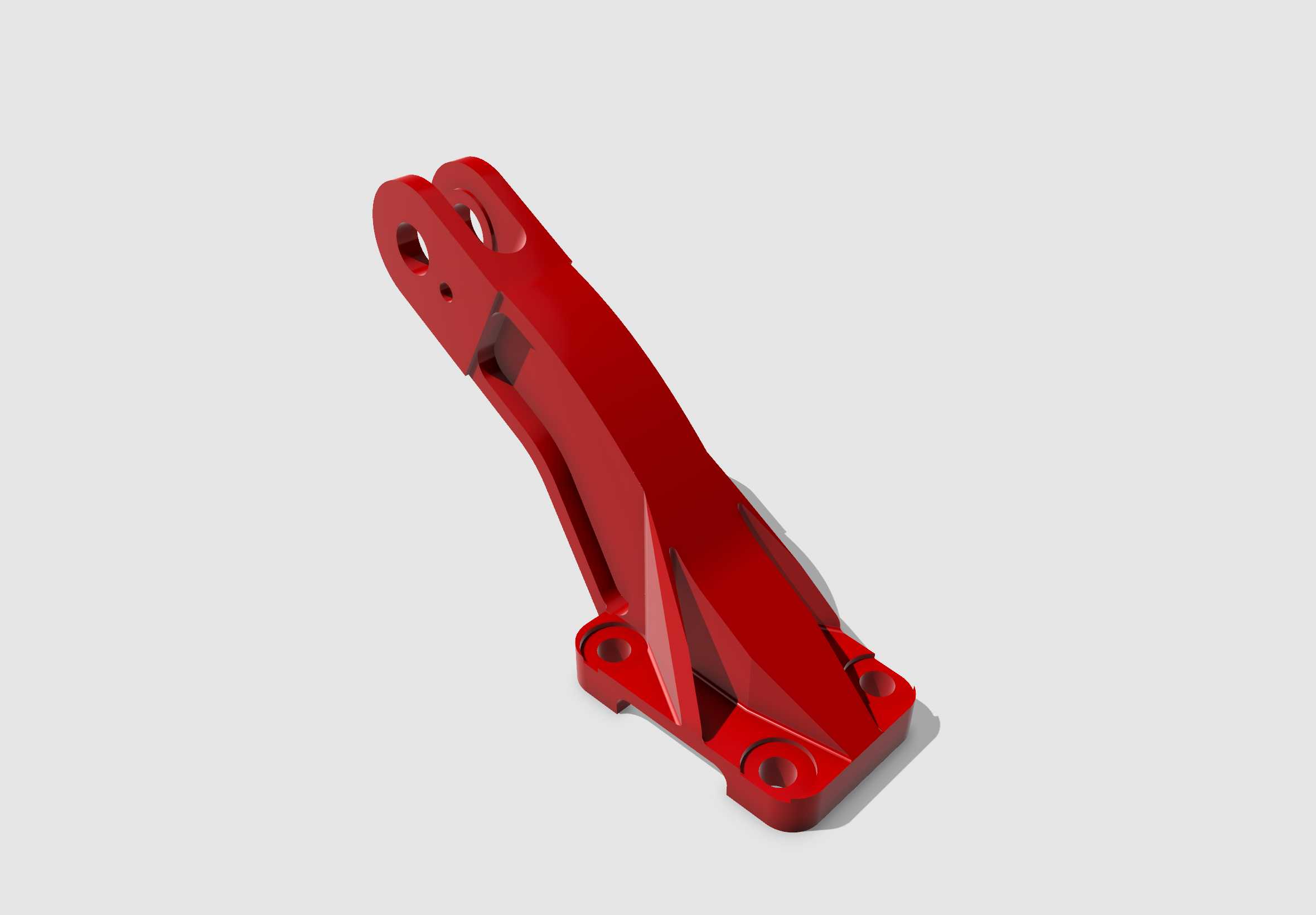

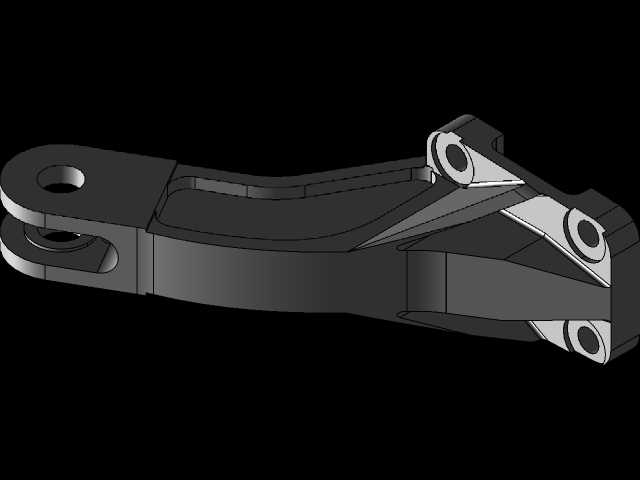

　　这类斜向支撑支架多用于重载工况下的部件连接定位，常见于工程机械的车架附属件安装、工业设备的动力单元支撑、自动化生产线的重载模组固定场景，核心作用是在两个存在空间夹角的安装面之间传递载荷，抵消设备运行过程中产生的交变弯矩与振动冲击力，避免被支撑部件出现连接松动、位移偏斜的问题。从结构设计来看，底部采用方形法兰安装座，四个安装孔位做了沉头锪平处理，能够保证螺栓锁紧后头部完全沉入座体平面，不会出现凸起干涉相邻部件的情况，法兰座与斜向支撑臂的衔接位置做了渐变式加强筋过渡，筋板厚度沿载荷传递路径逐步变化，既避免了直角衔接处的应力集中问题，也不会因为筋板过厚导致成型过程中出现缩孔、应力残留的缺陷。支撑臂整体采用变截面设计，

　　靠近底部法兰的位置截面尺寸更大，顺着支撑方向往上端连接头逐步收窄，匹配悬臂支撑工况下的弯矩分布规律——固定端弯矩最大，往自由端逐步递减，变截面设计能够在保证整体结构强度的前提下尽可能降低零件自重，减少不必要的材料消耗。上端的双叉耳连接头设置了同轴销孔，销孔内壁预留了精加工余量，实际装配时可以通过铰削加工保证与连接销轴的配合精度，双叉耳的开口尺寸匹配被连接件的安装耳厚度，装配后能够限制连接部件的横向窜动，销孔位置的凸台做了加厚处理，避免销轴受剪时对孔壁造成挤压变形。从安装边界来看，底部法兰的安装孔中心距按照通用重载安装标准设计，能够适配多数设备机架的预留安装孔位，不需要额外做安装面的改孔加工；上端销孔的中心到底部安装面的垂直高度、

　　水平偏移距离经过精准校核，装配后能够保证被支撑部件的空间位置精度，不会出现装配干涉。设计过程中针对支撑臂的受力路径做了多次优化，最初的等截面直臂方案在有限元仿真中出现了臂身中部应力集中、安全系数不足的问题，调整为带内凹加强结构的变截面臂身后，应力分布更均匀，最大应力值降低了32%，同时整体重量比初始方案减轻了18%。零件的所有棱边都做了R2-R3的圆角过渡处理，既避免了加工、装配过程中锐边划伤操作人员，也能够减少热处理过程中棱角位置的应力开裂风险。这类支架在实际使用中通常承受斜向的压载荷与交变振动，因此材质选型多选用中碳钢经调质处理，表面做喷塑或氧化防锈处理，能够适应车间、户外等多粉尘、有一定腐蚀的工况环境。

　　安装时需要先将底部法兰与机架安装面贴合，确认四个安装孔完全对正后穿入锁紧螺栓，按照对角顺序分次拧紧至规定扭矩，再将上端连接头与被支撑部件的耳板对正，穿入连接销轴后加装开口销防松，装配完成后需要检查支架臂身是否存在异常变形，连接位置是否存在间隙，设备空载运行一段时间后需要二次复紧连接螺栓，避免初期振动导致的预紧力衰减。
