圆形布局内燃机活塞组件结构设计

　　本次呈现的圆形配置内燃机构件，核心为活塞组件，这类结构常见于小排量紧凑型动力单元，类似早年侏儒发动机的布局逻辑，多用于对动力单元径向尺寸有严格限制、轴向安装空间局促的特种动力场景，比如小型便携发电机组、轻型航空模型动力、小型园林作业机具的动力端，部分老式轻型摩托的动力单元也采用过类似的圆形径向布局逻辑，能在有限的外廓尺寸下，布置多组做功单元，提升单位体积的功率输出密度。

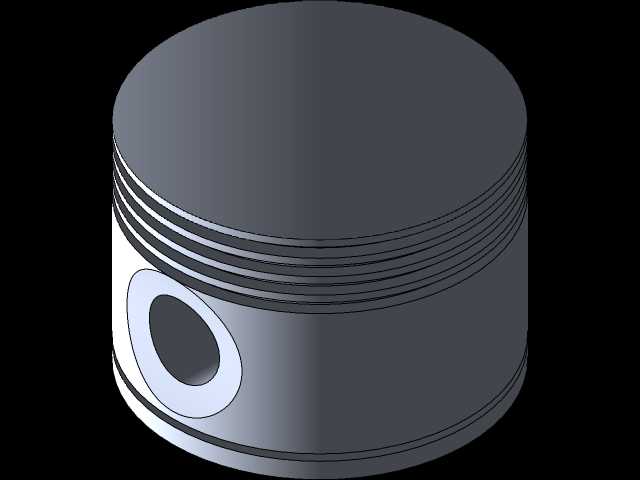

　　从结构功能来看，该活塞作为内燃机做功的核心承压部件，顶部直接承接燃烧室燃油爆燃产生的高压冲击力，将燃气压力转化为往复直线运动的机械能，通过活塞销传递给连杆，最终带动曲轴旋转输出扭矩。活塞外圆柱面加工有多道环槽，用于安装气环与油环，气环负责密封燃烧室与曲轴箱的连通间隙，避免高压燃气下窜导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞销孔采用贯穿式设计，孔位做了局部加厚强化处理，用于安装活塞销实现活塞与连杆小头的铰接，销孔与活塞销的配合精度直接影响动力传递的平顺性，配合间隙过大会导致工作异响与冲击磨损，间隙过小则会在热态下出现卡滞，引发拉缸等严重故障。

　　设计过程中，首先要匹配对应气缸的内径尺寸，活塞的外圆直径需根据热膨胀系数预留合理的配缸间隙，不同材质的活塞膨胀系数差异较大，铸铝活塞的配缸间隙通常要略大于铸铁活塞，避免发动机达到工作温度后活塞膨胀卡滞在气缸内。活塞环槽的宽度、深度以及环槽之间的岸高，需要匹配对应规格的活塞环尺寸，同时要保证环槽岸的结构强度，能够承受燃气高压冲击与活塞环往复运动的磨损，第一道环槽因为直接接触高温高压燃气，通常会做更高的硬度处理或者镶嵌耐磨镶圈，提升使用寿命。活塞销孔的中心位置需要严格对齐活塞的轴线，偏心量控制在极小的公差范围内，避免活塞工作过程中出现偏磨，导致气缸壁单侧磨损加剧，影响发动机的整体寿命。活塞的整体高度需要匹配对应的行程参数，保证活塞运行到上止点与下止点时，不会与气缸盖、曲轴平衡块发生运动干涉，顶部的形状需要匹配燃烧室的设计，平顶结构的活塞加工难度低、受热面积小，更适合这类紧凑型小排量发动机的布局。

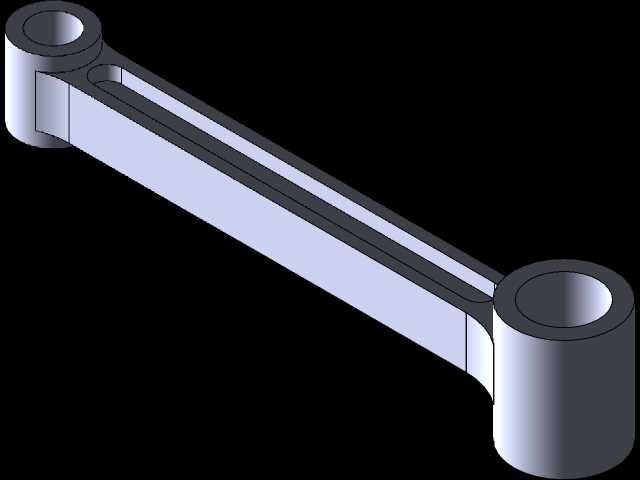

　　安装边界方面，该活塞组件的外廓最大直径为气缸内径减去配缸间隙，轴向总高度需要满足活塞在上止点时，顶部与气缸盖燃烧室保留合理的压缩余隙，余隙过小会导致活塞顶撞气门或者气缸盖，余隙过大则会降低发动机的压缩比，影响燃烧效率与动力输出。活塞销孔的内径尺寸需要匹配所选活塞销的外径，连杆小头的宽度需要小于活塞销座之间的开档尺寸，保证连杆在摆动过程中不会与销座发生剐蹭干涉。活塞环安装时需要注意各道环的开口位置错开，避免开口对齐导致燃气下窜量过大，油环的回油孔需要与活塞内部的回油通道对齐，保证刮下的机油能够顺利回流到曲轴箱内。

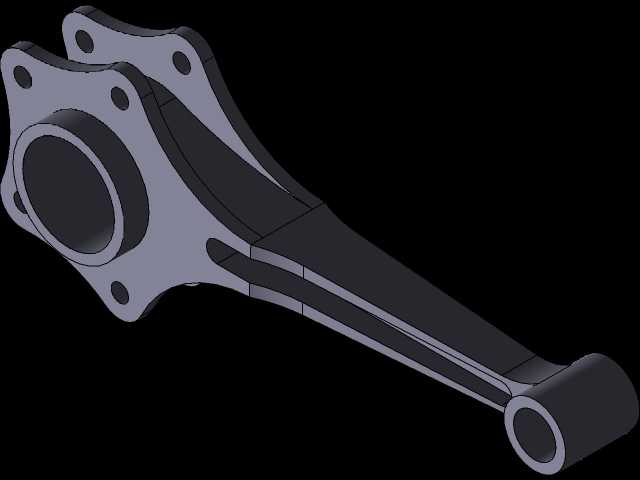

　　这类径向布局的内燃机，相比传统直列布局的同排量发动机，曲轴的长度更短，整体动力单元的轴向尺寸更小，更适合在空间狭窄的安装位布置，同时多缸径向布置的方式可以让曲轴的受力更均衡，减少曲轴运转过程中的振动，提升动力输出的平顺性。但这类结构也存在一定的设计难点，比如各缸的进排气道布置难度更大，润滑系统的油路设计需要兼顾周向布置的多个气缸，冷却系统的流道也需要保证各个气缸的冷却均匀性，避免出现局部过热导致的部件失效。在建模过程中，需要严格核对各个运动部件的运动包络，尤其是连杆随曲轴转动时的摆动范围，保证在整个曲轴旋转周期内，连杆不会与相邻气缸的部件、曲轴箱内壁发生碰撞，活塞在往复运动过程中，裙部与气缸壁的接触面积需要合理设计，既保证导向的稳定性，又要减少不必要的摩擦损失，裙部通常会设计成微椭圆的型线，适配热态下的变形，提升贴合度，减少敲缸异响。
