径向发动机星形活塞连杆组件结构设计

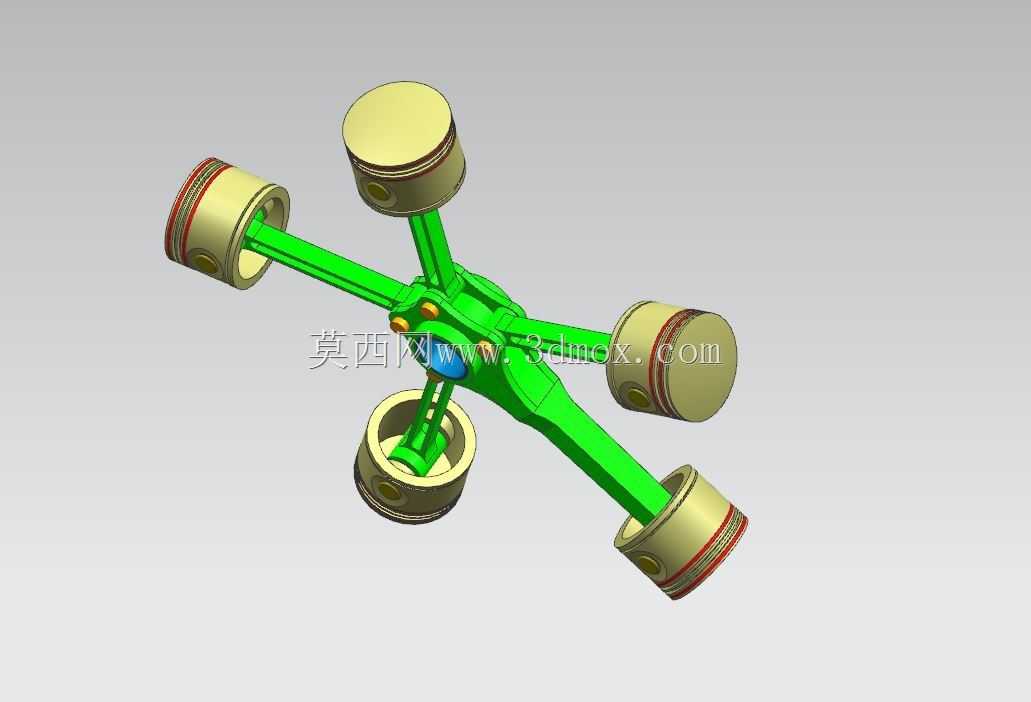

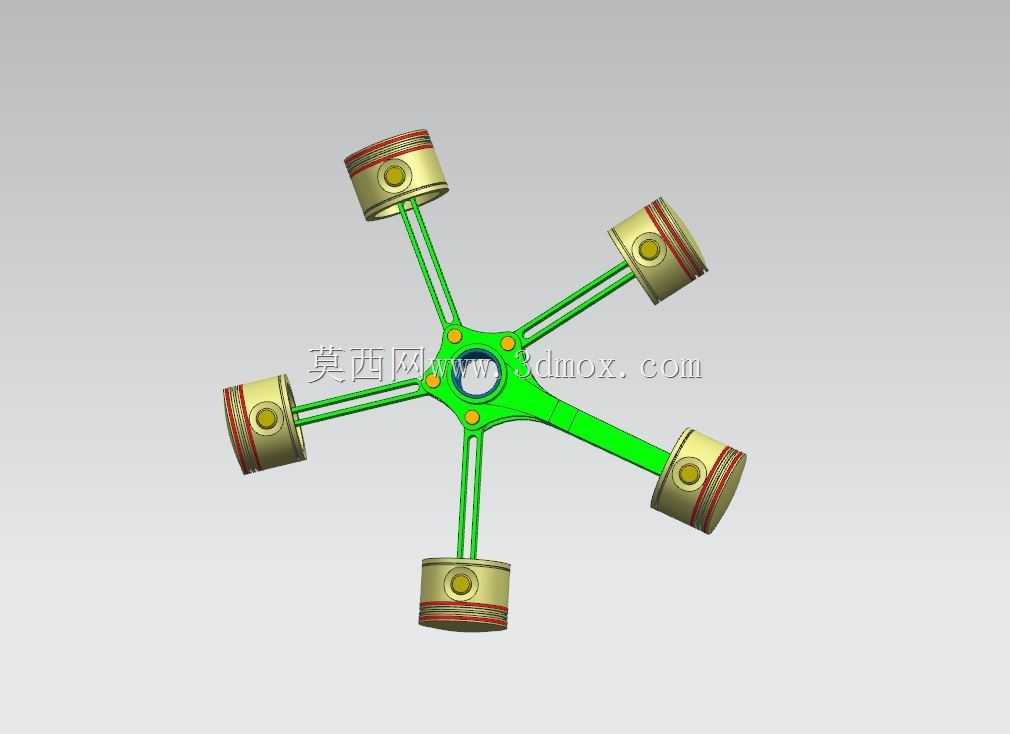

　　在航空活塞发动机、早期轻型竞速摩托动力单元、小型固定式应急发电机组这类对动力单元径向尺寸不敏感、但对整机重量与功率密度比有严苛要求的应用场景中，径向布置的活塞连杆组件是核心的动力转换载体，这套星形排布的活塞连杆结构，正是针对这类多缸径向发动机的动力输出需求完成的结构设计。不同于直列、V型发动机的连杆共用分体式曲轴曲柄销的布局，这套组件采用中心星形架作为动力汇流的核心载体，五个活塞沿中心架的径向呈等角度72度均匀排布，每一组活塞都通过独立的平行双连杆与中心架的铰接点位连接，这种布局能让各缸的做功冲程沿圆周方向均匀错开，大幅降低曲轴输出端的扭矩波动，甚至可以省去大质量的飞轮结构来压缩整机自重。从实际工况适配角度看，

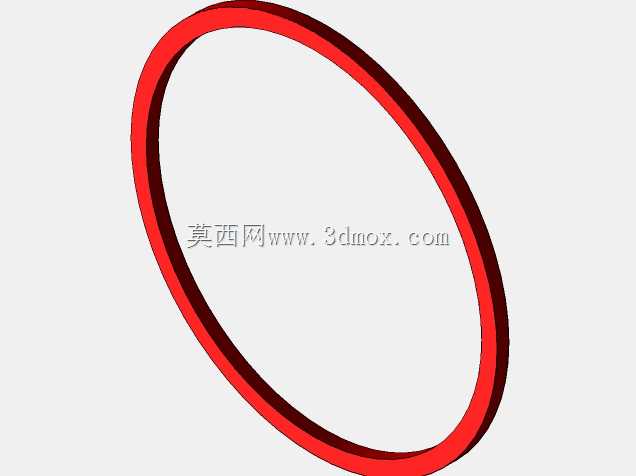

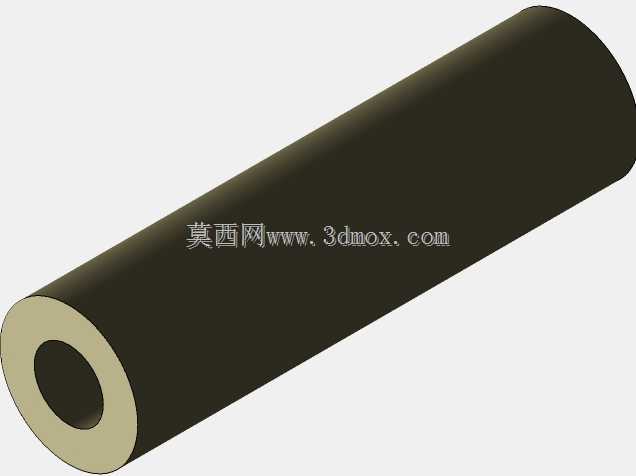

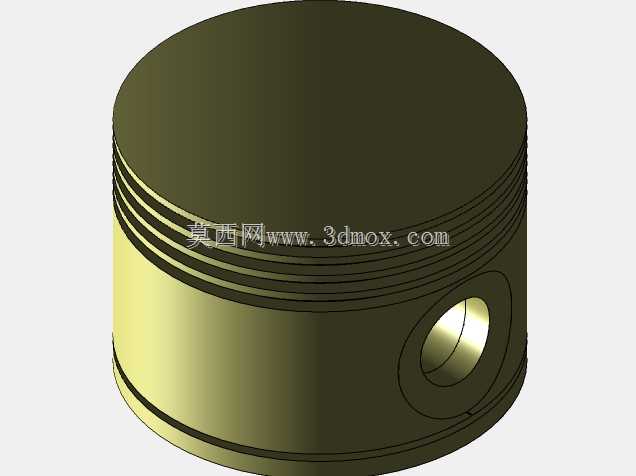

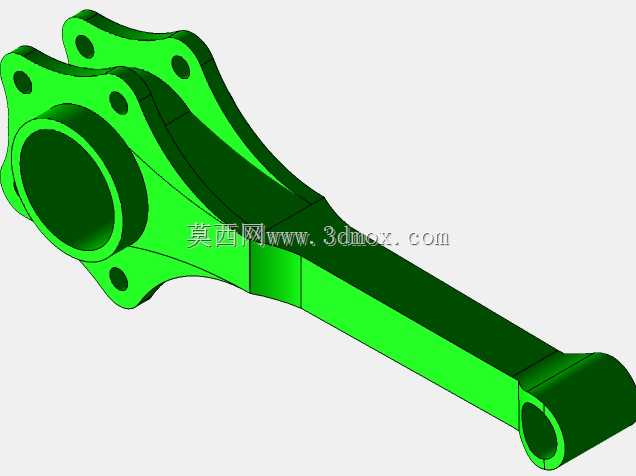

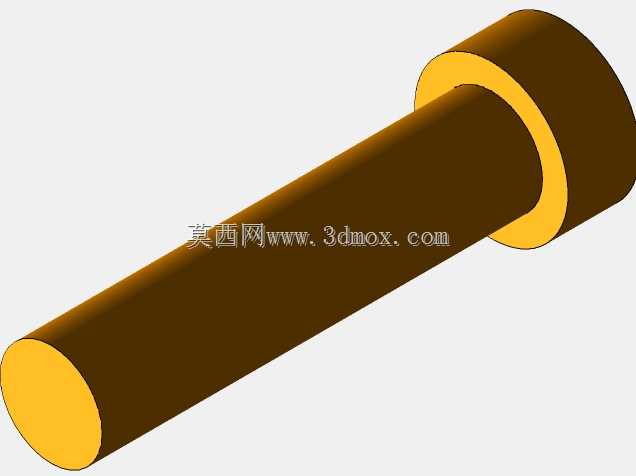

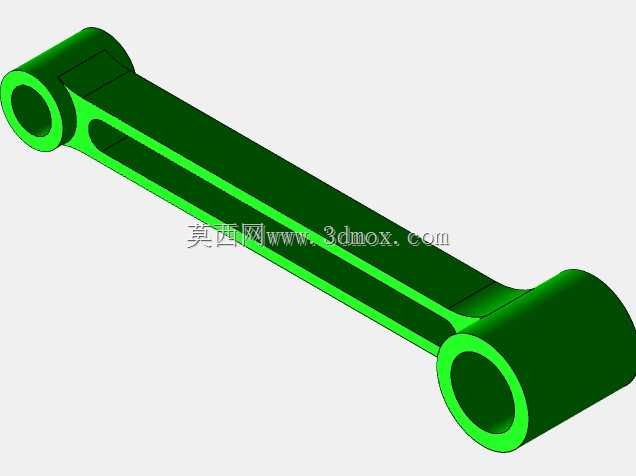

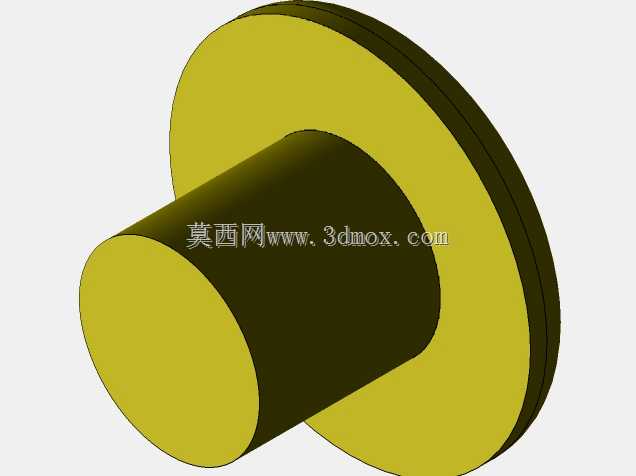

　　这套组件的活塞部分采用了常规内燃机活塞的经典结构设计：活塞头部预留了三道环槽，分别用于安装两道气封活塞环与一道油环，气环负责密封燃烧室内的高压燃气，避免做功行程的燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁面多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油过量消耗；活塞销孔采用了浮动式销的设计基准，销孔与活塞销之间保留合适的配合间隙，工作状态下活塞销可在销孔与连杆小头衬套之间缓慢转动，让销体的磨损沿圆周方向均匀分布，大幅延长核心受力部件的使用寿命。连杆部分采用了平行双杆的结构设计，相比传统单连杆结构，双连杆的侧向抗弯刚度更高，能更好抵消活塞往复运动过程中产生的侧向倾覆力矩，减少活塞对气缸壁的侧压力，

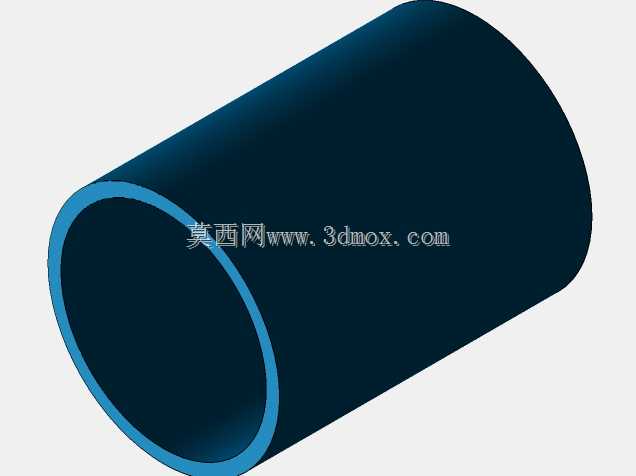

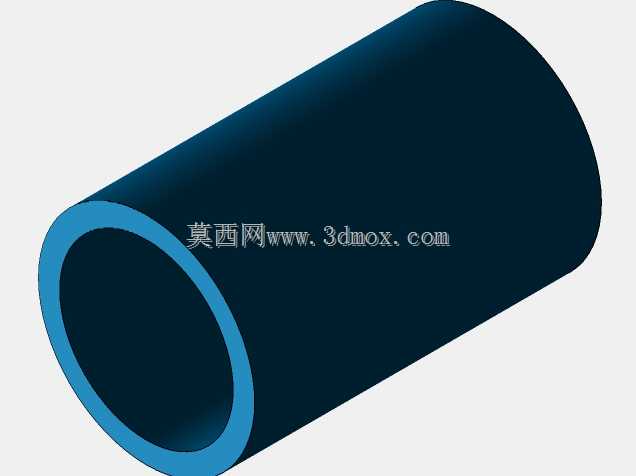

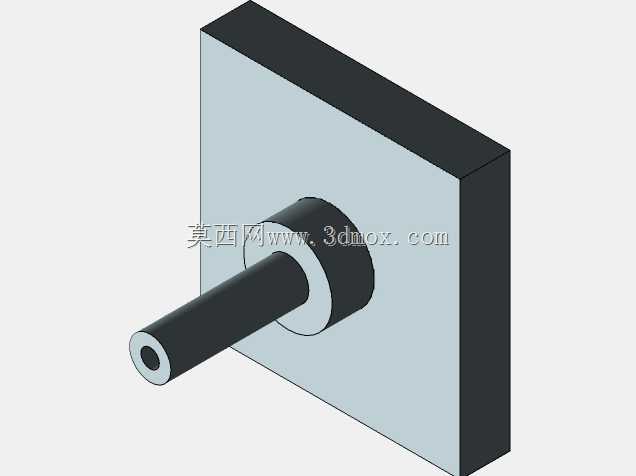

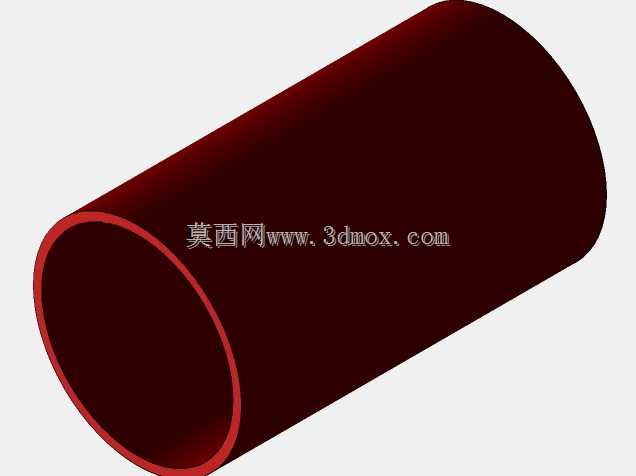

　　降低缸套与活塞裙部的偏磨风险；连杆与中心架的铰接点位采用了统一的轴径设计，所有铰接位置的衬套规格完全一致，能减少备件品类，降低后期运维的配件管理成本。中心星形架是整套组件的核心受力部件，五个铰接凸台沿中心安装孔的径向均匀分布，凸台位置做了加厚的圆弧过渡处理，避免应力集中造成的结构疲劳失效；中心位置的安装孔用于与发动机的曲轴输出端配合，孔位的公差基准按照H7级精度设计，能保证与曲轴轴径的配合紧密度，避免动力传递过程中出现旷量。从安装边界来看，这套组件的所有活塞处于外止点位置时，活塞顶面到中心孔轴线的距离即为单缸的设计行程半径，安装时需要匹配对应缸径的气缸套，气缸套的安装定位基准需要与中心孔轴线保持严格的同轴度公差，

　　各气缸的轴线必须交汇于中心孔的中心点，角度偏差控制在0.1度以内，否则会造成连杆运动卡滞、活塞偏磨甚至运动干涉的问题。设计过程中针对运动干涉做了完整的运动仿真验证：当中心架转动时，每一组连杆带动活塞沿对应气缸轴线做往复直线运动，在活塞运行到内止点位置时，连杆与中心架凸台的侧面、相邻连杆之间都预留了足够的安全间隙，不会出现运动过程中的部件碰撞；活塞裙部的导向长度经过匹配计算，能保证活塞在整个往复行程中都有足够的支撑长度，避免活塞在缸套内出现摆头造成的密封失效。这套结构相比同排量的直列发动机组件，整体轴向尺寸能缩短40%以上，非常适合布置在机头位置需要迎风冷却的航空活塞发动机上，均匀排布的气缸还能让散热气流均匀掠过每一个气缸的散热鳍片，避免出现局部过热的问题；同时所有气缸围绕中心轴排布，整机的质心刚好落在输出轴的轴线上，高速运转时的转动惯量分布更均匀，振动水平远低于同缸数的直列动力单元。在细节设计上，活塞的裙部做了微椭圆的型线处理，冷态下裙部与缸套的配合间隙控制在合理范围，当发动机达到工作温度后，活塞裙部的热膨胀量会让椭圆截面趋近正圆，刚好达到最佳的配合间隙，既避免冷启动时的敲缸异响，也能防止热态下活塞胀死在缸套内；连杆的杆身截面采用了工字型设计，在保证结构强度与刚度的前提下尽可能降低连杆自身的重量，减少往复运动部件的惯性力，降低中心架与曲轴的受力负荷。
