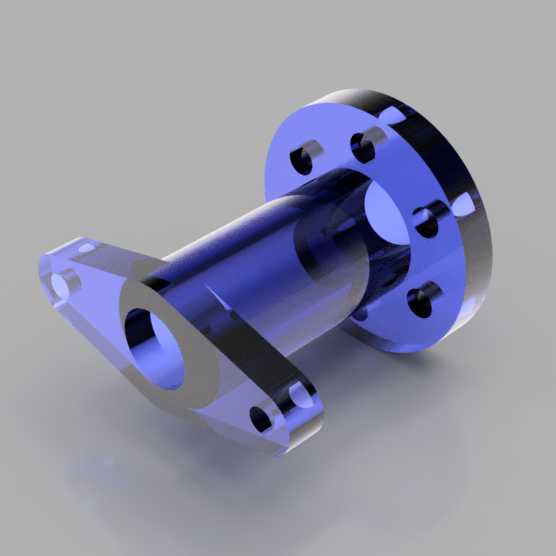

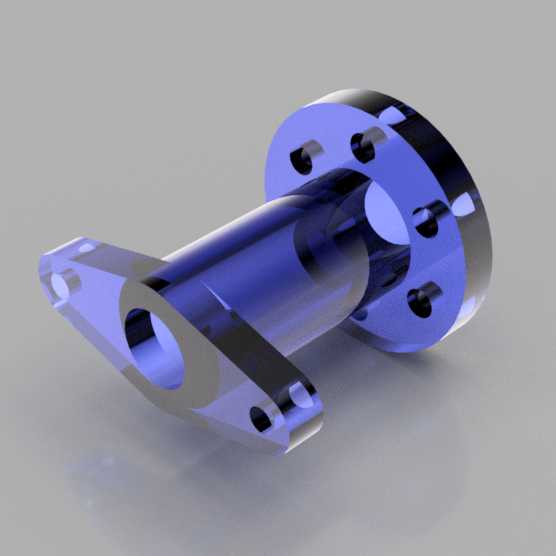

带侧装耳座的法兰式轴套连接构件

　　该构件属于轴系与管路系统共用的连接支撑类零件，在流体输送管路、轻型传动机构的装配场景中应用广泛，既可以作为管路端部的对接法兰实现两段管路的同轴密封连接，也可作为传动轴的端部支撑轴套，为轴端提供径向定位与轴向限位，同时侧置的耳座结构可直接将整个构件固定在设备侧壁、安装面板上，省去额外的固定支架加工环节。从结构设计逻辑来看，主体采用同轴阶梯轴套结构，一端为带均布安装孔的圆形法兰盘，法兰端面上的四个沉孔沿圆周均匀排布，可适配内六角圆柱头螺栓实现端面压紧连接，沉孔设计能够保证螺栓安装后端面无凸起，避免与相邻装配部件产生运动干涉；轴套主体为等径空心圆柱结构，内孔为光滑通孔，根据实际使用场景可选择与输送管路内径匹配实现流体通流，

　　或与传动轴外径采用间隙配合实现轴端支撑，内孔的同轴度公差需控制在IT7级以内，才能保证装配后管路无错位漏液、轴系转动无卡滞的问题。侧置的两个安装耳从轴套中部向两侧对称延伸，耳座上的安装孔轴线与法兰端面平行，这种设计区别于传统仅靠法兰端面固定的轴套结构，可实现构件的径向固定，抵消轴系运转或管路流体冲击产生的径向载荷，避免长期运行后法兰连接螺栓受剪切力断裂的问题，耳座与轴套主体的过渡位置采用大圆角过渡，可有效降低应力集中系数，在承受交变径向载荷时不易出现根部断裂的失效问题。从安装边界尺寸来看，法兰端的外径需匹配对应通径的标准法兰连接尺寸，保证与同规格标准管路、阀件的互换性，轴套主体的长度根据安装面板的厚度预留足够的配合余量，

　　侧耳的安装孔中心距需适配设备安装面板上的预留孔位，两个侧耳的下端面与法兰端面的距离需根据安装面板的厚度设定，保证安装后法兰端面与面板之间预留足够的密封件安装空间，若用于流体管路场景，可在法兰端面与对接件之间加装O型密封圈或平垫片，通过法兰螺栓的压紧力实现静密封。在建模过程中，首先以法兰端面为基准绘制中心内孔的草图，拉伸生成轴套主体结构，再在轴套端部绘制法兰盘的外圆轮廓，拉伸生成法兰基体后通过圆周阵列生成四个均布的沉头安装孔，之后在轴套中部的对称平面绘制侧耳的轮廓草图，拉伸生成两侧耳座后添加安装孔，最后对所有锐边进行倒圆角处理，尤其是耳座与轴套连接的根部、法兰与轴套过渡的位置，圆角半径根据构件壁厚设定，一般取壁厚的0.3-0.5倍，

　　既可以消除加工应力集中，也能避免装配时锐边划伤操作人员或密封件。实际应用中，若作为传动系统的轴端支撑使用，可在轴套内孔加装铜衬套或直线轴承，降低轴转动时的磨损，侧耳通过螺栓固定在设备箱体壁上，法兰端可连接端盖实现轴端的密封防尘；若作为流体管路的连接构件使用，内孔需做抛光处理降低流体阻力，法兰端面加工密封槽适配密封圈，侧耳固定在设备机架上抵消管路内流体脉动产生的振动，避免管路长期振动导致的连接松动问题。该构件的结构设计兼顾了轴向连接与径向固定的双重需求，相比传统的分体式法兰加固定支架的装配方案，一体化结构减少了装配零件数量，降低了装配累计误差，同时整体刚性更好，在承受振动、冲击载荷的工况下可靠性更高，适合在小型自动化设备、轻型流体输送装置、实验台架搭建等场景中使用，建模时需重点保证内孔与法兰端面的垂直度、两侧耳安装孔的同轴度，以及法兰安装孔的位置度公差，才能满足实际装配的互换性要求。
