交错弧形连通框架练习构件

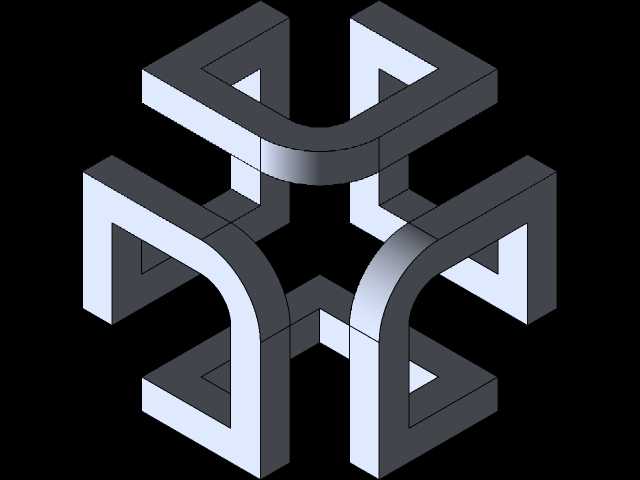

　　这类交错弧形连通的框架构件，常作为结构设计入门阶段的空间构型练习载体，也可衍生用于模块化展架连接节点、创意工业装饰支撑件、教具演示结构等场景。从实际工程视角看，该构件采用四向对称的布局设计，四个方向的臂段均采用等截面矩形型材弯折成型，相邻臂段通过90度弧形过渡段实现平滑连通，整体无尖锐棱角，既保证了结构的视觉连贯性，也能在实际承载时降低拐角处的应力集中系数。设计过程中首先要确定中心对称基准，四个伸出臂的轴线需交汇于同一中心点，每段直臂段的长度、截面尺寸保持完全一致，弧形过渡段的内弯半径与直臂段的截面宽度匹配，避免出现壁厚不均的问题。建模时需先绘制单臂的截面轮廓，通过扫描特征完成单段直臂加弧形段的成型，

　　再利用圆周阵列特征绕中心轴阵列四份，最后对拼接处进行合并与圆角处理，保证整体结构的连续性。从安装边界来看，该构件四个端面均为平整的矩形截面，可直接与同截面的直型材通过插接、粘接或螺栓连接的方式拼接扩展，向外延伸组成更大跨度的框架结构，单构件的外接圆轮廓尺寸可根据实际使用场景缩放，适配不同的安装空间需求。作为练习构件，它能帮助建模者熟练掌握空间基准定位、扫描特征、阵列特征、实体合并等常用建模操作，理解对称结构的设计逻辑，体会弧形过渡对结构应力分布的优化作用。在实际衍生应用中，若作为展架节点使用，可在端面预留螺纹安装孔，方便与标准型材快速装配，材质可选用铝合金或工程塑料，兼顾轻量化与结构强度；若作为装饰构件，

　　可对表面做阳极氧化或喷涂处理，提升视觉质感。构件的中空框架结构在保证整体刚度的同时有效降低了自身重量，四个方向的连通设计让线缆、管路等可从内部空腔穿过，实现走线隐藏的效果，适合用于桌面创意摆件、小型设备支撑框架等对外观整洁度有要求的场景。设计时需注意弧形段的弯折角度精准控制，保证四个臂段处于同一水平面且相互垂直，避免出现装配错位的问题，截面的壁厚设置要均匀，防止3D打印或注塑成型时出现缩痕、变形等缺陷，拐角处的内外圆角要匹配，保证壁厚一致，提升成型良品率。
