带斜撑支座的双环安装基座结构

项目分类:通用机械零部件 发布时间:2023-08-12 ID:706491
  • 带斜撑支座的双环安装基座结构

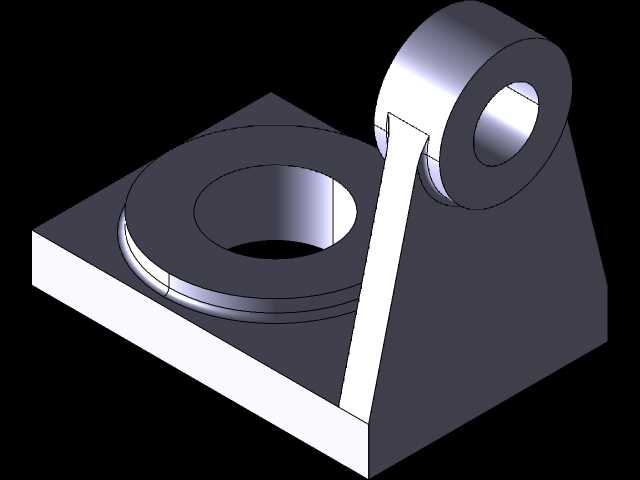

  这类带斜向支撑的双环安装基座,在中小型流体管路布设、轻型动力组件挂载场景中十分常见,日常在车间的辅助管线架、小型设备的动力输出端固定工位都能见到它的应用。底座采用方形板式结构,是整个构件的安装基准面,底面做全平面铣削处理,安装时可直接贴合设备台面或预埋钢板,通过底座四角的预留通孔穿入螺栓完成锁紧,不需要额外加工适配的安装沉台,能大幅降低现场安装的加工工作量。底座上的大直径环形凸台,是主要的承载安装位,凸台内径做了公差带收窄设计,可直接穿装对应外径的管路或者轴承外圈,凸台外壁的台阶结构是轴向定位面,安装时配套的密封件或者轴用挡圈可以直接抵靠在这个台阶面上,不需要额外加装定位套,能减少装配时的零件数量。

  斜向支撑筋从底座上表面延伸至侧上方的小直径环形安装座,筋板采用等厚度设计,和两个环形结构、底座的连接位置都做了圆角过渡,避免应力集中导致的受力断裂,这种斜撑结构不是等角度垂直设置,而是根据上方安装位的受力方向做了倾角调整,当上方环形座挂载的组件产生径向载荷时,筋板可以将载荷直接传导至底座平面,不会让环形座的连接位置出现悬臂受力的情况。上方的小直径环形安装座,和底座大环形座的轴线呈固定夹角,这个角度是根据实际管路的转向角度或者动力组件的输出方向确定的,环的内孔同样做了适配安装的精度处理,可穿装小直径管路或者导向轴,两个环形座的内孔轴线在空间中呈异面相交状态,能满足两个不同方向组件的对接安装需求,不需要额外加装转向接头。建模过程中,

  首先确定底座的安装基准平面,绘制方形底座的轮廓,拉伸生成底座实体后,先加工出大直径环形凸台的结构,确定大环形座的轴线位置后,再根据上方组件的安装角度,确定小环形座的空间坐标和轴线方向,拉伸生成小环形座的实体,之后绘制斜撑筋的截面轮廓,沿着两个环形座的连接方向拉伸生成筋板,最后对所有连接位置做圆角处理,同时校验两个环形座的内孔尺寸、底座安装孔的位置度,确保安装时不会出现干涉。实际使用中,这类结构不需要做额外的焊接拼接,一体加工或者铸造成型后就能直接使用,整体的安装边界以底座的方形轮廓为最大占地尺寸,上方的斜撑和小环形座不会超出底座的投影范围太多,在设备内部布设时不会和周边的其他构件产生空间干涉,适合在安装空间紧凑的工位使用。

  两个环形座的端面都做了垂直于自身轴线的铣平处理,安装配套的法兰或者端盖时,可以保证密封面的贴合度,避免出现泄漏或者安装歪斜的情况。筋板的厚度根据整体承载需求设定,不会因为追求轻量化过度减薄导致受力变形,也不会因为厚度过大造成整体重量超标,在满足结构强度的前提下控制了整体的重量,方便现场搬运和安装。
