双支耳铰接式连接支撑结构件

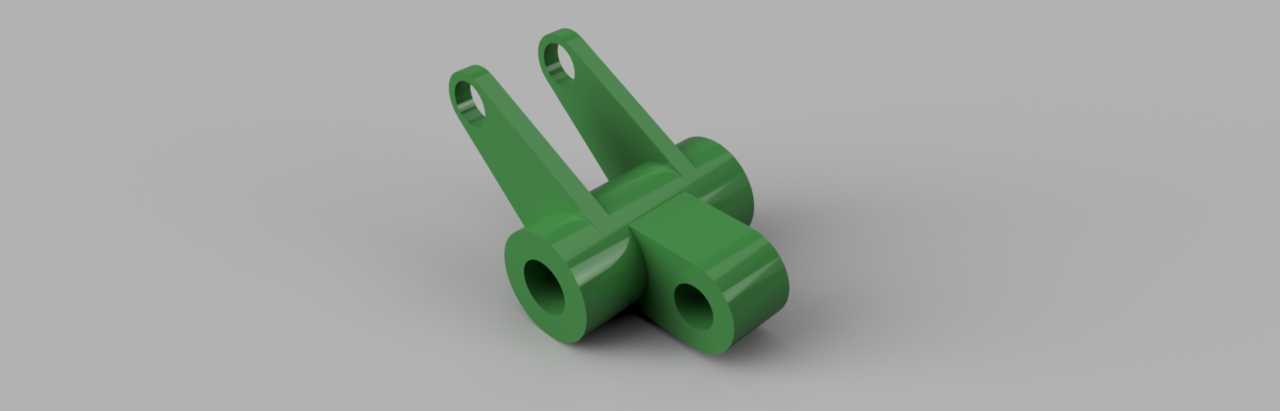

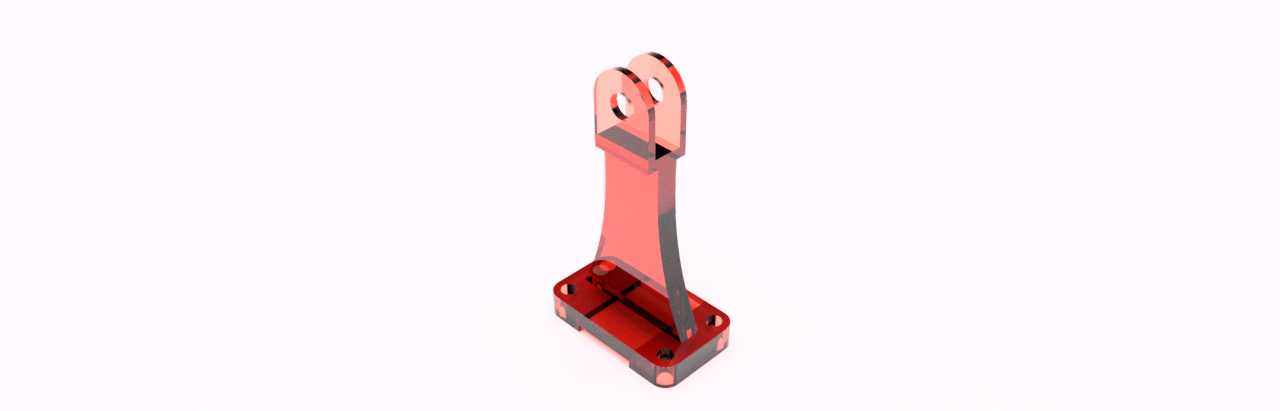

　　这类双支耳铰接支撑件，在轻工输送线、小型工程机械的连杆传动机构里应用十分普遍，日常做结构设计时，经常会在需要实现小角度摆动传动的工位碰到这类零件的选型或自研设计需求。从结构功能来看，它的核心作用是作为传动链路里的中间铰接载体，一端通过两个平行的带孔支耳与主动摆杆实现销轴连接，另一端的两个同轴通孔则用来固定在设备的固定机架或者从动执行端上，把主动件的摆动扭矩平稳传递到下游构件，同时承担传动过程中的径向载荷与小幅轴向窜动的限位作用。

　　设计这类零件的时候，首先要敲定的是安装边界的尺寸约束：两个平行支耳的内间距必须和对接摆杆的端部厚度留0.2-0.5mm的装配间隙，间隙太小会导致装配卡滞，摆动过程中出现摩擦异响，间隙太大则会让销轴承受额外的弯矩，长期运行容易出现销轴弯曲变形甚至断裂的问题。支耳上的铰接孔公差一般选H7级，和配套的销轴采用间隙配合，保证摆动顺畅的同时不会出现过大的旷量；底部两个同轴安装孔的中心距需要严格匹配机架上的安装螺柱或者销轴的定位尺寸，同轴度公差要控制在0.03mm以内，避免安装时出现强行别劲的情况，导致零件装配后存在内应力，运行过程中过早出现疲劳裂纹。

　　从外形结构来看，支耳和底部安装座的过渡位置做了等半径的圆角过渡，这不是随意的造型设计，而是应力释放的必要处理——在铰接件承受交变摆动载荷的时候，直角过渡的位置会出现严重的应力集中，很容易在反复载荷下从转角位置开裂，圆角半径一般取相邻壁厚的0.3-0.5倍，既能有效分散应力，也不会因为圆角过大导致和相邻摆动构件出现运动干涉。零件的壁厚设计也做了等壁厚处理，支耳的壁厚和底部安装筒的壁厚保持一致，不管是采用注塑成型还是金属铸造成型，都能避免因为壁厚不均导致的缩孔、翘曲变形问题，如果是采用机加工方式制作，等壁厚结构也能减少材料去除量，降低加工成本与加工周期。

　　实际应用场景里，这类零件常出现在小型包装设备的摆料机构、自动化生产线的挡料拨杆机构、农用小型机具的操纵连杆机构里，它的摆动角度一般不会超过45度，运行线速度也较低，所以设计时不需要做额外的耐磨处理，只要在铰接孔位置预留润滑脂注油通道，或者装配时加装自润滑轴套，就能满足长期运行的耐磨需求。做三维建模的时候，要特别注意支耳孔和底部安装孔的空间位置精度，两个支耳的孔轴线要和底部安装孔的轴线保持空间垂直，垂直度公差控制在0.05mm以内，否则装配后整个传动链路会出现卡滞，摆动过程中扭矩传递效率下降，还会带动相邻构件出现额外的振动，影响整个设备的运行稳定性。另外建模时要提前预留销轴的穿装空间，支耳外侧要留出足够的销轴装配与卡簧安装的位置，不能出现零件做好之后销轴无法正常穿装、卡簧槽无法加工的问题。这类零件虽然结构不算复杂，但作为传动链路里的关键受力件，每一处尺寸公差和结构细节都会直接影响整个机构的运行寿命，设计时不能只看外形相似就随意套用尺寸，必须结合实际的载荷大小、摆动频率、安装空间做针对性的尺寸校核，才能保证零件在设备上长期稳定运行。
