管道施工用台式管钳夹持工装结构

　　在民用给排水、工业工艺管道、长输管线场站的现场预制与检修作业场景中，这类台式管钳是管道工完成管材定位、预处理的核心工装之一，和便携链式管钳不同，该结构通过底座的安装孔可直接固定在预制工作台、现场临时操作台的台面上，无需作业人员持续施加夹持握力，能大幅降低大管径厚壁管材加工时的劳动强度。从实际作业需求出发，该管钳的钳口采用带齿的V型咬合结构，咬合齿的倾角经过反复验证，既可以在施加夹紧力时嵌入管材外壁形成足够的静摩擦力，避免穿线、切割作业时管材出现周向转动或轴向窜动，又不会因为齿形过尖导致薄壁金属管、PVC管材的外壁出现过度压痕甚至管壁变形，适配从薄壁穿线管到中低压流体输送钢管的多类管材夹持需求。

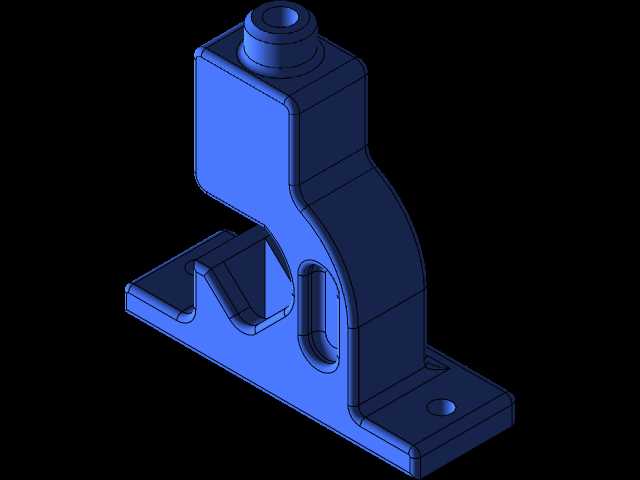

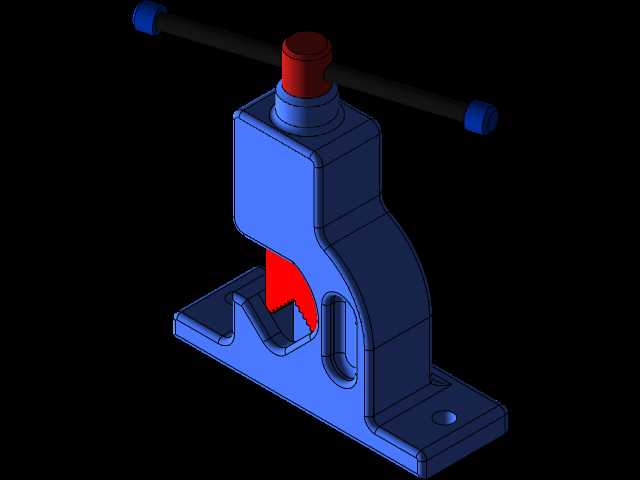

　　整体结构采用分体式设计思路，底座为带加强筋的L型铸造结构，底部的两个安装孔为长圆孔设计，允许安装时根据工作台的T型槽间距、预埋螺栓位置进行一定范围的位置调整，降低现场安装的对位精度要求；钳身主体和底座之间通过定位止口配合，保证长期承受夹紧反力时不会出现错位偏移。顶部的施压组件采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的轴向夹紧力，且螺纹副的磨损速度更慢，长期频繁使用后仍能保持稳定的夹紧行程，不会出现滑牙、夹紧力不足的问题；施压螺杆顶端配套了加长的横杆手柄，手柄两端设置了防滑的端帽，作业人员可以通过双手转动横杆获得更大的输入扭矩，无需额外加接套管就能满足常规管径管材的夹紧力需求，手柄和螺杆顶端的连接为通孔穿装结构，手柄可以在孔内自由滑动，作业时可根据施力空间调整手柄的伸出长度，适配狭窄作业空间的操作需求。

　　钳身侧面设置的镂空槽并非减重设计，而是作为作业时的排屑通道，管材切割产生的金属切屑、塑料碎屑可以通过该槽直接排出钳体内部，避免切屑堆积在螺纹副、钳口滑动面导致的卡滞、磨损问题；钳口的活动块和螺杆端部为球面接触配合，夹紧过程中活动块可以根据管材的外径自动微调角度，保证钳口齿面和管材外壁实现面接触，而非线接触，既提升了夹持稳定性，也能避免局部应力集中压伤管材表面。从安装边界来看，该管钳的底座宽度控制在常用工作台的台面承重梁间距范围内，安装后钳口的中心高度和常规管道切割机的割炬高度、套丝机的主轴中心高度匹配，管材夹紧后无需额外垫高就能直接对接加工设备，减少二次调整的辅助作业时间。

　　在日常维护层面，该结构的所有活动连接部位都设计了注油孔，定期加注润滑脂就能保证螺纹副、滑动面的灵活运转，没有复杂的液压、气动组件，现场出现故障时作业人员可直接拆解更换易损件，比如钳口齿磨损后只需更换活动钳口块，无需整体更换钳体，大幅降低现场运维成本。相比便携管钳，这种固定式结构的夹持力上限更高，在进行大管径管材的坡口加工、手动套丝作业时，能提供足够的夹持刚性，避免加工过程中管材晃动导致的坡口角度偏差、套丝乱牙等质量问题，是管道预制工位不可或缺的基础工装。
