异形多孔连接固定支架机械结构

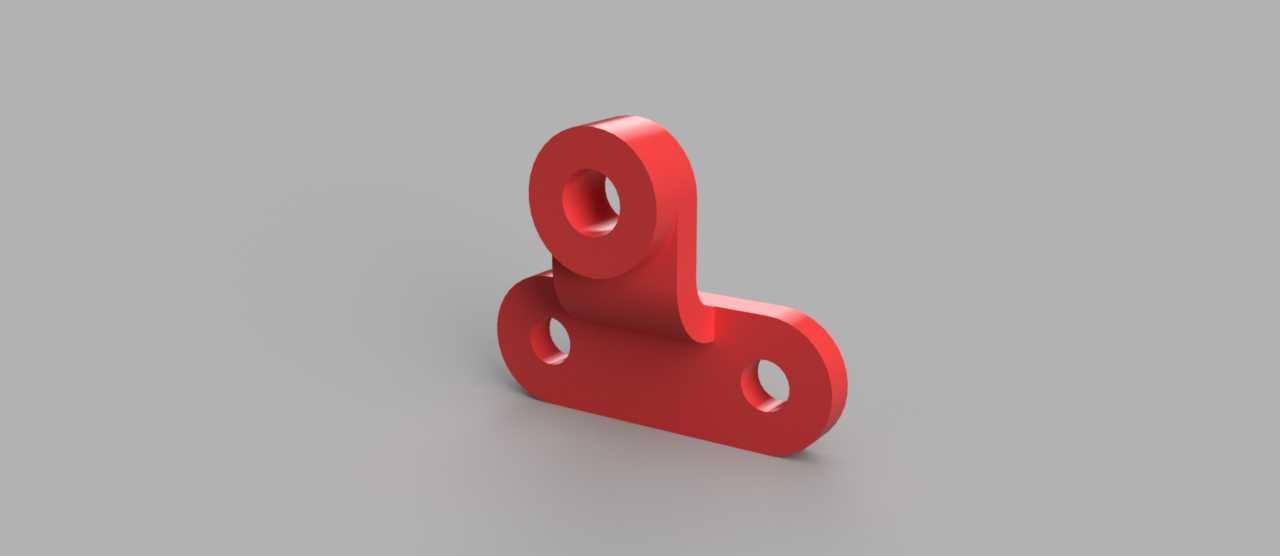

　　这类异形多孔连接支架，在轻工自动化输送线、小型工装夹具的铰接点位上应用十分普遍，日常做设备改型、零散工装搭焊的时候经常会碰到类似结构的需求，很多新手建模的时候容易忽略安装边界的干涉问题，最后打样出来装不上，反而耽误现场调试进度。从结构功能来看，这个零件属于典型的空间角度铰接支座，上方立起的单耳孔位主要用来承接摆杆、连杆类活动构件的铰接轴，工作时要承受摆杆往复动作带来的交变径向载荷，所以这个孔位的壁厚做了加厚处理，孔的两端还做了轻微的倒角，既方便装配时销轴顺利导入，也能避免孔口锐边在长期交变载荷下出现应力开裂。下方的底板延伸出两个同轴方向的安装孔，是整个零件的固定基准，用来把整个支架锁死在设备机架的安装面上，

　　两个孔的中心距留足了安装余量，适配M6到M8规格的内六角圆柱头螺钉，装配时不需要额外扩孔就能直接对位，孔位周边同样做了凸台加厚，避免螺钉锁紧时压溃零件表面，也能提升安装面的接触刚度，减少支架工作时的共振晃动。设计这类零件的时候，首先要确定的是上方铰接孔和下方安装面的空间角度，这个角度直接决定了连接摆杆的运动轨迹，要是角度偏差超过2度，摆杆动作时就会出现卡滞，甚至和周边的护板、管线产生刮碰。建模时先从下方安装基准面开始绘制草图，把两个安装孔的中心距、底板的轮廓尺寸定死，底板的边缘做了R3的圆角过渡，不是为了好看，是为了避免热处理或者激光切割下料时，直角位置出现应力集中导致的开裂，也能防止装配时锐边划伤操作人员的手套。

　　之后再向上拉伸立臂结构，立臂和底板的衔接位置做了大半径的过渡圆角，这个位置是整个零件的应力集中区，要是直接做直角衔接，摆杆承受冲击载荷的时候，很容易从衔接位置直接断裂，实际加工时这个圆角的粗糙度要控制在Ra3.2以内，减少应力集中的影响。从安装边界来看，这个零件的整体厚度方向尺寸控制在12mm，安装后突出机架表面的高度不超过65mm，不会和周边布置的线槽、传感器支架产生位置干涉，下方两个安装孔的中心距为42mm，适配常见的2040铝型材、40方管机架的安装孔位，不需要额外在机架上重新打孔，直接用现有T型螺母就能固定。上方铰接孔的内径为10mm，适配标准的10mm直径圆柱销轴，孔的轴向长度为18mm，足够容纳配套的轴套和卡簧槽，

　　装配时销轴穿入后可以在两端加装轴用挡圈，防止摆杆动作时销轴窜出。实际应用中，这类支架常用来承接小型气缸的尾部铰接、检测摆杆的旋转支点、安全门的合页替代支座，因为是一体成型的结构，比焊接拼接的支架刚度更好，长期使用不会出现焊缝开裂的问题，建模时还要注意各个孔位的同轴度、垂直度公差，上方铰接孔的轴线要和下方安装面保持平行，平行度公差控制在0.1mm以内，不然摆杆转动时会出现别劲的情况，加速销轴和孔壁的磨损。零件的所有外露棱边都做了0.5mm的倒角去毛刺处理，不管是数控加工还是3D打印打样，都不需要后期额外做钳工去毛刺的工序，能减少后续的装配工作量。另外立臂的侧面做了等壁厚设计，整体壁厚均匀，要是采用注塑或者粉末冶金工艺加工的话，不会出现缩孔、变形的问题，就算是采用铝板数控铣加工，也能减少材料的去除量，降低加工成本。很多新手在做这类练习件的时候，容易把各个孔的位置画错，或者忽略过渡圆角的作用，把所有衔接位置都做成直角，虽然建模的时候快了，但是实际生产出来根本没法用，做这类结构练习的时候，要多结合现场的装配场景考虑，比如螺钉安装时的扳手空间够不够，销轴装配时有没有足够的操作空间，零件安装后会不会和周边部件干涉，这些细节才是结构设计里真正需要注意的点，而不是单纯把外形画出来就完成任务。
