登山用U型钢丝绳紧固夹结构设计

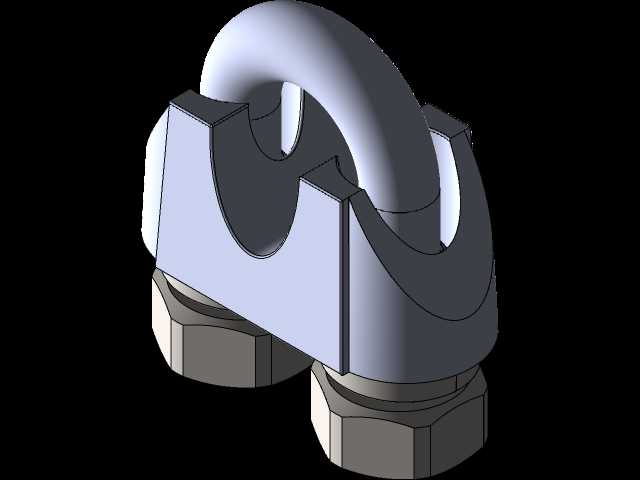

　　在户外登山、高空作业、起重吊装这类涉及绳索承载的场景里，绳索的固定接头可靠性直接决定作业安全，这款U型绳索夹就是针对钢丝绳类柔性承载索的锁紧固定需求设计的连接件。从结构上看，它采用经典的鞍座式夹体搭配U型弯螺栓、双六角锁紧螺母的组合形式，夹体的鞍座面做了与U型螺栓弯弧匹配的内凹圆弧槽，安装时钢丝绳嵌在U型螺栓与鞍座的圆弧槽之间，通过拧紧两侧螺母，让U型螺栓将钢丝绳紧紧压合在鞍座的贴合面上，依靠接触面的静摩擦力实现钢丝绳的锁紧固定，避免绳索受拉时出现滑移、脱头的问题。

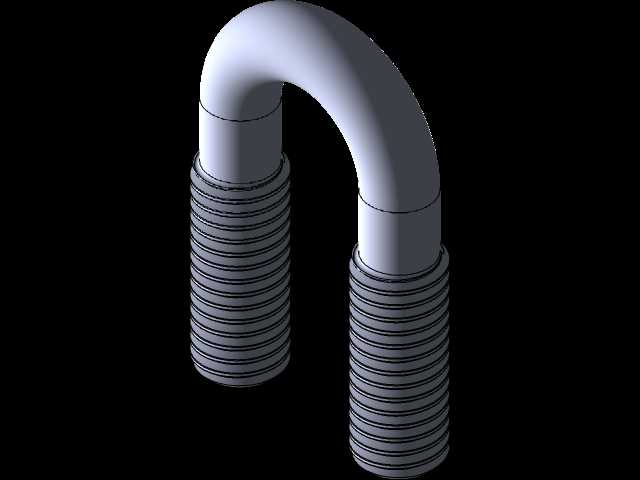

　　设计过程中首先要考虑的是承载匹配性，夹体的内弧曲率需要适配对应规格的钢丝绳外径，弧面不能出现尖锐棱角，防止锁紧时棱角切割钢丝绳外层钢丝，造成绳索强度折损；鞍座的承压面宽度要足够，保证锁紧时单位面积压力不会超过钢丝绳外层的承压极限，避免压溃绳芯导致绳索提前失效。U型螺栓的弯弧部分采用冷弯成型工艺保证弧度圆整，螺纹段长度要预留足够的锁紧行程，同时要保证两侧螺纹同轴度，避免拧紧时出现别劲、螺母卡滞的问题，双螺母的设计是为了起到防松作用，在户外振动、载荷波动的工况下，避免螺母回转松脱导致锁紧力下降。

　　从安装边界来看，这类绳索夹在实际使用时需要注意排布间距，通常固定一个绳头需要搭配3-4个同规格夹体，夹体之间的间距要保持在钢丝绳直径的6-8倍，最后一个夹体要距离绳尾留出足够的安全长度，防止绳头滑脱；安装时要注意U型螺栓的朝向，必须将U型侧抵在钢丝绳的活头段，鞍座贴合在主承载绳段，避免活头段被U型螺栓反复弯折造成疲劳断丝。夹体本身的外形尺寸要适配对应绳索规格，比如适配10mm钢丝绳的夹体，整体宽度在35mm左右，U型螺栓的中心距要略大于钢丝绳直径，保证锁紧时绳索能完全嵌入弧槽内，六角螺母的对边尺寸符合标准紧固件规格，现场安装时用普通扳手即可完成锁紧作业，不需要特殊工装。

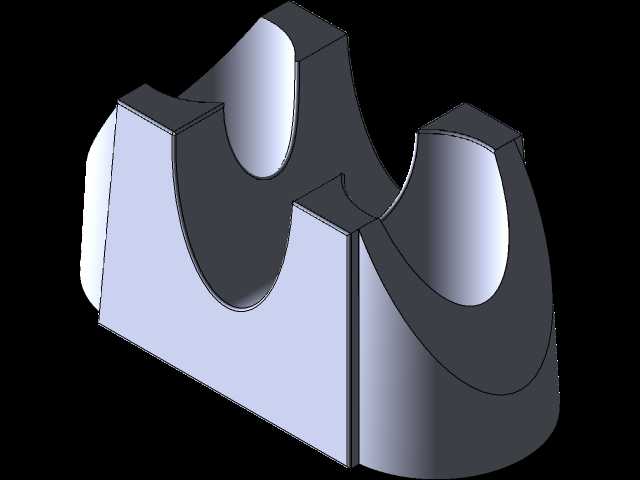

　　在登山场景使用时，这类绳索夹除了要满足静载强度要求，还要考虑低温、潮湿环境下的耐锈蚀性能，夹体和螺栓通常会做镀锌或者达克罗表面处理，避免户外长期使用出现锈蚀卡滞，影响后续拆装调整。和普通的冲压绳卡相比，这款铸造成型的鞍座夹体刚性更好，锁紧时不会出现夹体变形导致锁紧力不均的问题，双螺母锁紧结构的防松性能更可靠，能适应登山过程中脚步移动、绳索晃动带来的持续振动载荷，不会因为频繁振动出现松脱。设计时还特意在鞍座的两侧做了限位凸台，刚好卡在U型螺栓的两个直杆外侧，安装时能快速定位U型螺栓的位置，不需要反复调整对齐，提升现场安装效率，凸台也能避免锁紧过程中U型螺栓出现侧向偏移，保证两侧锁紧力均匀作用在绳索上。

　　实际选型时要注意，绳索夹的额定载荷必须大于绳索的实际工作载荷，不能用小规格夹体固定大直径绳索，否则会因为弧面不匹配导致锁紧力不足，容易出现绳索滑移；也不能用大规格夹体固定小直径绳索，否则会因为弧面间隙过大，无法有效压紧绳索。安装完成后要做试拉验证，加载到工作载荷后检查夹体是否有滑移、螺母是否有松动，确认无误后才能投入正式使用，在长期使用过程中也要定期检查锁紧状态，尤其是经历过冲击载荷之后，要及时复紧螺母，保证锁紧力维持在可靠区间。
