电动汽车交流充电枪结构设计

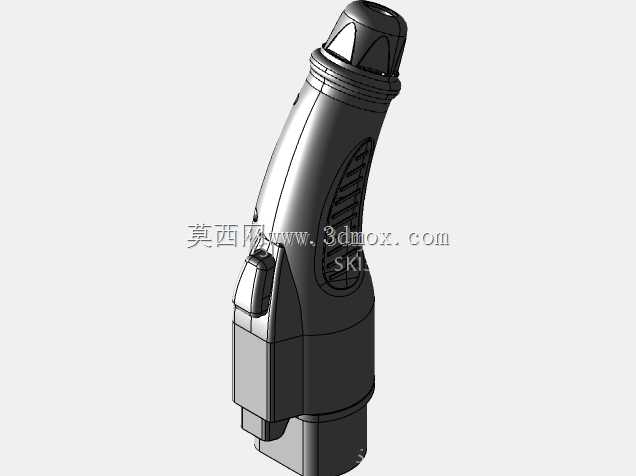

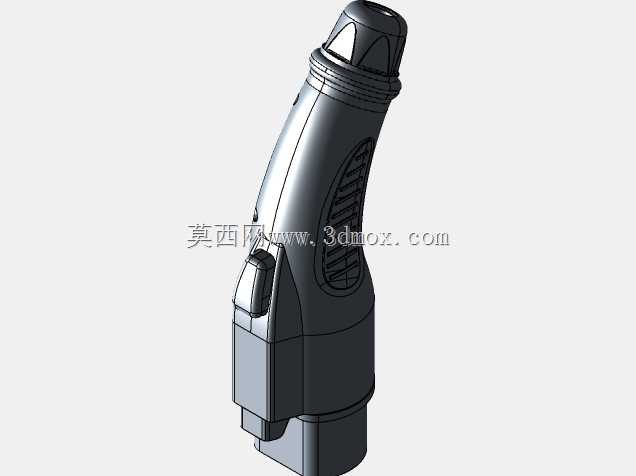

　　这款充电连接装置的三维结构，完全围绕户外公共充电场景、私人家用桩场景的实际使用需求搭建，日常使用中，用户需要单手握持完成插拔、锁止、解锁全流程，因此握把区域的曲面弧度完全贴合成年男性手掌自然握持的形态，指腹接触位置做了内凹的防滑筋条排布，筋条间距控制在8mm，既不会因为间隙过大卡入手指，也不会因为过密导致握持打滑，哪怕雨天戴薄劳保手套操作，也能获得足够的摩擦阻力。枪身主体的壳体采用上下分壳的装配结构，分型面沿着枪身中轴线平滑过渡，没有突兀的棱角凸起，避免用户插拔时剐蹭手部，同时壳体边缘预留了1.2mm的超声波焊接筋位，装配后可以达到IP54以上的防护等级，适配户外露天充电桩的使用环境，遇到小雨天气或者桩体周边溅水的情况，

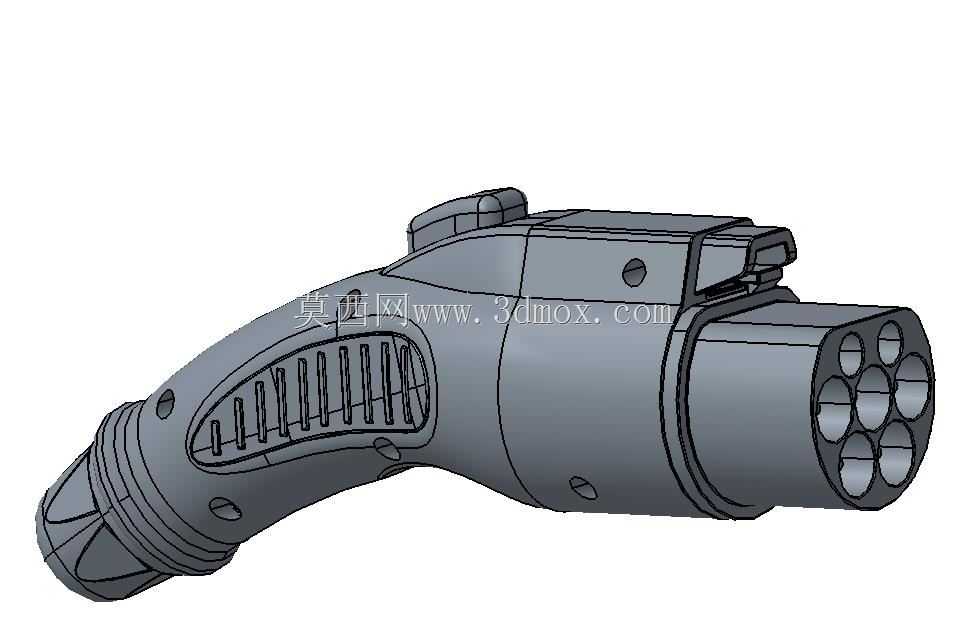

　　不会出现内部导电件进水短路的风险。枪头端的插合面按照七孔交流接口的标准尺寸排布，七个导电端子的相对位置公差控制在0.1mm以内，插合时可以和车辆端插座精准对位，不会出现端子错位顶弯的问题，端子外围设计了一圈突出的密封胶圈安装槽，胶圈压缩量设定为0.8mm，插合到位后胶圈刚好填满枪头与插座之间的间隙，阻挡灰尘、水汽进入接触区域。枪身侧面的解锁按键采用杠杆式结构，按键的按压力度调校在15N左右，用户单手握持时拇指可以自然搭在按键表面，按动时不需要过度发力，按键下方预留了微动开关的安装空间，解锁信号可以同步传递给车辆端的充电控制模块，避免带载拔插产生拉弧损伤端子。枪尾的线缆进线位置做了喇叭口式的防弯折结构，

　　橡胶护套的长度延伸至握把末端120mm位置，用户拖拽线缆、调整充电枪角度时，弯折应力会被护套均匀分散，不会集中在进线口位置导致线缆内芯折断，护套和壳体的连接位置设计了环形卡扣槽，装配后护套不会被拉扯脱落。内部的走线空间预留了足够的冗余，动力线、信号线的排布路径都设计了对应的压线筋位，装配时可以将线材固定在指定位置，避免车辆碾压线缆、外力拉扯时线材受力直接拉扯端子焊接点，提升长期使用的可靠性。枪身表面没有多余的装饰结构，所有的曲面设计都服务于握持手感与装配需求，整体重量控制在用户单手握持操作无明显负重感的区间，哪怕是长时间举持对准充电口，也不会出现手部酸胀的问题。插合面的导向倒角做了15度的斜度处理，

　　用户对准充电口时不需要完全精准对位，顺着倒角就可以顺利滑入导向位置，降低盲操作的难度，锁止结构的卡爪采用耐磨工程塑料材质，插拔寿命可以满足万次以上的使用需求，长期使用不会出现卡爪磨损导致锁止失效的问题。壳体表面的筋条除了防滑作用，还可以增加壳体的结构强度，日常使用中轻微磕碰、掉落不会出现壳体开裂的问题，内部的导电件安装位都设计了定位柱，装配时不需要反复调整位置，直接顺着定位柱就可以完成端子组件的安装，提升生产装配的效率。
