带安装支座外螺纹管道连接固定夹

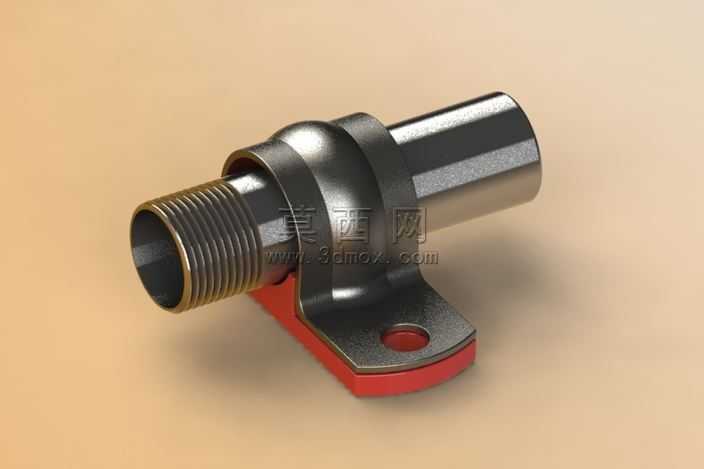

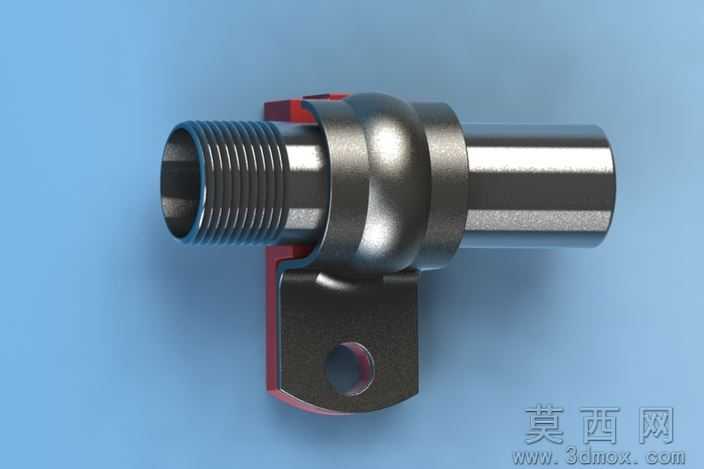

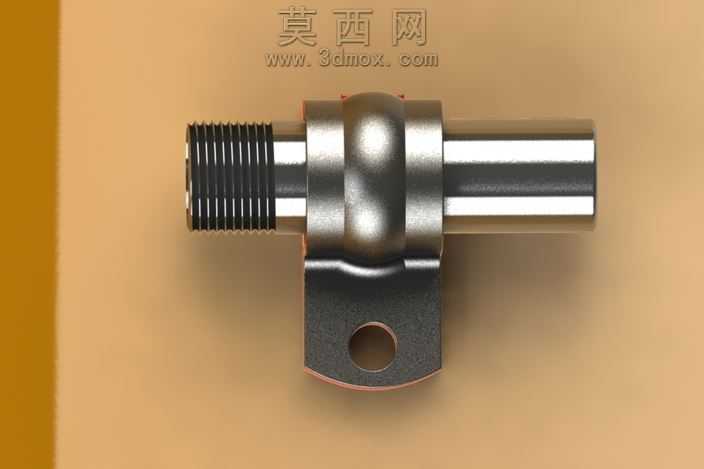

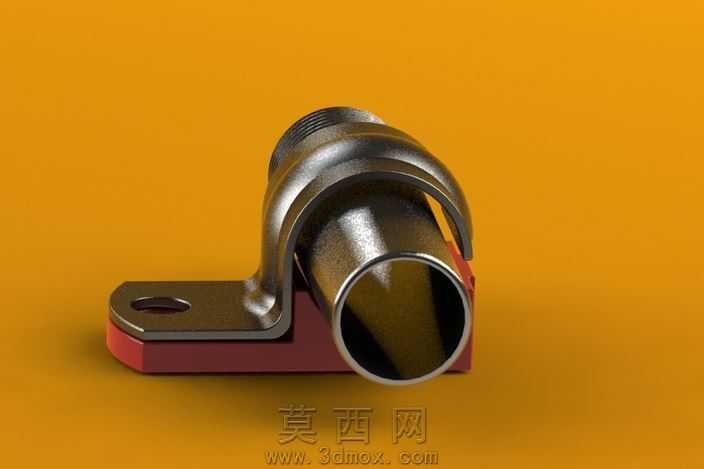

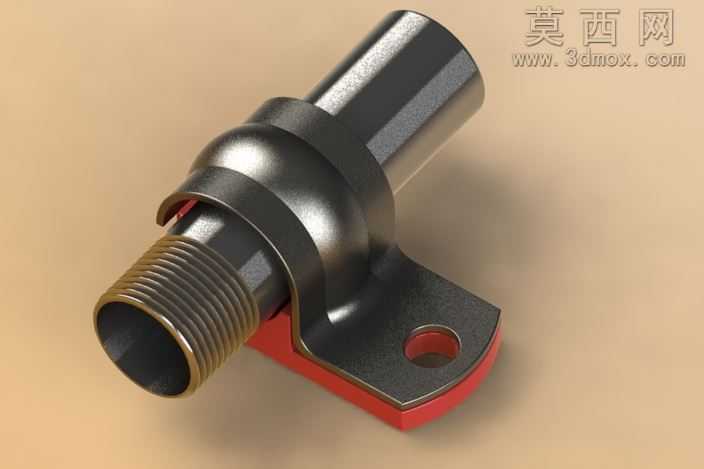

本作品为管道连接固定用的管道夹三维模型，建模阶段采用参数化特征建模思路完成整体结构搭建，首先绘制主体回转体的截面轮廓，通过回转特征生成管道夹的主体通腔结构，精准还原左端外螺纹段的牙型轮廓，采用螺旋线配合扫描切除的方式完成标准螺纹的建模，保证螺纹参数符合通用管路连接的尺寸规范，右端光滑圆柱插接段严格控制同轴度公差，与中部凸缘结构做平滑过渡处理，避免应力集中的结构缺陷。中部的安装支座部分采用拉伸凸台特征生成，与主体回转结构做合并布尔运算，支座底部设计有红色密封减震垫层，通过单独的实体建模完成垫层结构，精准还原垫层与金属基体的贴合间隙，支座上的安装通孔采用沉孔设计，适配标准紧固件的安装尺寸，保证安装后螺栓头部不会突出支座平面。材质与渲染阶段，金属主体部分采用镀镍金属材质，调整材质的粗糙度、金属度参数，还原金属表面细腻的磨砂反光效果，螺纹段做细微的纹理强化处理，凸显螺纹的牙型立体感，底部减震垫层采用哑光橡胶材质，设置合适的漫反射粗糙度，模拟橡胶材质的柔和吸光特性，场景采用暖米色纯色背景，布置三点布光系统，主光从侧上方打亮主体结构，勾勒金属表面的高光轮廓，辅光弱化暗部阴影，补光提亮支座底部的细节，避免暗部死黑，最终渲染图清晰展现模型的结构层次与材质质感。结构设计上充分考虑管路固定的实际使用需求，主体通腔保证管路的流通顺畅，安装支座提供稳定的安装定位，外螺纹段可直接与带内螺纹的管路部件旋接，光滑插接段可适配软管套接，兼顾硬管与软管的连接固定需求，整体结构紧凑无冗余特征，各部分壁厚均匀，符合五金配件的加工工艺要求，建模过程中对所有锐边做了合适的圆角过渡处理，既还原实际产品的倒角工艺，也避免渲染时出现锐边的光影瑕疵，模型的所有尺寸均参考通用管路配件的行业标准设定，可直接用于管路系统的装配模拟、产品展示以及加工参考。
