拆解式机械压力表内部结构三维设计

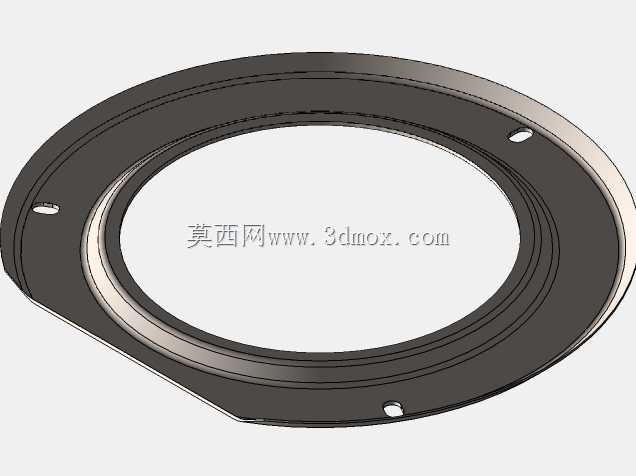

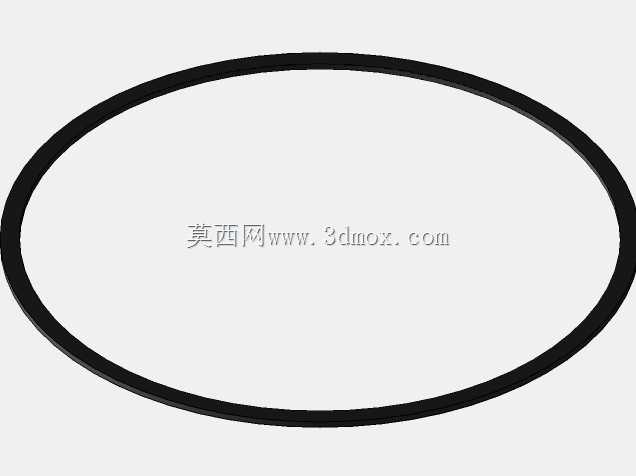

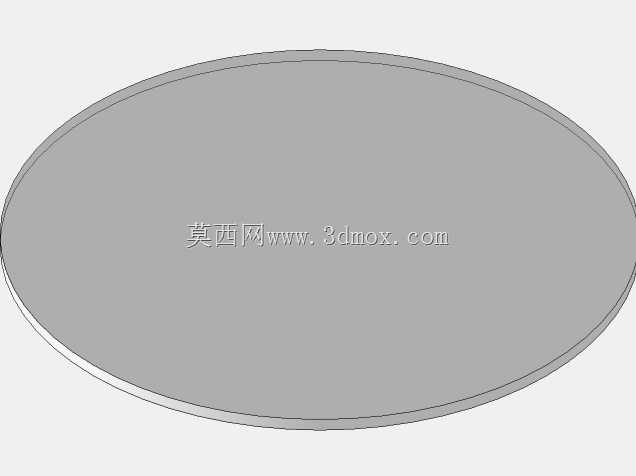

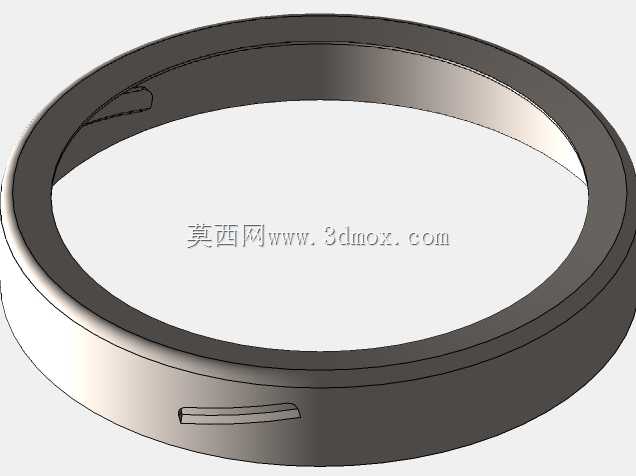

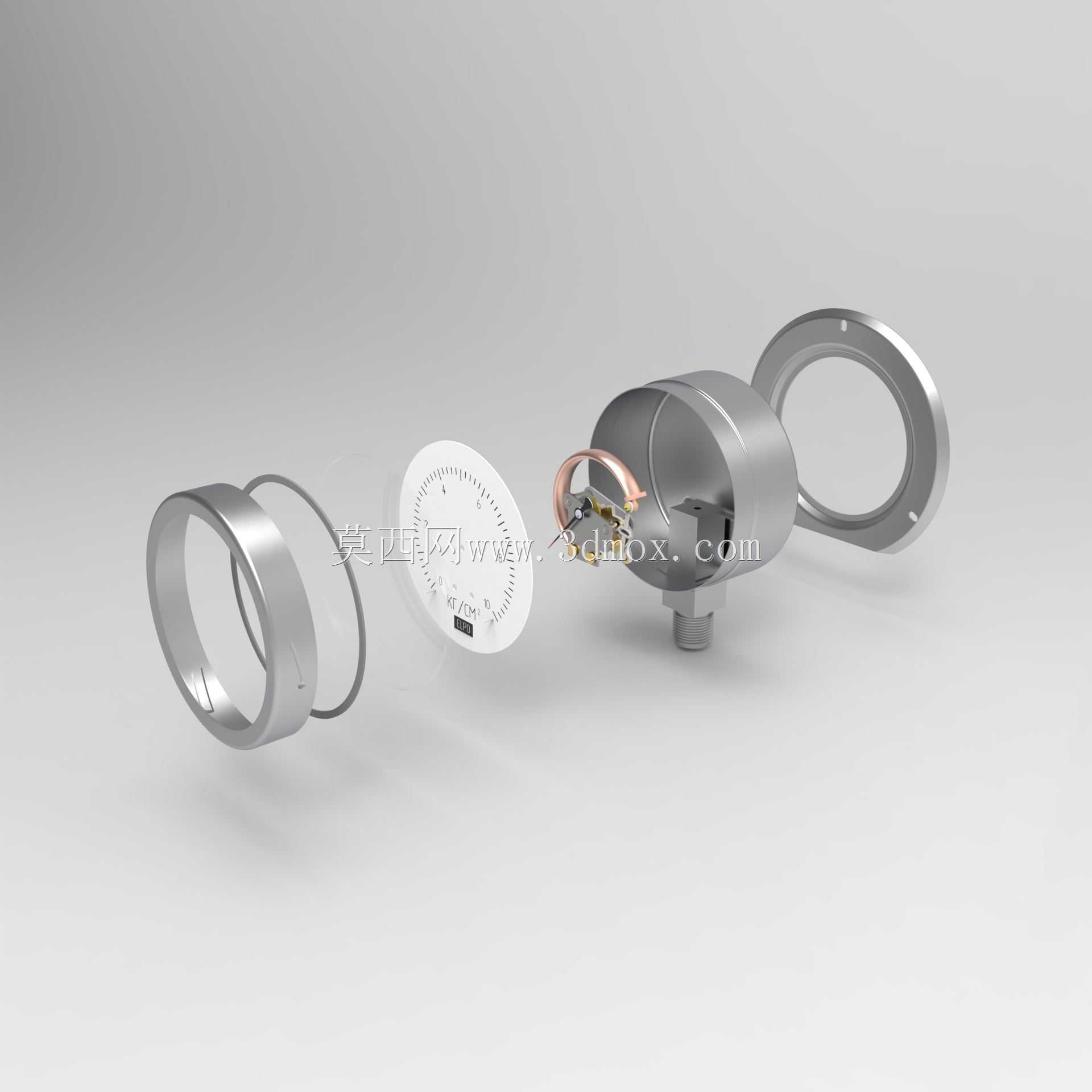

　　这款机械压力表的三维结构设计，完全围绕工业现场压力检测的实际使用需求展开，从拆解视图可以清晰看到各部件的装配逻辑与功能分工，没有多余的冗余结构，每一个零件都承担着明确的功能作用。在工业管路系统、液压站、气动设备、供水供气系统的现场运维与设备配套中，这类机械压力表是最基础也最可靠的压力检测元件，不需要外接供电，依靠介质压力直接驱动内部机械结构完成示数，在强电磁干扰、潮湿、高低温等复杂工业环境下的稳定性远高于电子类压力检测元件，是设备配套、管路巡检、压力点位监测的首选检测部件。从设计思路来看，这款压力表采用了模块化的分层装配结构，最外侧的金属压圈负责将透明表蒙与表壳压紧密封，配合表壳内侧的密封圈，能够实现IP65级别的防护能力，

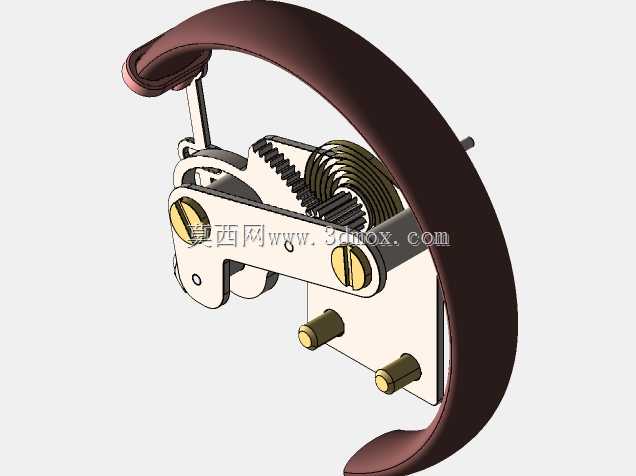

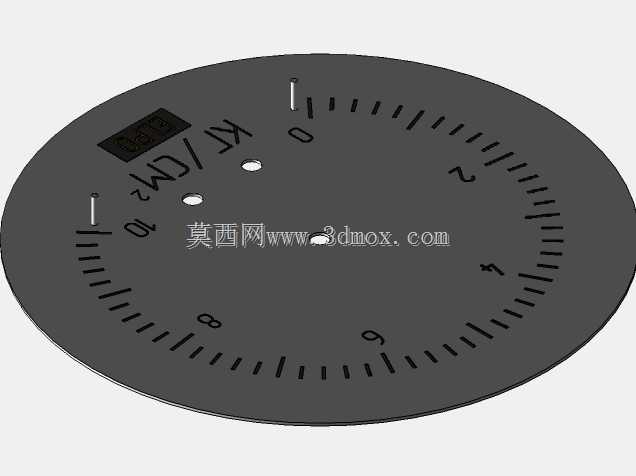

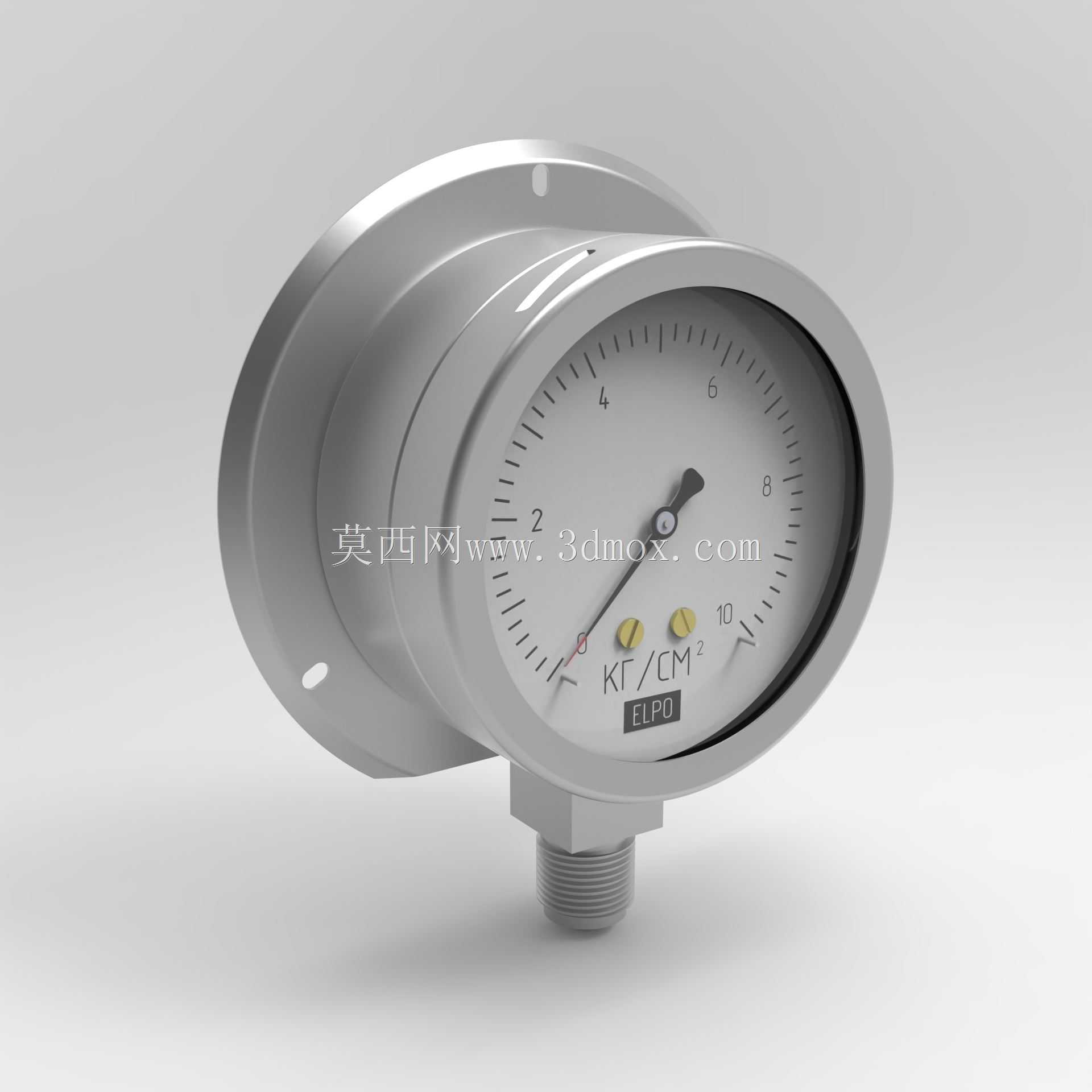

　　避免现场的粉尘、水汽、油污进入表体内部影响传动结构的灵活性，这一点在户外管路、液压设备旁等多尘多油的使用场景下尤为重要，很多现场压力表的失效都是因为密封失效导致内部传动件卡涩，示数偏差过大。中间的表盘刻度层采用了清晰的刻度标识设计，刻度线的粗细、数字的字号都经过实际视距验证，在1米左右的常规巡检距离下可以快速读取出压力数值，不需要凑近表盘仔细辨认，适配现场巡检人员快速排查点位压力的工作节奏。核心的压力感应与传动部分，采用了弹簧管作为压力感应元件，介质从底部的外螺纹接头进入表体后，通入弧形的弹簧管内部，当介质压力变化时，弹簧管会产生对应的弹性形变，形变位移通过连杆机构传递给中心的指针转轴，带动机芯齿轮组放大位移量，

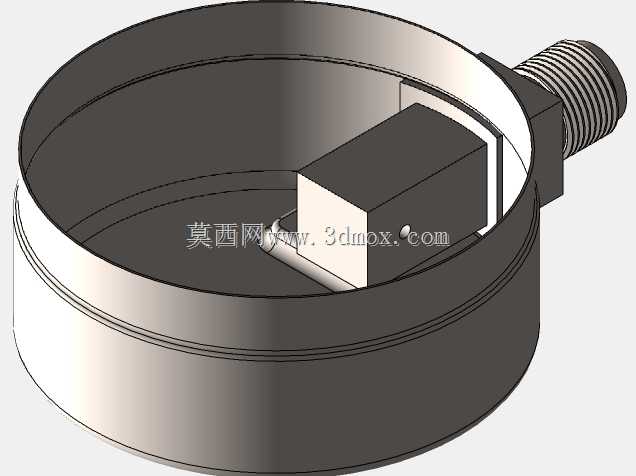

　　最终带动指针在表盘上指示出对应的压力数值，这套传动结构的放大比经过反复调校，能够保证全量程范围内的示数线性度，避免低压力段示数不灵敏、高压力段示数超差的问题。从安装边界来看，这款压力表采用了标准的径向安装结构，底部的外螺纹接头为通用工业管螺纹规格，可以直接适配市面上绝大多数的压力检测点位预留接口，不需要额外加工转换接头；表壳的外径为常规工业压力表通用尺寸，既可以直接通过接头螺纹拧装在管路点位上，也可以配合表弯、缓冲管安装在高温、脉冲压力的点位上，还能适配常规的压力表安装支架，实现面板嵌入式安装、支架固定安装等多种安装方式，不需要针对安装场景额外修改表体结构。在结构细节设计上，表壳采用了拉伸成型的金属壳体，壁厚均匀，

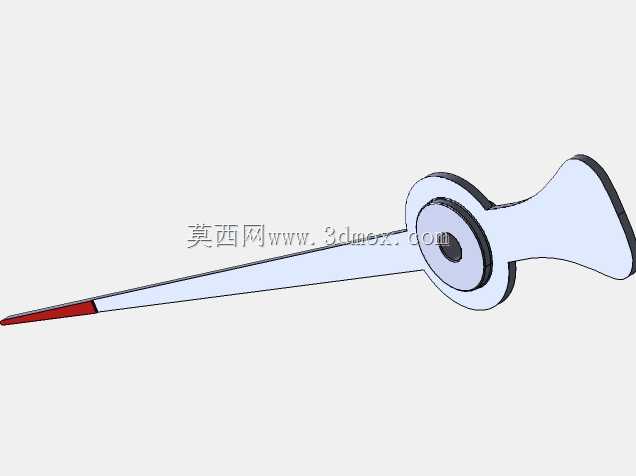

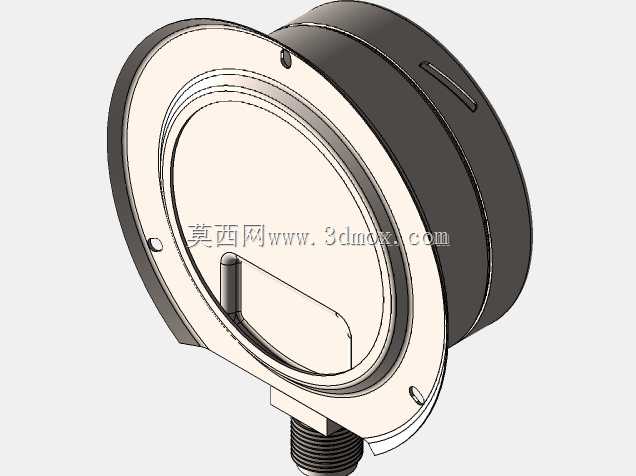

　　既能够为内部机芯提供足够的防护强度，避免现场磕碰导致表体变形卡滞指针，也能控制整体重量，不会因为表体自重过大给管路接头带来额外的负载；后盖与表壳采用卷边压合的密封结构，后期校准时可以拆开后盖调整机芯的连杆位置，完成示数校准后再重新压合密封，兼顾了密封性能与后期维护的便利性。指针部分采用了轻量化的金属指针，动平衡经过调校，在设备存在小幅振动的使用场景下，不会因为指针自身惯性导致指针抖动、示数不准，配合表壳内部填充阻尼液的预留结构，也可以直接改装为耐震压力表，适配柱塞泵出口、冲压设备液压管路等存在压力脉冲、设备振动的使用场景。整套结构的配合公差都经过合理设定，传动部件之间的间隙控制在合理范围内，既不会因为间隙过小导致环境温度变化时结构卡滞，也不会因为间隙过大导致示数回程差超标，完全符合工业压力表的相关精度标准要求，能够覆盖从低压供水系统到中高压液压系统的不同压力检测量程需求，只需要更换对应刚度的弹簧管与匹配刻度的表盘，就可以快速衍生出不同量程的同系列压力表产品，大幅降低同系列产品的设计与制造成本。
