双列直插28脚微控制器封装结构

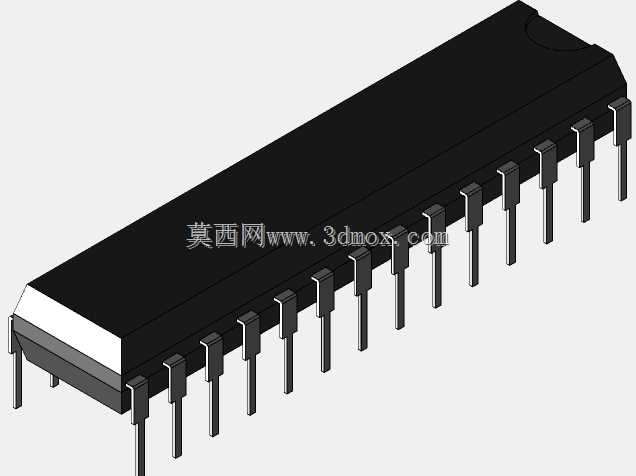

　　在工业控制板卡、消费电子主控板、教学实验开发板的硬件设计环节中，双列直插封装的微控制器是极为常见的核心器件，这类封装的芯片无需专用焊接治具，既可以通过波峰焊完成批量生产装配，也能配合IC插座实现免焊接插拔，方便研发阶段的芯片更换与程序烧写调试，在小批量试制、电子教学实训、老旧设备维修替换场景中应用占比极高。本次呈现的封装结构完全遵循标准DIP28的外形规范，整体采用黑色环氧树脂模塑成型的主体结构，主体两侧对称排布14根直插式引脚，单排引脚中心间距严格匹配2.54mm通用面包板与标准IC插座的孔位间距，两排引脚之间的跨距符合行业通用DIP28封装的安装尺寸要求，可直接适配市面上绝大多数通用28脚IC插座、

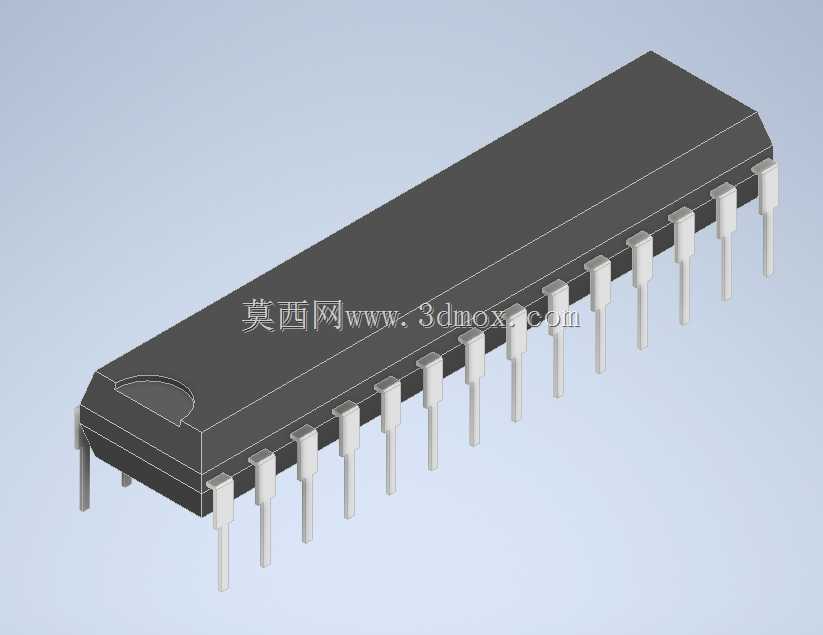

　　万能板以及量产PCB的封装焊盘，不会出现安装错位、引脚无法插入的问题。从设计细节来看，芯片主体一端设置有半圆形的定位缺口，这一结构是直插封装芯片的标准定位标识，装配时将缺口对应PCB丝印的缺口标记，即可快速确认1号引脚的位置，避免反向插装导致的芯片烧毁、电路短路问题；每根引脚都采用了弯折成型的结构，引脚伸出主体的长度、引脚根部的弯折弧度都经过反复校核，既保证引脚插入焊盘后有足够的焊接吃锡长度，也避免引脚过长导致装配后与板上其他低矮元件产生干涉。在结构建模过程中，首先根据JEDEC标准中DIP28封装的尺寸参数绘制主体轮廓，将环氧树脂主体的边角做了微小的倒角处理，还原真实塑封工艺的成型特征，避免直角结构带来的建模失真；

　　引脚部分单独建模后按照等距阵列排布，每根引脚的截面尺寸、表面镀层的视觉特征都做了对应还原，引脚与主体衔接的位置做了自然的过渡处理，还原实际封装生产中引脚与塑封体结合的工艺特征，没有出现生硬的拼接缝隙。这类封装模型在硬件结构设计阶段的作用十分关键，结构工程师在完成PCB布局后，需要将准确的芯片三维模型导入装配环境，校核芯片与周边外壳、散热片、接插件之间的安全间隙，尤其是在设计紧凑式控制盒、嵌入式采集模块时，芯片上方的空间余量、引脚焊接后的突出高度都会影响整体外壳的尺寸设计，如果模型尺寸存在偏差，很容易出现装配时芯片顶到外壳、或者与相邻元件产生空间干涉的问题。不同于贴片封装的芯片，DIP封装的器件引脚具备一定的形变余量，

　　在手工焊接维修时可以轻微调整引脚间距适配孔位存在微小偏差的PCB，但在批量生产的波峰焊工序中，引脚的共面度要求十分严格，建模时也还原了所有引脚端面处于同一平面的特征，能够帮助工艺工程师提前评估焊盘设计的合理性，避免出现虚焊、连焊的工艺问题。在教学实验设备的设计中，这类DIP封装的芯片模型还可以用于搭建虚拟装配实训场景，让学员直观认识直插芯片的定位特征、引脚排布规律，掌握正确的芯片安装方向识别方法，减少实际操作中插反芯片的失误。此外，在做设备的维修维护模拟时，精准的封装模型也能帮助维修人员快速识别芯片型号位置，规划拆装操作的空间路径，避免拆装过程中碰损周边的小型贴片元件。整个模型的外形边界完全按照实际器件的最大实体尺寸构建，没有做多余的简化或者夸张的艺术处理，所有结构特征都服务于工程实际的装配校核、布局验证需求，能够直接导入各类三维装配环境，用于控制板卡的整体结构干涉检查、设备内部的元器件布局优化工作。
