双列直插16引脚逻辑集成电路封装结构

　　在民用消费电子、工业控制板卡、老式数字逻辑电路搭建、教学实验电路板开发场景中，双列直插封装的逻辑芯片始终是硬件开发、样机调试阶段绕不开的基础元器件，本次建模的K561系列16引脚直插逻辑器件，完全还原了苏联/俄罗斯产CMOS逻辑芯片的实体封装特征，可直接用于PCB布局干涉检查、电路板装配仿真、产品爆炸图制作、教学演示动画搭建等工程场景。从实际电路功能来看，该系列芯片属于CMOS数字逻辑器件，可实现对应逻辑门、触发器或者计数类电路功能，在老式工控板维修复刻、复古计算机硬件复原、学生电子竞赛样机制作中，这类直插器件凭借无需专用焊接设备、可反复插拔调试、容错率高的特性，至今仍有不可替代的应用价值，尤其是在面包板搭试电路阶段，

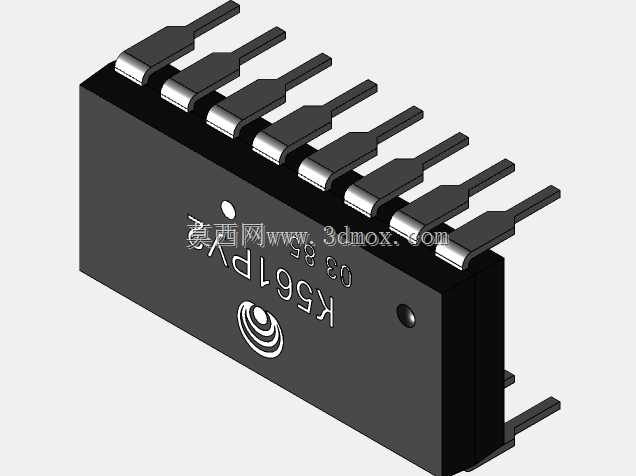

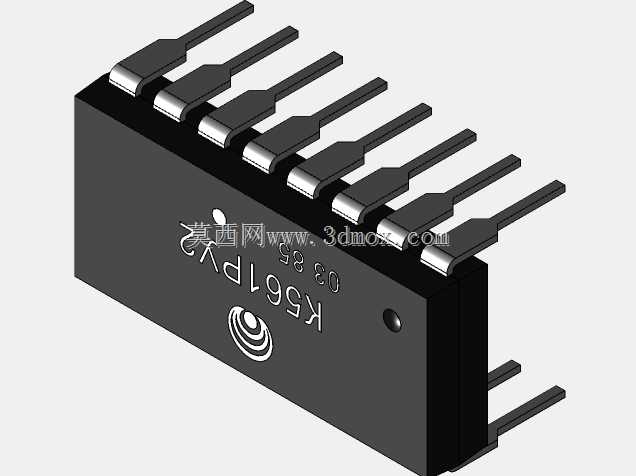

　　直插封装的引脚间距适配标准面包板插孔，不需要额外转接座就能直接完成电路验证。建模过程中首先还原了封装本体的外形特征：黑色环氧模塑料主体的边角做了符合实际生产工艺的微小倒角，本体表面的标识印刷位置、引脚1定位圆点的凹陷特征、顶部厂家标识的浮雕细节都做了1:1还原，没有过度简化工艺细节，避免在做产品渲染或者装配动画时出现失真问题。引脚部分完全按照DIP16封装的标准尺寸做了参数化建模，相邻引脚的中心间距严格控制在2.54mm，也就是行业通用的0.1英寸标准间距，两列引脚之间的排距为7.62mm，完全匹配通用IC插座、面包板、万能板的安装孔位，引脚的截面尺寸、伸出本体的长度、引脚末端的轻微弯折特征都按照实际器件的成型工艺做了还原，

　　在做PCB装配仿真时，可以直接导入模型检查引脚与焊盘的对位精度、器件本体与周边电解电容、电阻、接插件的安全间隙，避免实际打样后出现器件干涉、无法插装的问题。安装边界方面，建模时预留了标准IC插座的装配空间，模型本体的高度、引脚伸出长度都考虑了波峰焊工艺的引脚留长要求，在做整机结构布局时，该模型可以直接放入PCB的对应封装位置，检查器件与上下壳体的距离、与散热片的间隙，不需要额外调整尺寸比例。不同于贴片封装的器件，这类双列直插器件在维修场景中可以直接插拔更换，不需要热风枪等专用工具，因此在建模时特意还原了引脚与本体结合处的环氧包封特征，在做维修过程仿真、装配工艺演示时，可以准确表现引脚插装、拔出的受力位置，

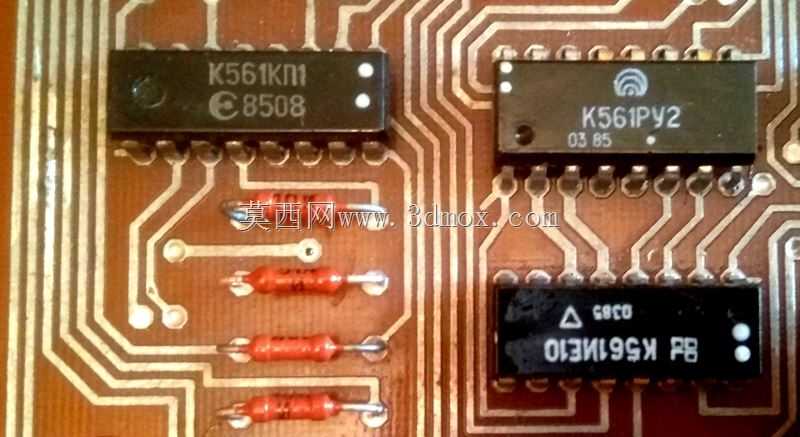

　　避免仿真动画出现不符合实际操作逻辑的穿模问题。对于硬件开发工程师来说，准确的封装三维模型可以在结构设计阶段提前规避很多装配问题，比如很多新手工程师在布局时只看二维封装的尺寸，忽略了器件本体的实际高度、引脚的实际成型角度，导致打样后器件与外壳顶死、或者引脚无法插入焊盘，这个模型完全按照实体器件的实测尺寸建模，本体宽度、长度、引脚的位置度公差都控制在工业级建模允许的误差范围内，不管是用于自动化产线的插件仿真、还是用于教学课件的器件展示，都能满足精度要求。另外在做产品BOM表展示、电路板装配说明书制作时，带完整细节的IC模型可以让文档的专业度大幅提升，不需要额外拍摄实物照片，直接渲染模型就能得到清晰的器件展示图，还可以根据需要调整视角，展示引脚排列、定位标识等关键信息，帮助生产线操作人员快速识别器件安装方向，避免插反芯片造成电路烧毁的问题。在复古电子设备修复场景中，这类苏制系列逻辑芯片的替代件选型、PCB复刻都需要准确的三维模型做干涉检查，很多老式设备的电路板空间非常紧凑，更换不同厂家的同型号芯片时，本体尺寸的微小差异就可能导致装配问题，这个模型还原了原器件的真实外形尺寸，可以直接导入复刻的PCB文件中做装配验证，确保复刻的电路板可以正常安装原型号或者替代型号的器件。
