陶瓷双列直插封装集成电路芯片结构

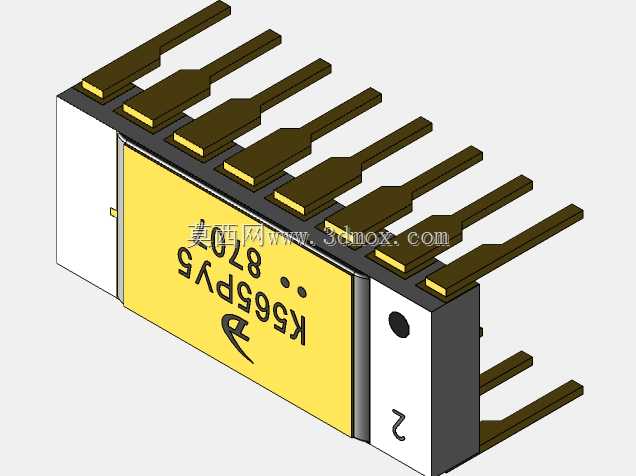

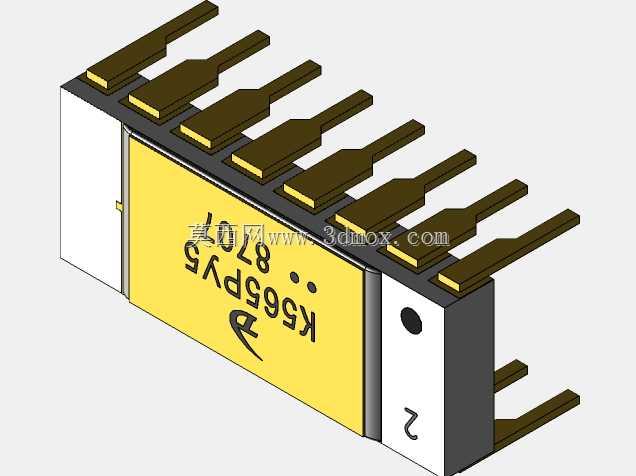

　　在工业控制板卡、老式军工电子设备、高可靠性测试仪器的电路搭建场景中，这类陶瓷双列直插封装的集成电路始终占据着不可替代的位置，不同于民用消费级塑料封装芯片的低成本取向，陶瓷封装的器件在宽温域工作环境、抗机械冲击、耐潮湿腐蚀的表现上，有着塑料封装无法比拟的优势，尤其在-55℃到125℃的极端工作温区，陶瓷基材的热膨胀系数与内部硅片的匹配度更高，长期工作下不会因为基材形变拉扯内部键合引线导致失效。从结构设计上看，这款16引脚的CERDIP封装器件，引脚采用对称式双列排布，引脚间距为2.54mm标准工业间距，刚好匹配通用面包板、通孔焊接PCB的孔位设计，不需要额外定制转接板就能直接完成焊接装配，引脚材质采用可伐合金镀金处理，

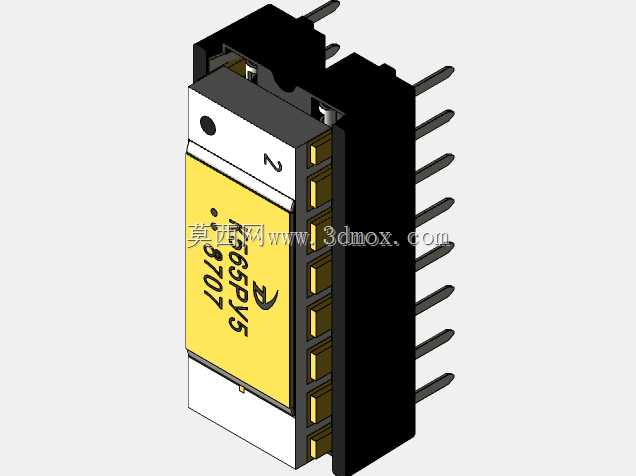

　　既保证了焊接时的润湿性，也能在长期存储或工作中避免引脚氧化导致的接触不良。封装主体采用高温烧结陶瓷基座加金属盖板的密封结构，基座上的引脚通过玻璃绝缘子与陶瓷基座实现绝缘与密封，整个封装腔体内部充入干燥惰性气体，完全隔绝外界水汽、粉尘对内部晶圆的侵蚀，这也是这类器件能在高湿、高盐雾的恶劣工况下长期稳定工作的核心设计逻辑。在做三维结构建模的时候，需要重点把控几个安装边界的尺寸公差：首先是引脚的共面度，所有引脚的底部平面度误差需要控制在0.1mm以内，否则在波峰焊或者手工焊接的时候会出现虚焊、引脚翘起的问题；其次是封装本体的宽度方向尺寸，要匹配标准IC插座的卡槽宽度，预留0.1-0.2mm的装配间隙，

　　避免插装时出现卡滞或者间隙过大导致的接触松动；另外本体上的定位标记，也就是1脚位置的圆形凹点，需要在模型上准确还原，这个标记是电路装配时区分引脚序号的核心标识，一旦位置偏差会导致整板焊接时芯片装反，直接造成电路短路烧毁。这类封装的器件在实际电路中通常承担逻辑运算、信号放大、接口转换的功能，在做整机结构设计时，需要考虑这类直插器件的安装高度，它的本体高度比表贴封装器件高出不少，在结构空间局促的板卡布局中，要提前预留足够的垂直安装空间，避免和外壳、散热片或者其他板上组件产生干涉。另外陶瓷封装的本体质地偏脆，在建模还原结构的时候，要体现出陶瓷基座的棱角特征，同时还原引脚的弯折角度，

　　标准CERDIP封装的引脚在靠近本体位置有一个成型的弯折角度，这个角度是为了焊接时引脚能顺利插入PCB孔位，同时缓冲焊接时的热应力，避免应力直接传递到陶瓷基座导致封装开裂。在维修替换场景中，这类老型号陶瓷封装芯片的安装尺寸完全兼容同引脚数的标准DIP插座，不需要修改PCB走线就能直接替换同引脚定义的塑料封装器件，不过因为陶瓷封装的散热性能优于塑料封装，在高负载工作场景下不需要额外加装散热片就能稳定运行，这也是很多老式工业设备服役三四十年，板卡上的陶瓷封装芯片依然能正常工作的原因。建模过程中还要注意金属盖板与陶瓷基座的接缝位置，这个位置是平行缝焊的密封焊缝，模型上要体现出这个细微的台阶结构，不要做成完全齐平的一体结构，否则会丢失陶瓷封装的典型结构特征；引脚的镀金层质感和陶瓷本体的哑光质感、盖板的金属亮面质感要在结构上通过面的拆分做区分，方便后续渲染的时候赋予不同的材质属性，还原真实器件的外观特征。在做板卡装配仿真的时候，这类器件的插装力需要控制在合理范围，因为引脚是刚性可伐合金材质，插装力过大容易导致PCB孔位铜箔脱落，插装力过小则会导致接触不良，建模时还原引脚的准确直径和孔位的配合间隙，就能在装配仿真中准确计算出所需的插装力参数，给实际生产装配提供参考。
