直插式LM386音频功率放大芯片封装结构

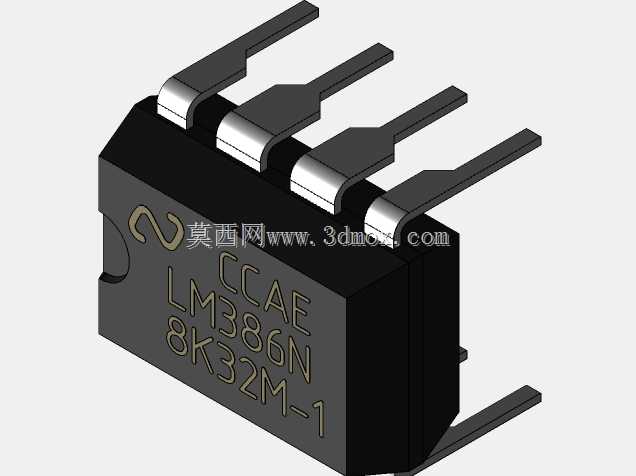

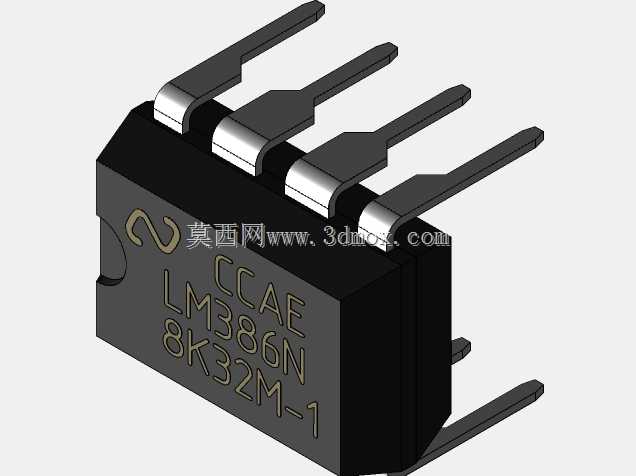

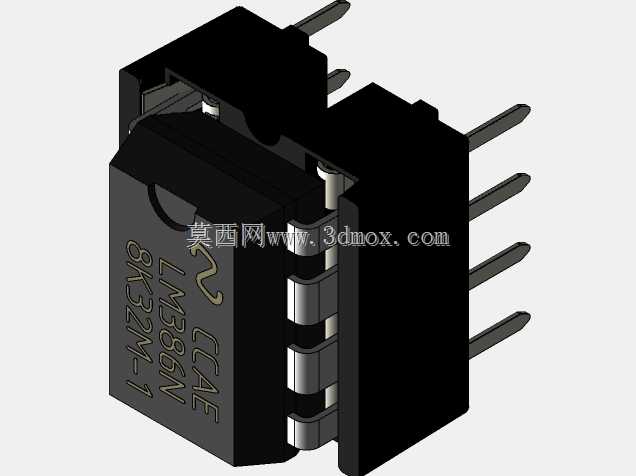

　　在消费类音频设备、小型工业语音播报终端、便携扩音装置的电路设计环节，直插封装的音频功率放大芯片是板级布局中经常用到的核心器件，本次还原的LM386双列直插封装结构，完全按照实际量产器件的物理形态搭建，可直接用于PCB布局干涉校验、整机结构装配模拟、产品演示动画制作等场景。做过小型音频设备结构设计的工程师都清楚，板载直插器件的高度、引脚跨度、塑封本体的倒角细节，往往是影响整机外壳开模、内部走线空间预留的关键因素，很多新手建模时容易忽略引脚的成型弧度、塑封本体表面的标识印刷区域、引脚伸出本体的长度公差，导致后续装配时出现器件顶壳、引脚无法顺利插入焊盘孔位的问题。这款LM386采用标准DIP8封装形式，引脚间距严格遵循2.

　　54mm通用直插器件规范，两列引脚的跨距适配市面上通用的IC插座、万能板以及量产PCB的标准焊盘布局，建模时还原了引脚的折弯成型角度，引脚末端的倒角细节也做了处理，模拟实际器件插装时的导入结构，避免结构装配仿真时出现卡滞的误判。塑封本体部分还原了实际芯片的表面标识区域，包括品牌logo、器件型号、批次标识的印刷位置，本体的边角做了符合实际注塑工艺的微小圆角处理，没有生硬的直角结构，还原真实器件的注塑成型外观。从实际应用场景来看，这款低压音频功率放大器常被用于电池供电的便携收音机、小型桌面音箱、门禁语音播报模块、工业设备提示音输出电路中，工作电压覆盖低压范围，外围电路元件少，不需要额外加装大面积散热片即可驱动小功率扬声器，

　　是小功率音频输出场景的常用选型。在做整机结构设计时，这类直插IC的上方预留空间不能小于器件本体高度加安全间隙，尤其是采用波峰焊工艺的量产板卡，器件本体下方的引脚伸出长度要匹配PCB板厚与焊盘焊接后的余留长度，避免引脚过长触碰下方走线或者结构件。建模过程中没有对器件做夸张的艺术化处理，所有尺寸边界都参考实际量产器件的手册参数，引脚的粗细、塑封本体的厚度、引脚伸出本体的长度都符合行业通用公差范围，既可以用于结构设计阶段的装配干涉检查，也可以用于产品宣传册的器件拆解示意图制作、教学课件中的元器件形态展示。很多工程师在做PCB三维预览时，自带的封装模型往往简化了引脚的折弯结构，塑封本体的尺寸也存在偏差，导入结构装配环境后经常出现和周边电容、

　　电阻、接插件的干涉误报，这款还原度较高的封装模型可以替换简化的库模型，让整机结构仿真的结果更贴近实际装配状态，减少打样阶段的器件干涉问题。另外在做教学演示或者产品操作动画时，精细的器件模型可以更直观地展示板卡上的元器件布局，让观看者清晰识别核心器件的位置与形态，不需要额外添加标注就能快速定位音频放大电路的核心部件。需要注意的是，这款模型还原的是器件的物理封装结构，不涉及内部晶圆的电路构造，仅用于结构设计、装配仿真、演示可视化场景，不能用于芯片半导体层面的工艺仿真。在布局时，DIP8封装的器件要注意和周边电解电容、电位器、接插件的间距预留，尤其是引脚焊接区域要留出足够的焊盘空间与焊接操作空间，避免量产时出现连焊、器件无法贴板的问题。
