0.1uF弯脚直插陶瓷电容结构设计

　　在消费类电子、工业控制板卡的PCB布局布线环节，直插式陶瓷电容是最常用的无源旁路、退耦元件之一，这类元件的三维建模精度直接影响PCB装配干涉检查、SMT或者手工插件工序的工艺验证准确性，很多初入结构设计的工程师容易忽略直插元件引脚成型的细节，导致导出的STEP装配体在做干涉检查时出现引脚与焊盘、周边元件的假干涉，或是插件时引脚长度、弯折角度不符合实际生产要求，拖慢样机打样的迭代节奏。

　　这款0.1uF容值的直插电容，本体采用常见的方形环氧包封结构，本体表面丝印的容值标识清晰，对应104标号的容值规格，也就是0.1微法，这类容值的电容通常用在芯片电源引脚的高频退耦场景，滤除电源线上的高频纹波，也可用于简易的信号耦合、定时电路中，适用场景覆盖从小型家电控制板、工业传感器信号调理板到入门级开发板的绝大多数通用电子电路。

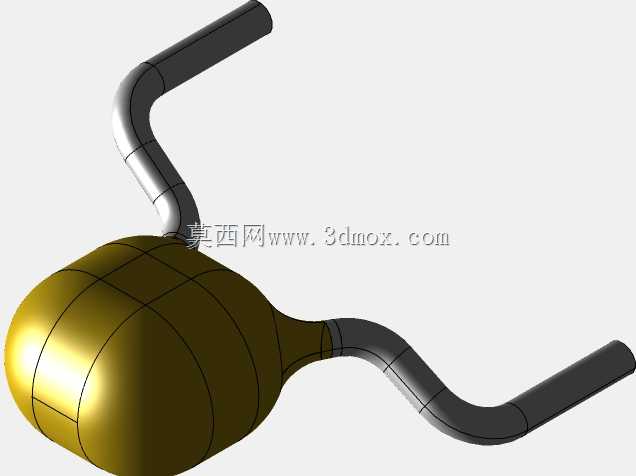

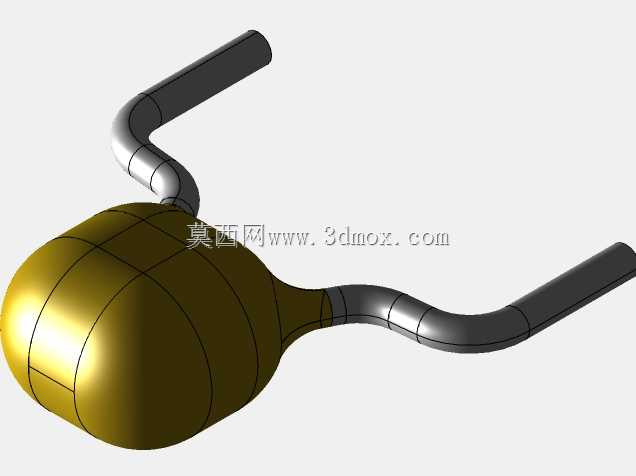

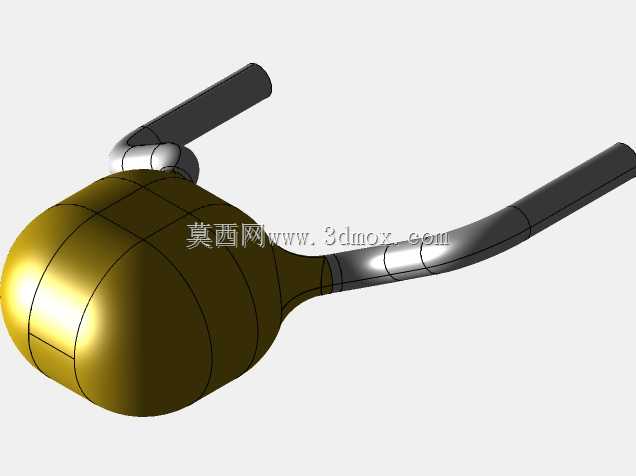

　　建模过程中首先还原了本体的圆角方形结构，没有做生硬的直角处理，实际量产的陶瓷电容包封层因为环氧注塑的工艺特性，边角都存在自然的脱模圆角，本体的尺寸按照常规P8脚距的电容规格设定，保证本体宽度不会超出两个引脚之间的净空距离，避免插件时本体卡滞在PCB丝印框外。引脚部分的建模是这类元件的核心细节，没有采用简单的直杆拉伸建模，而是还原了实际元件引脚的两次弯折成型结构：从本体底部引出后先做近90度的横向弯折，延伸到对应脚距位置后再做垂直向下的弯折，形成插件段，其中引脚的中心距严格控制为8mm，对应PCB上两个焊盘的中心间距，左侧引脚的弯折偏移量2.5mm，右侧引脚同样保持2.5mm的偏移尺寸，保证插件时两个引脚可以顺畅插入对应焊盘孔，不会出现引脚偏斜无法插入的问题。

　　引脚的直径按照常规0.5mm左右的镀锡铜包钢线规格设定，插件段的长度预留了足够的PCB板厚兼容空间，可以适配0.8mm到2.0mm厚度的常规FR4板材，引脚伸出PCB背面的长度控制在2.5mm左右，刚好满足波峰焊或者手工焊接时的焊锡浸润长度要求，不会因为引脚过长导致焊接后剪脚工序额外增加工作量，也不会因为引脚过短导致焊锡无法充分包裹引脚形成虚焊。

　　在实际的板卡结构设计中，这类直插电容的安装边界需要重点关注：本体顶部距离上方壳体或者其他结构件的净空要预留至少1mm的余量，避免装配时压伤电容本体导致内部陶瓷介质碎裂，引脚弯折处的圆角半径不能过小，建模时保留了0.3mm左右的弯折圆角，和实际生产中引脚弯折的工艺半径一致，避免应力集中导致引脚断裂。另外电容本体的黄色包封层的外形弧度也做了还原，顶部的微凸结构符合实际注塑成型的外观特征，没有做成完全平整的顶面，在做整机装配的可视化渲染时可以更贴近真实物料的外观效果，方便做产品的爆炸图、装配工艺演示文件。

　　很多工程师在做元件库建模时，容易把这类直插电容的引脚做成完全垂直于本体的直插结构，忽略了引脚的横向弯折段，导致在做PCB装配时，电容本体的实际位置比模型位置偏高，和上方的屏蔽罩、结构筋位出现干涉，这款模型在设计时特意核对了多家主流电容厂商的同规格物料尺寸，把引脚的成型高度、弯折位置都做了1:1的还原，不管是用于PCB的3D布局检查，还是用于生产工艺的插件工位作业指导书配图，都可以直接复用，不需要再做尺寸调整。同时模型的本体和引脚做了独立的实体划分，后续如果需要调整容值对应的丝印标识、修改引脚长度适配不同板厚，都可以直接编辑对应特征，不需要重新绘制整体结构，提升元件库的复用效率。
