直插DIP8封装差分比较器LM111结构模型

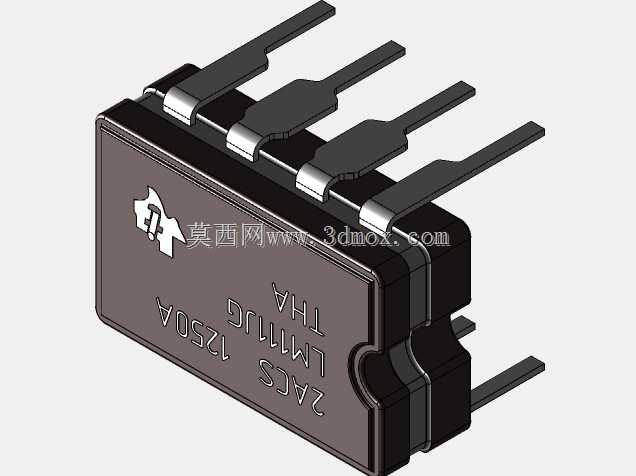

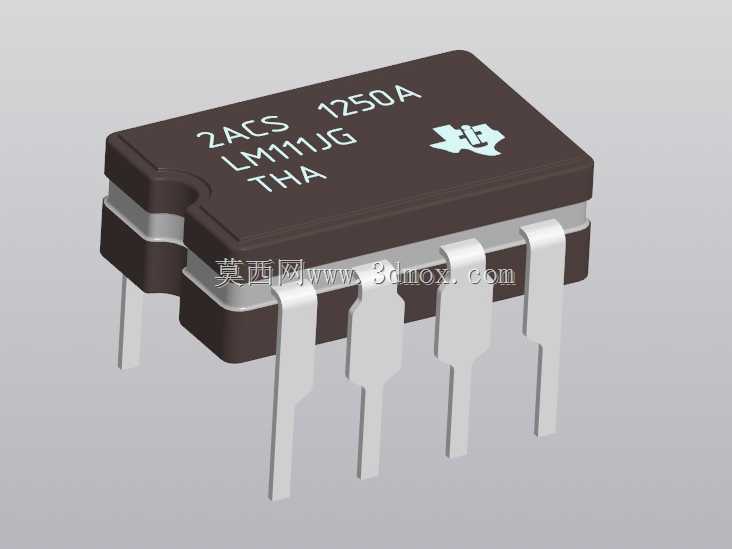

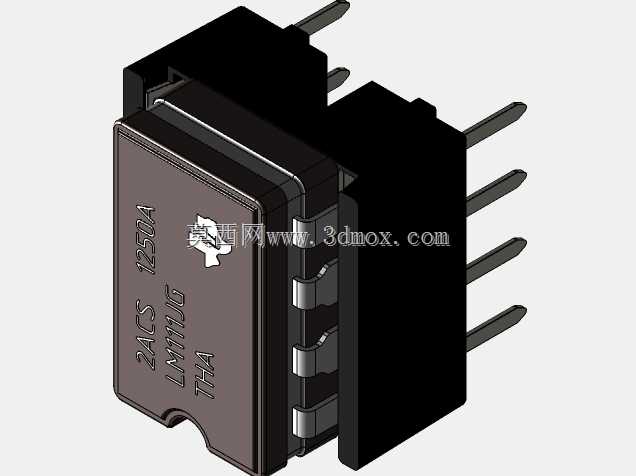

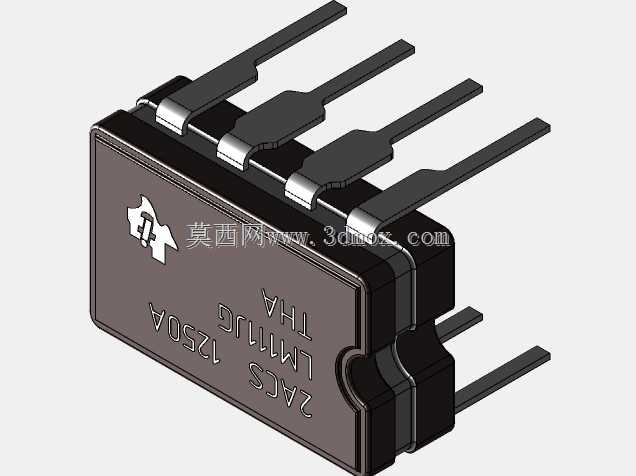

　　在工业控制板卡、模拟信号调理电路、电源过压过流检测回路的硬件开发环节，直插封装的差分比较器是极为常用的分立信号处理器件，LM111作为经典的差分比较器型号，凭借宽电压适配范围、较快的响应速度，在各类工业级模拟电路中保有极高的应用占比，尤其是在小批量试制、教学实验平台、老旧设备电路板维修替换场景中，DIP8直插封装的LM111因无需专用焊接设备、手工拆装便捷、引脚强度高耐反复插拔的特性，应用频次远高于同型号的贴片封装版本。做这类直插芯片的三维建模时，首先要明确引脚间距的基准尺寸，该封装相邻引脚中心距为2.54mm，也就是行业内通用的100mil标准间距，适配市面绝大多数通用面包板、万能洞洞板、DIP8锁紧插座的安装尺寸，

　　建模时不能只做外观示意，必须严格卡准引脚的中心位置公差，否则后续做PCB装配干涉检查、结构件避让设计时会出现尺寸偏差，导致实际生产中芯片插装困难、引脚弯折变形的问题。从实际使用场景来看，LM111差分比较器的核心功能是对两个输入端的模拟电压差值进行比较，输出对应的高低电平信号，可用于过零检测、阈值触发、波形整形、电流采样信号比对等电路环节，在工业传感器信号调理模块、开关电源保护回路、小型电机驱动控制板上都能见到它的应用，这类直插器件在整机结构设计中，往往需要考虑芯片本体与周边电容、电阻、接线端子的安全间距，尤其是芯片顶部的印字区域，建模时还原丝印标识的位置与尺寸，能够帮助硬件工程师在做三维装配检查时快速识别器件型号，

　　避免BOM物料与实际装配位置错配。建模过程中，芯片本体的塑封部分要还原实际的拔模斜度，真实DIP封装芯片的塑封壳体并非垂直的立方体，上下边缘存在微小的脱模斜度，引脚部分要还原直插引脚的弯折弧度，不能做成简单的垂直金属片，实际生产中DIP8封装的引脚是从塑封体侧面引出后先做水平延展，再向下弯折90度形成插装段，弯折处存在工艺圆角，这个细节如果省略，在做自动插件机的动作仿真时，会出现插件路径与模型干涉的误判。安装边界方面，该型号芯片本体宽度为6.35mm，本体长度约9.2mm，引脚伸出塑封体底部的长度为3.3mm左右，在PCB布局时，芯片两侧需要预留至少1mm的操作空间，方便手工焊接时烙铁头的操作，若搭配DIP8 IC插座使用，

　　还要额外计算插座本体的高度尺寸，插座通常会将芯片整体垫高5mm左右，做整机外壳的内部空间避让时必须把这个高度差计算在内，避免外壳装配后挤压芯片顶部造成塑封体开裂。另外，芯片表面的定位缺口是装配时判断引脚序号的关键标识，建模时要准确还原缺口的位置与尺寸，这个缺口对应1号引脚的方位，硬件装配时依靠这个标识确认芯片插接方向，一旦方向插反会直接导致电路功能失效，甚至烧坏芯片与周边电路，因此三维模型中这个定位特征不能省略或做位置偏移。从结构设计的角度来说，这类通用直插IC的三维模型，核心价值不在于外观渲染的精致度，而在于安装尺寸的准确性，不管是做电路板的三维装配预览、设备内部的走线空间规划，还是做教学演示用的电路结构展示，精准的尺寸基准都能帮助设计人员提前规避装配干涉问题，减少打样阶段的修改次数。比如在做小型台式检测仪器的内部结构设计时，主控板上的直插比较器如果与旁边的电源变压器距离过近，变压器工作时的发热会导致芯片塑封体加速老化，通过精准的三维模型可以提前测量两者的间距，预留足够的散热空间，或者调整器件布局位置，避免后期样机测试时出现温漂过大、器件寿命缩短的问题。同时，还原引脚的金属质感与塑封体的哑光黑表面特征，也能让整机的三维渲染效果更贴近真实产品状态，在做方案汇报、产品展示时能够更直观地呈现电路板的实际装配效果。
