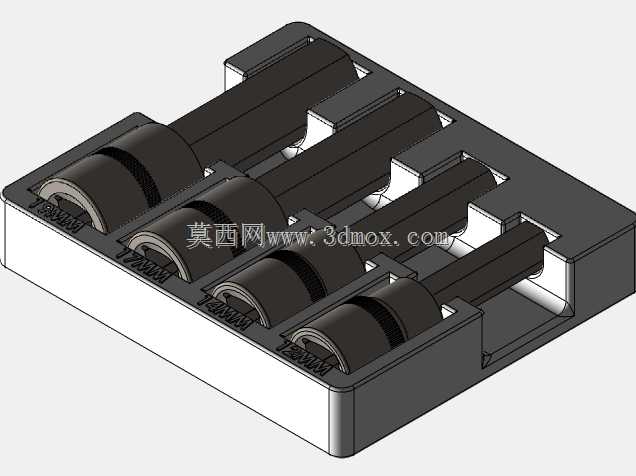

Carlyle大型六角驱动套筒组配套收纳底座

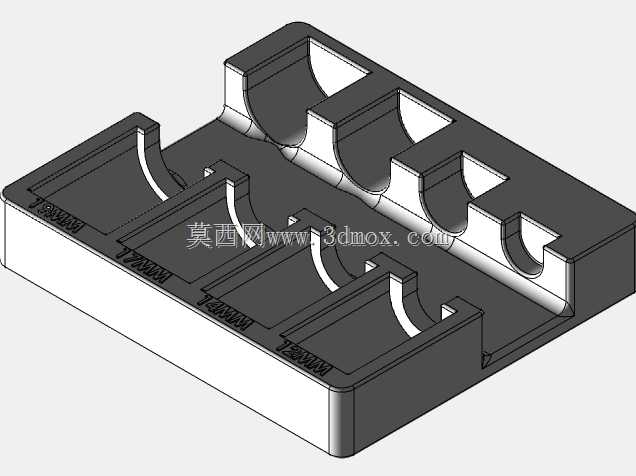

　　这套六角驱动工具组的收纳底座，核心服务于机修装配、产线运维、售后维保等多场景的工具定置管理需求，在重型设备检修、汽车维保、工业装配工位上，六角驱动套筒是高频使用的紧固件拆装工具，以往零散放置的套筒容易出现规格混杂、拿取错配、丢失遗落的问题，尤其是大规格六角驱动件本身自重较大，随意堆放还会磕碰损伤套筒驱动端的配合面，影响扭矩传递精度，这套带定位卡座的收纳结构，就是针对这类现场痛点做的适配设计。从功能特性来看，底座上的每一个卡梁插座都对应特定规格的六角驱动件，卡座的卡合结构做了适配性的过盈量设计，既能保证工具插放后不会因工位晃动、托盘挪移出现松脱掉落，又能在取用的时候单手即可拔出，不需要额外的解锁操作，

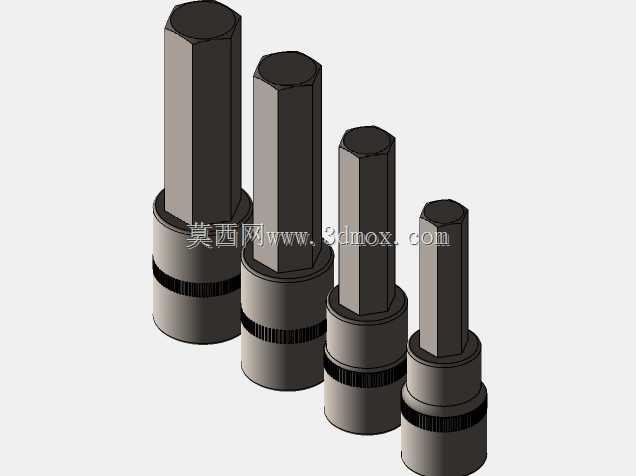

　　完全匹配维修作业中频繁取放工具的操作节奏。插座的排布按照套筒的规格尺寸做了有序排列，从大到小的布局逻辑符合作业人员的拿取习惯，不需要在一堆混杂的工具里翻找对应规格，能有效减少作业中的无效停顿时间。设计过程中，首先对Carlyle系列大型六角驱动套筒的外形尺寸做了全尺寸测绘，重点核对了每一个套筒的驱动端外径、手柄段直径、整体长度参数，保证每个卡座的开口尺寸、插入深度都能和对应工具完全匹配，不会出现插放过浅容易掉、插放过紧取不出的问题。需要注意的是，底座的基座部分几何轮廓是按照标准工位摆放尺寸做的设计，实际生产中如果采用3D打印加工，不同厂商的打印收缩率、成型精度存在细微差异，可能会导致基座的空白安装边尺寸出现小幅偏差，

　　因此如果需要将底座嵌入定制的工具车抽屉、工位台面板的内嵌槽，需要提前根据实际加工后的基座外轮廓尺寸调整安装槽的开口大小，避免出现嵌装过松或者放不进去的情况。底座的底部做了平整的支撑面设计，不管是直接放置在工作台面，还是搭配防滑垫使用，都能保证放置平稳，不会因为插拔工具的时候受力出现侧翻。插座的驱动端定位槽只做视觉定位和基础承托参考，不承担扭矩传递的功能，实际作业中不要将套筒卡在底座上直接施加扭矩拆装紧固件，避免损坏卡座结构。托盘的边缘做了加高的挡边设计，即使托盘受到意外碰撞倾斜，插放在卡座上的工具也不会从边缘滑落。整个结构的壁厚做了均匀化处理，不管是采用3D打印加工还是注塑成型，都能避免出现壁厚不均导致的成型变形，

　　保证每个卡座的位置精度。在工位布局适配方面，底座的整体外轮廓尺寸适配常规的工具车抽屉分格尺寸，也可以单独放置在装配工位的随手可及区域，不需要额外占用过大的台面空间。对于需要做工具目视化管理的车间，还可以在每个卡座对应的底座表面做规格标识的刻印位置预留，方便作业人员快速识别对应套筒的规格参数，进一步提升工具管理的效率。在实际使用场景中，这类定置收纳的工具座能帮助作业人员快速养成工具归位的习惯，作业完成后可以直观发现是否有工具遗落在检修设备内部，避免因工具遗留造成的设备运行安全隐患。针对大规格六角驱动套筒自重较大的特点，卡座的卡接位置特意选在套筒的重心偏下位置，插放后整体重心更低，放置稳定性更好，即使托盘在转运过程中出现小幅颠簸，工具也不会从卡座中脱出。
