卡莱六角驱动工具收纳托盘结构设计

　　在机加工车间、设备维保站点、装配流水线的日常作业场景中，手动驱动类工具的规整存放一直是影响作业效率的细节痛点——零散放置的六角批头、套筒接杆、驱动延长杆不仅容易在取放时磕碰损坏工作端，还会在频繁换型作业中增加工具找寻的无效时长，甚至因工具混放导致不同规格驱动件错拿，造成紧固件拧花、装配扭矩不达标等质量问题。这套六角驱动工具收纳结构，正是针对这类现场痛点完成的适配性设计，整体采用一体化托盘式基座结构，所有定位槽位完全匹配对应规格六角驱动工具的外形轮廓，实现工具的定点归位与可视化管理。

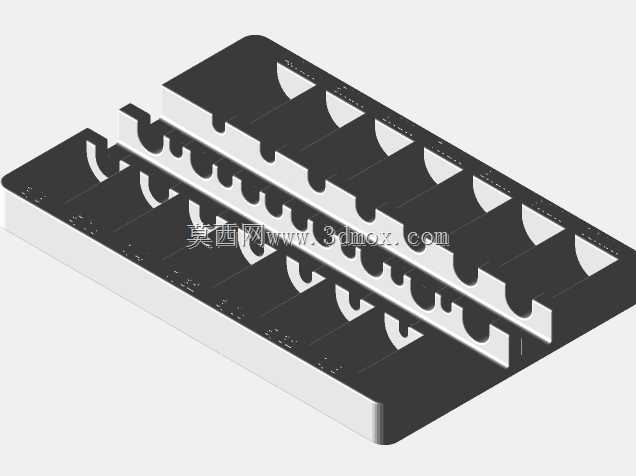

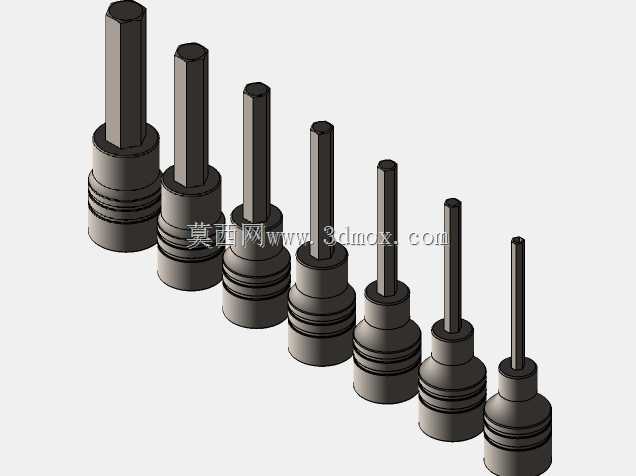

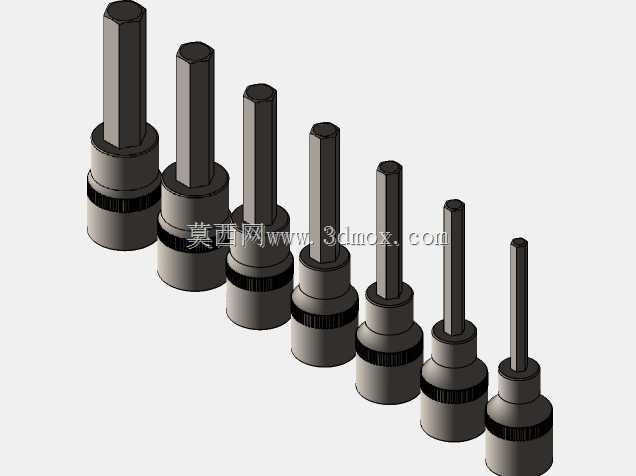

　　从实际功能落地的角度看，该结构的核心作用是为整套六角驱动组件提供专属的定位承载空间，每一处槽位的轮廓都经过实际测绘匹配：大直径套筒对应的槽位深度适配套筒整体长度，槽壁预留0.8mm的取放间隙，既保证工具放置后不会因工位振动出现窜动脱落，又能让作业人员单手即可完成取放操作；细长接杆对应的槽位设置了两端限位凸台，避免接杆在槽内滑动磕碰工作端；六角批头的定位槽采用半开口式设计，批头插入后六角工作端完全嵌入槽内，外露部分为批头的握持段，取放时无需抠取槽内缝隙。

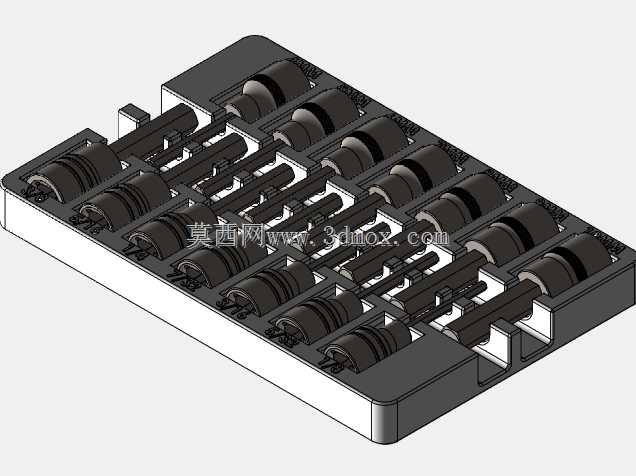

　　设计过程中优先考虑了现场使用的兼容性，基座的整体外轮廓尺寸适配常规工具柜抽屉的内部安装边界，可直接放入标准三层工具车的顶层抽屉，也可通过底部预留的定位孔固定在工作台侧边的挂板区域，无需额外改造现有工位的存储设施。槽位之间的分隔筋采用等厚设计，筋厚控制在2.5mm，既保证整体结构的抗冲击强度，避免工具频繁取放导致筋位断裂，又尽可能压缩非功能区域的空间占用，在有限的托盘面积内排布下全系列规格的驱动组件。针对不同长度的驱动接杆，槽位采用阶梯式深度设计，长接杆对应的槽位深度更大，短接杆槽位深度相应减小，所有工具放入后顶端高度基本齐平，关闭抽屉时不会出现工具与抽屉盖板磕碰的情况。

　　需要注意的是，基座插座部分的几何轮廓是基于标准规格六角驱动工具的实测尺寸完成的建模，实际生产加工时，若采用注塑工艺成型，需要根据所选塑料材质的收缩率微调槽位的内径尺寸，避免成型后槽位过紧导致工具卡滞；若采用3D打印工艺制作样件，建议预留0.3-0.5mm的打印补偿间隙，抵消打印过程中的材料膨胀误差。插槽驱动端的视觉标识部分仅作快速识别参考，实际应用中可根据现场的工具管理规范，在对应槽位旁蚀刻规格编号，进一步降低工具错拿的概率。

　　从结构强度的角度考量，托盘的边缘设置了3mm高的围边，既可以防止托盘在抽屉内滑动时工具从侧边滑落，又能提升托盘整体的抗形变能力，即使托盘满载工具时被临时放置在不平整的工作台面，也不会出现底部翘曲导致工具倾洒的情况。所有槽位的转角处都设置了R1.5的圆角过渡，一方面是减少加工过程中的应力集中，提升结构的耐用性，另一方面是避免尖锐转角划伤作业人员的手部，符合工位器具的安全设计要求。针对日常使用中容易积攒金属碎屑、油污的问题，槽位底部预留了直径2mm的排屑孔，日常清洁时可以直接用高压气枪吹扫，碎屑和油污会从排屑孔落下，无需逐个槽位擦拭清理，降低日常维护的工作量。
