公制六角驱动工具收纳托盘结构设计

　　这款公制六角驱动工具收纳托盘，主要适配桌面级FDM3D打印设备制作，核心应用场景是机加工工位、维修操作台、家用工具墙的六角批头、驱动接杆类工具的定点收纳，解决零散小工具混放、取用耗时、易滚落丢失的现场问题。日常维修装配作业中，六角驱动类工具是拧动公制内六角紧固件的核心耗材，不同长度、规格的批头与接杆如果随意堆放在工具盒内，取用对应规格时需要反复翻找，部分带磁性的批头还会互相吸附，拉扯过程中容易掉落砸伤台面或者精密零件，这款托盘就是针对这类现场痛点做的定向结构设计。

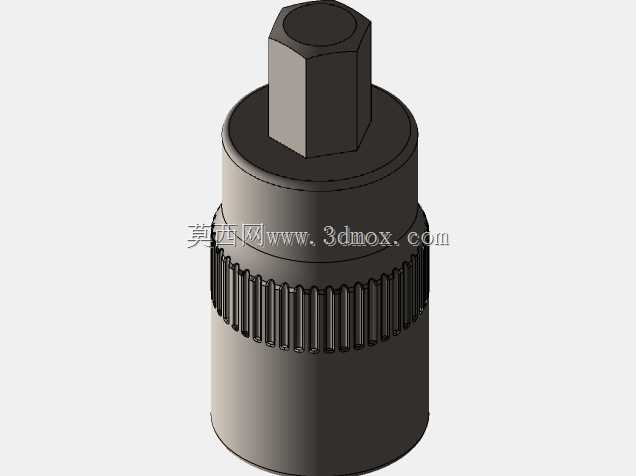

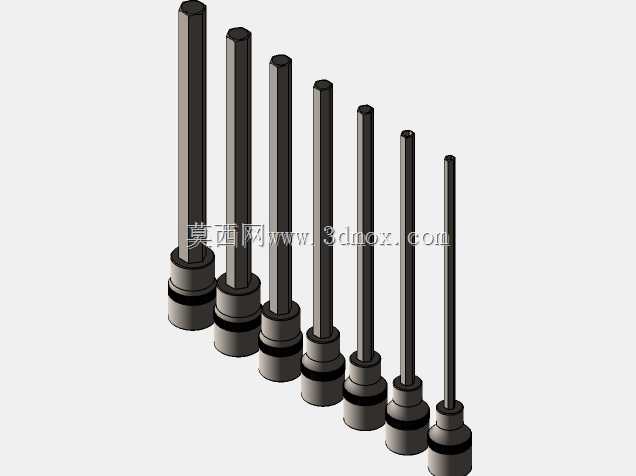

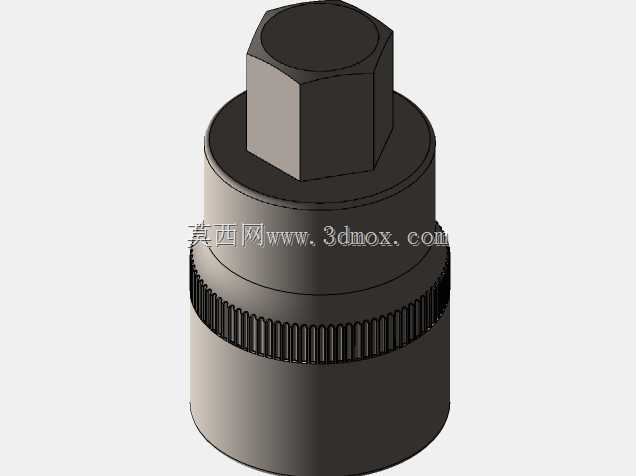

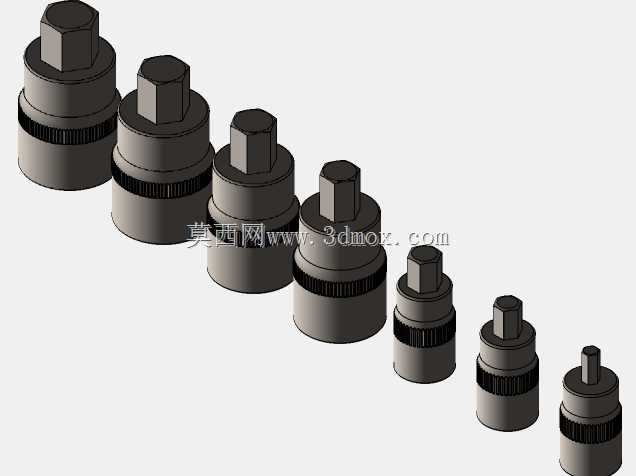

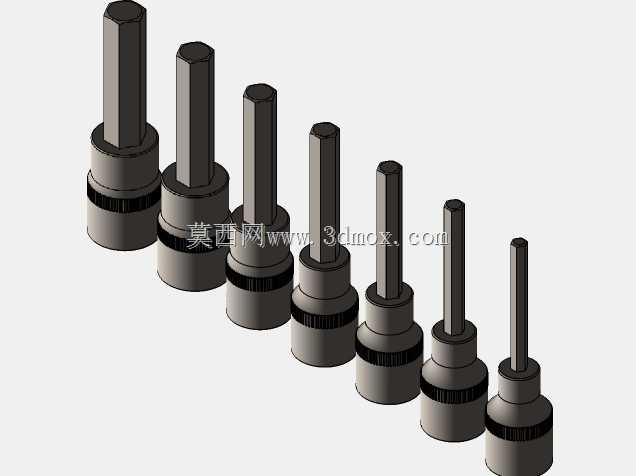

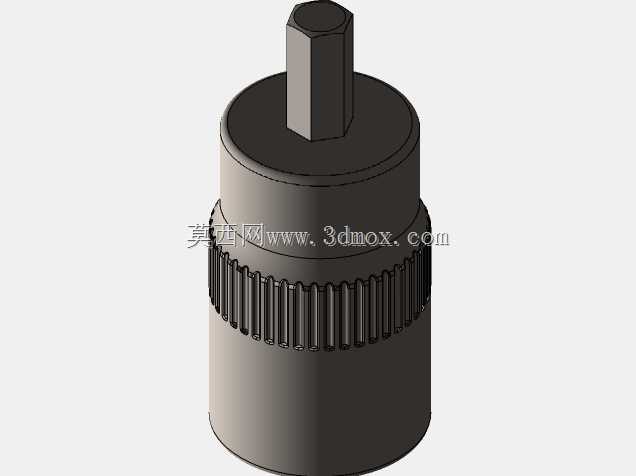

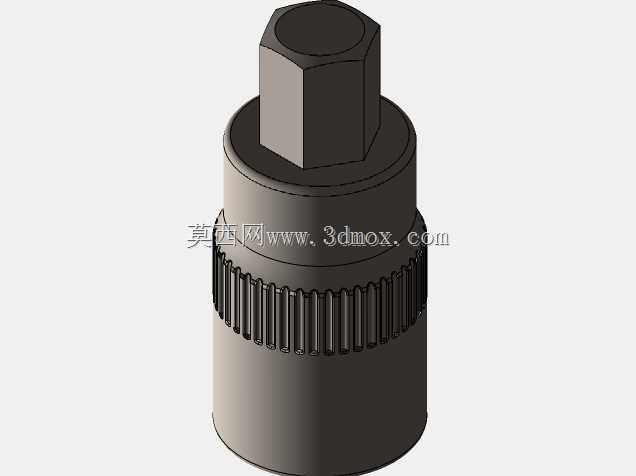

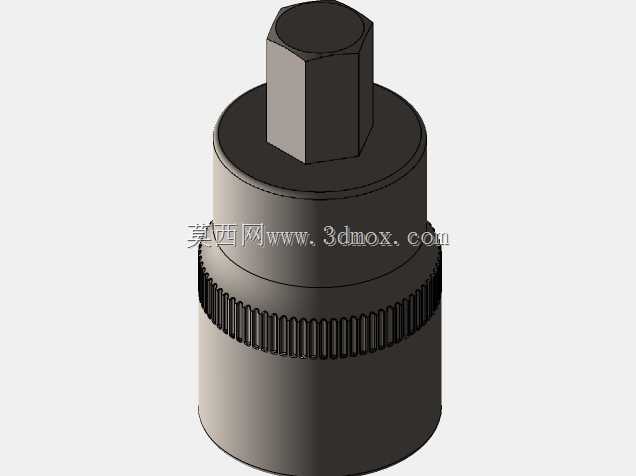

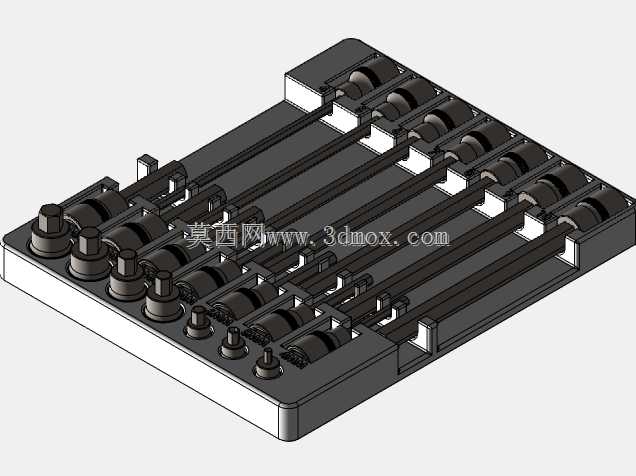

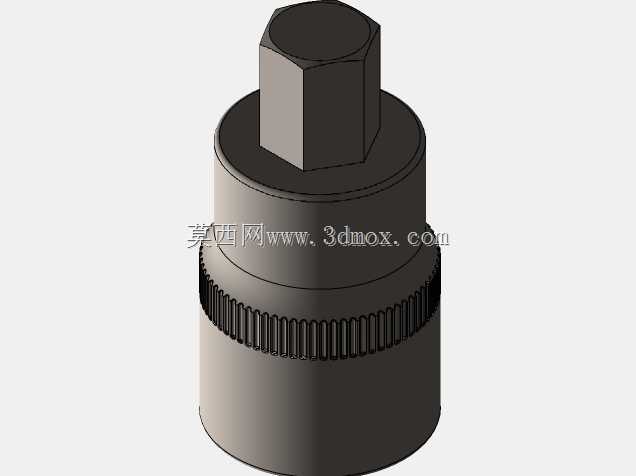

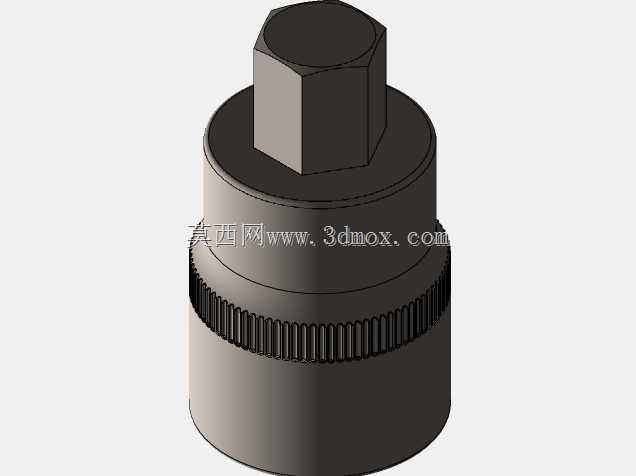

　　设计过程中优先匹配原装Prusa i3 MK3S+设备的打印成型边界，整体外轮廓尺寸控制在该设备常规打印幅面范围内，无需拆分模型即可一次性打印成型，减少后期粘接、拼接的装配工序，打印时无需额外添加支撑结构，所有安装槽位的拔模角度都适配FDM打印的层纹走向，避免打印完成后出现支撑残留、槽位变形的问题。底座插座的几何轮廓完全按照对应规格六角驱动工具的夹持端外形做负公差适配，槽位深度根据工具的重心位置做差异化设计，短批头的槽位深度控制在批头总长度的三分之一，既保证插放后不会倾倒，又能露出足够的握持长度方便快速取放；长接杆的槽位深度适当加深，避免接杆重心过高出现侧翻。

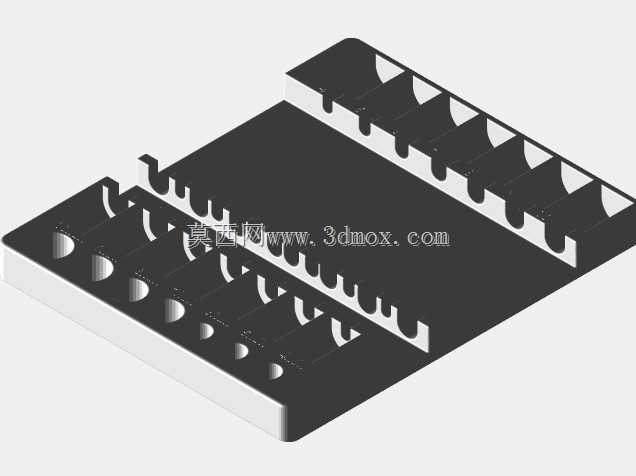

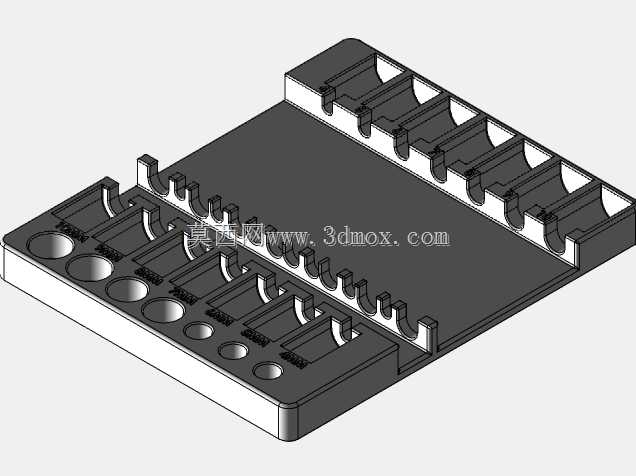

　　考虑到实际使用中不同厂商生产的六角驱动工具毛坯尺寸存在细微公差，槽位内壁做了0.2mm的适配余量，常规市售公制六角批头、接杆都能顺畅插放，不会出现过紧卡滞或者过松滑落的问题。托盘底部的卡梁结构是核心定位结构，可直接卡接在标准工位工具架的横梁上，也可平放在操作台面上，底部做了网格状的加强筋结构，在减少打印耗材用量的同时提升整体结构刚性，长期承重不会出现中部下弯变形的情况。托盘边缘做了R2的圆角过渡，没有尖锐棱角，避免取放工具时划伤手部。

　　插座驱动端的视觉标识位仅做视觉参考，实际打印时可根据自身工具的规格排布调整槽位顺序，不需要完全拘泥于现有排布，模型的槽位间距预留了足够的手指操作空间，相邻工具插放后不会出现互相干涉、手指无法伸入捏取的问题。日常使用时，可将常用规格的批头放置在靠近操作位的前排槽位，不常用的长接杆放置在后排，形成符合个人操作习惯的工具排布逻辑，大幅减少装配、维修过程中找工具的无效耗时。

　　从安装边界来看，这款托盘平置时的底部平整度控制在0.1mm以内，放在玻璃台面、金属操作台上都不会出现晃动，卡接安装时适配宽度20mm、厚度2mm的标准工具架横梁，卡接后可承受5kg以上的总载荷，满插所有配套工具也不会出现脱落、变形的问题。槽位的排布按照公制六角工具的常规规格序列做线性排列，使用者可根据槽位位置快速判断对应工具规格，不需要反复查看批头上的规格刻印，提升作业效率。
