SAE六角螺丝刀套装收纳托盘结构设计

　　在机加工车间、设备维保站点、装配生产线的工位场景中，手动工具的定置管理直接影响作业效率与工具损耗率，六角螺丝刀作为紧固件拆装的核心手动工具，其套装收纳的合理性一直是工位工装设计的细节重点。这款针对SAE规格六角螺丝刀设计的收纳托盘，核心用途是实现整组螺丝刀的定点存放、快速取放，同时避免工具之间磕碰导致的刀头镀层磨损、手柄标识刮花问题，适配桌面工具柜抽屉、工位侧挂工具板、移动维修推车的标准安装空间。

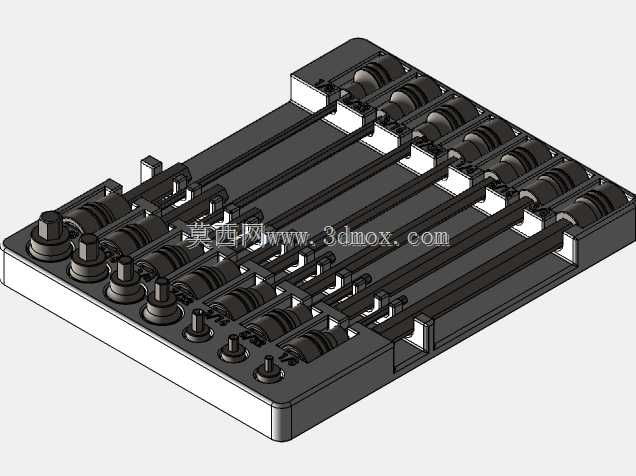

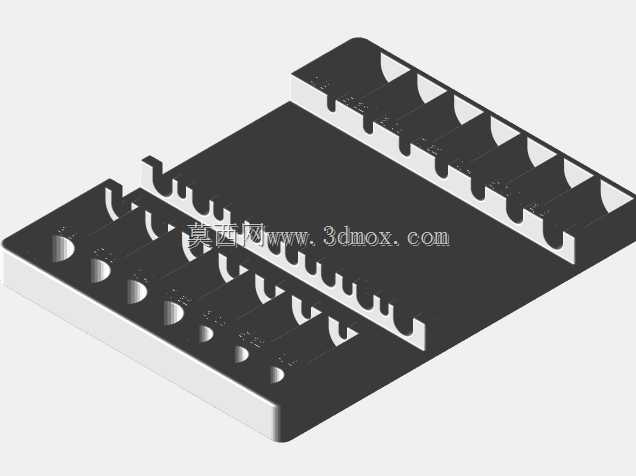

　　从功能特性来看，托盘采用一体式卡位结构，每个卡位对应一支特定规格的SAE六角螺丝刀，卡位的轮廓完全匹配对应螺丝刀手柄与刀杆衔接处的几何形状，插入后可实现径向与轴向的双重限位，即便托盘随维修推车经过车间减速带、或者抽屉被快速抽拉闭合，螺丝刀也不会从卡位中脱出散落。托盘边缘做了1.2mm的加高挡边，可避免工具表面残留的少量润滑脂、金属碎屑掉落到抽屉内部，日常清洁时只需将托盘整体取出擦拭即可，无需清理整个抽屉内腔。卡位之间预留了12mm的手指操作间隙，取放工具时手指可自然握住手柄中部，不会出现相邻卡位工具卡滞手指、需要抠取工具的情况，单支工具取放动作可在0.8秒内完成，匹配高频维保作业的操作节奏。

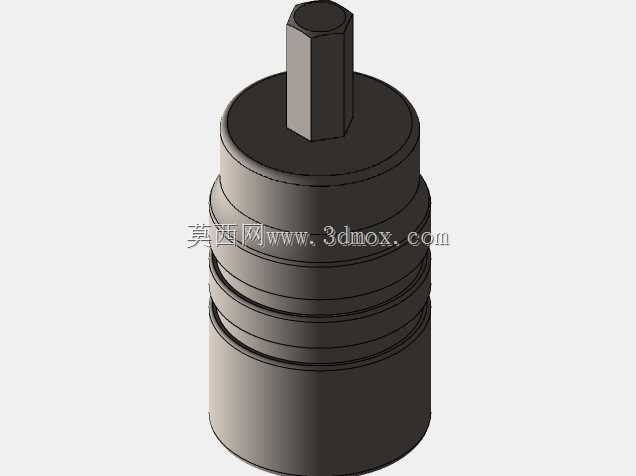

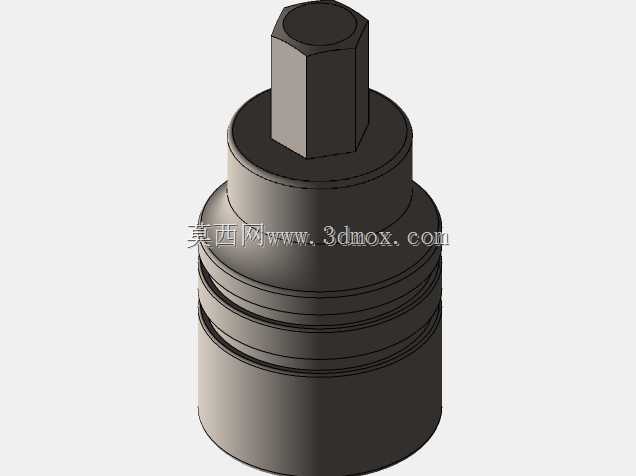

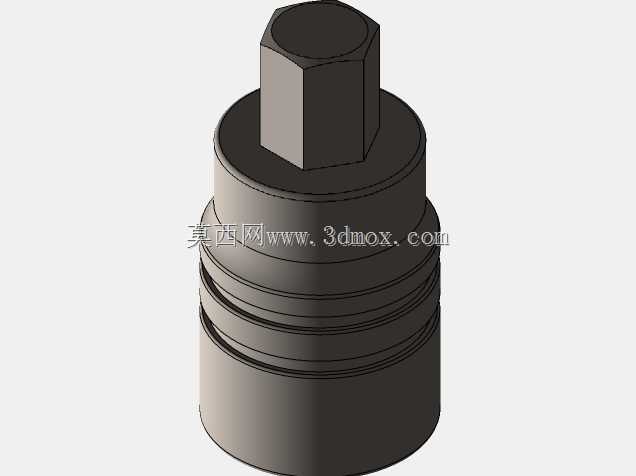

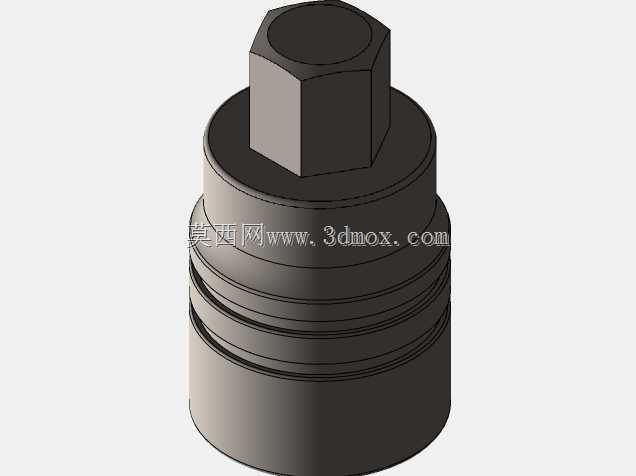

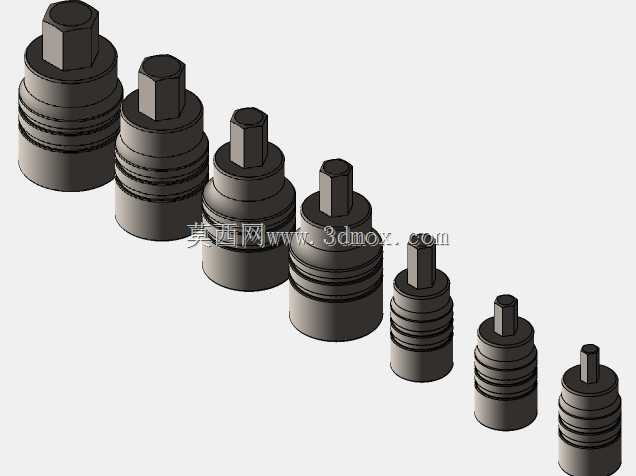

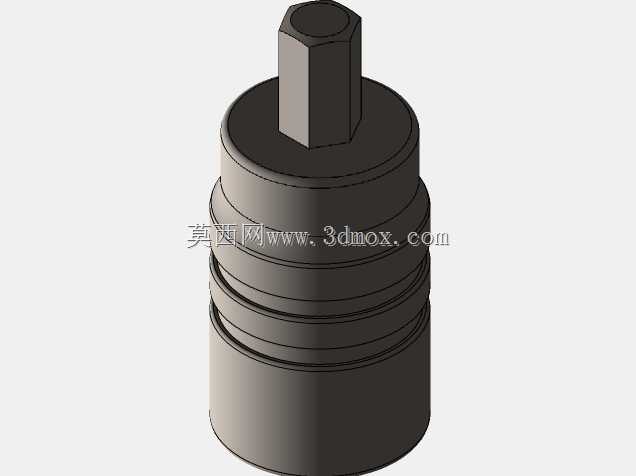

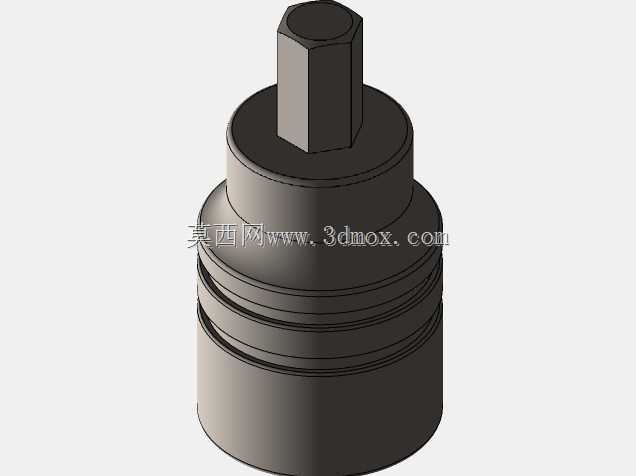

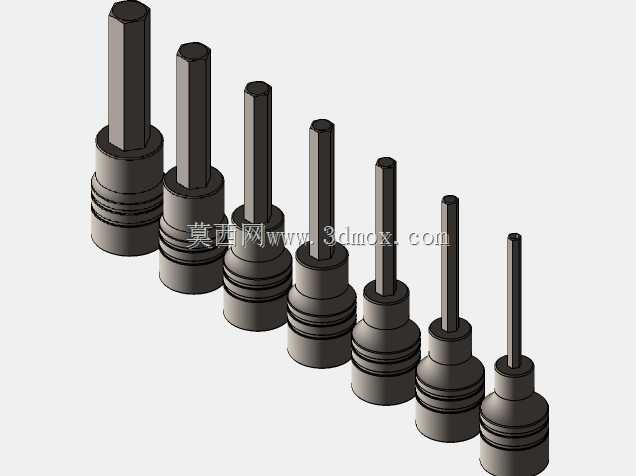

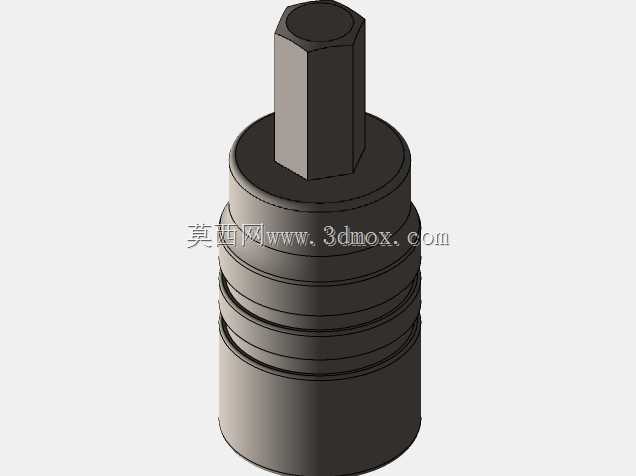

　　设计思路上，这款托盘优先匹配原装Prusa i3 MK3S+的3D打印成型工艺，所有结构均做了无支撑打印优化，卡位的倒扣角度控制在42度以内，打印时无需添加额外支撑结构，成型后无需打磨支撑面即可直接使用，大幅降低单件制作的时间与材料成本。底座插座的几何尺寸完全按照实物测绘数据建模，测绘过程中针对不同批次螺丝刀手柄的尺寸公差做了适配调整，卡位尺寸预留了0.3mm的间隙量，既保证不同生产批次的同规格螺丝刀都能顺利插入，又不会因间隙过大导致工具晃动。考虑到实际使用中厂商可能对空白款螺丝刀的手柄尺寸做微调，建模时特意将卡位的弹性卡爪厚度设置为1.8mm，卡爪具备一定的弹性变形量，可适配±0.5mm范围内的手柄尺寸偏差，不会因厂商小幅改模导致托盘无法使用。插座驱动端的造型仅做视觉参考，不承担实际限位功能，核心限位结构集中在手柄与刀杆的衔接位置，保证长期使用后限位结构不会因刀杆反复摩擦出现磨损松旷。

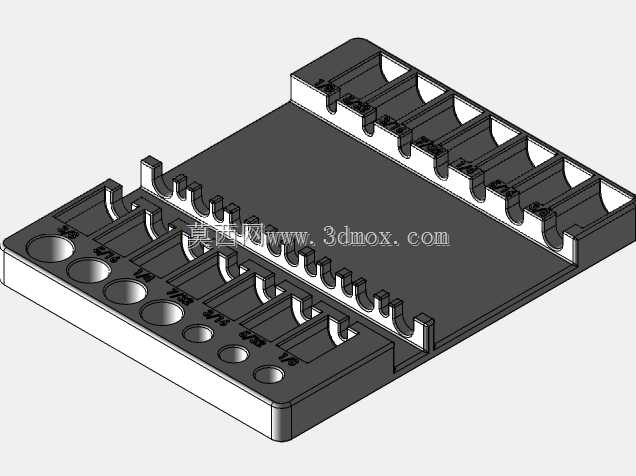

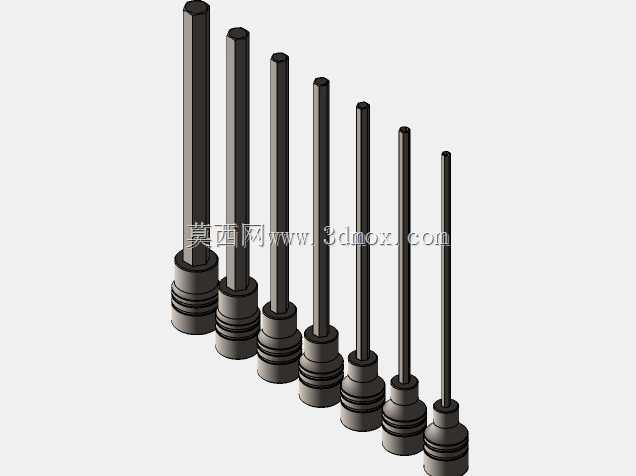

　　外形尺寸与安装边界方面，托盘整体外轮廓尺寸匹配标准1/2抽工具柜抽屉的内部净空尺寸，长度方向预留2mm的安装间隙，宽度方向预留1.5mm间隙，可直接放入常规工位工具抽屉中无需额外固定。托盘底部做了1mm深度的网格状加强筋，在保证整体结构强度的前提下，将打印材料用量控制在最低水平，同时加强筋的网格结构可提升托盘底部的摩擦力，放入光滑的抽屉面板上不会出现滑动移位。每个卡位的深度根据对应螺丝刀的长度做差异化设计，最长规格螺丝刀对应的卡位深度为35mm，最短规格对应的卡位深度为22mm，保证所有螺丝刀插入后手柄顶部处于同一水平高度，视觉上整齐规整，取放时可快速通过手柄上的规格标识识别所需工具。托盘的边角位置做了R3的圆角处理，避免取放工具时尖锐边角刮伤操作人员手部，同时圆角结构也可降低3D打印过程中边角翘曲的概率，提升成型成功率。

　　在实际车间应用中，这类定制化工具托盘可帮助作业人员快速识别工具是否缺失，每次作业完成后归位工具时，可一眼发现空缺的卡位，及时找回遗漏在设备上的螺丝刀，避免工具遗落在设备内部造成设备运行故障。相较于通用型工具收纳盒，这种一对一卡位的托盘不会出现工具混放、规格标识被遮挡的问题，新入职的操作人员无需熟悉工具摆放位置，只需对应卡位即可快速取放所需规格的螺丝刀，降低工位工具管理的培训成本。托盘采用的耐磨工程塑料材质可耐受车间常见的机油、切削液腐蚀，长期使用不会出现材质脆化、卡位变形的问题，使用寿命可达到普通塑料收纳盒的3倍以上。
