Tekton氧传感器插座收纳托盘结构设计

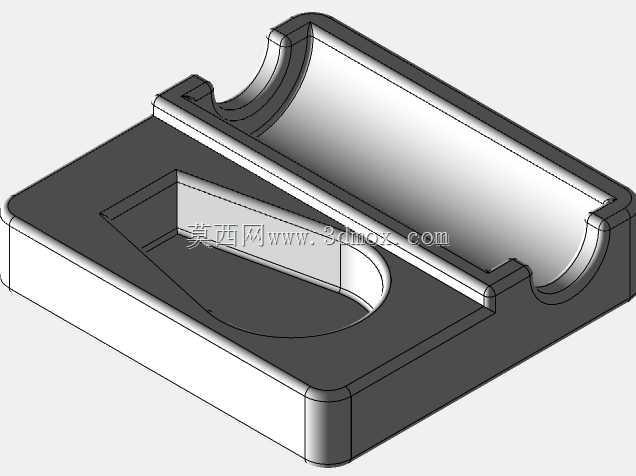

　　在日常机加工、设备维保以及3D打印创客的工位场景中，零散的传感器配件、专用工具接插组件往往因为缺乏适配的收纳载体，出现混放磕碰、取用耗时、配件遗失的问题，这款针对Tekton O2传感器设计的插座托盘，正是瞄准工位精细化收纳的实际需求开发的适配结构。从实际使用场景来看，这类传感器插座多配套汽车检修、工业传感设备调试作业使用，作业过程中需要频繁插拔取用传感器接插件，常规的通用零件盒无法匹配插座的特殊外形，容易出现接插端积灰、引脚变形的问题，而这款托盘通过型面匹配的卡槽设计，能够将每个传感器插座精准嵌合在对应槽位中，避免相邻配件之间的剐蹭损伤。设计过程中优先参考了原装Prusa i3 MK3S+打印机的成型边界，

　　整体托盘的外形尺寸控制在打印机成型仓的有效打印范围内，不需要拆分打印即可一体成型，托盘底部预留了标准的磁铁嵌装槽位，可嵌入常规规格的圆形强磁，让托盘能够稳固吸附在金属工具柜、工位操作台侧边或者工具车的金属面板上，不会因为工位的轻微震动或者工具取放的剐蹭出现移位滑落。托盘的每个插座卡槽的几何轮廓，完全匹配Tekton O2传感器插座的实际测量尺寸，卡槽侧壁预留了0.2mm的装配间隙，既能够保证插座放入后不会出现松垮晃动，也不会因为间隙过小导致取放卡滞，需要注意的是，设计中针对插座驱动端的型面仅做视觉适配参考，实际加工制作时需要根据供应商提供的最新坯料尺寸调整对应槽位的轮廓公差，避免因为供应商坯料尺寸迭代导致槽位适配失效。

　　从工位整理的实际效用来看，这类定制化收纳托盘能够将同类型的传感器插座统一规整，作业时可以快速识别对应规格的配件，减少找件的无效耗时，同时嵌合式的槽位设计能够将插座的接插端悬空避让，避免接插端面接触托盘底部积累的油污、金属碎屑，保障传感器接插时的接触稳定性。托盘的边缘做了R2的圆角过渡，没有尖锐的棱角，避免取放工具时剐蹭划伤手部，整体壁厚设置为2.5mm，兼顾3D打印的成型强度与材料消耗，在PLA、PETG等常规3D打印材料下都能获得足够的结构刚性，日常使用中不会因为轻微的挤压出现形变。在安装边界的考量上，除了底部的磁铁吸附方案，托盘背部也预留了挂装孔位，可以配合自攻螺丝或者挂钩固定在墙面挂板上，适配不同的工位收纳布局，

　　相邻槽位之间的肋板厚度设置为1.5mm，既能够分隔不同的插座配件，也能在多个托盘并排摆放时起到定位筋的作用，避免托盘之间出现相对滑动。不同于通用收纳盒的大格位设计，这款托盘的每个槽位都对应单一配件的外形，能够从根源上避免不同规格配件混放导致的错拿问题，尤其适合对配件规整度要求较高的传感设备维保工位、汽车检修工位以及个人创客工具整理场景使用，实际打印测试中，不需要额外添加支撑结构，槽位的倒扣尺寸控制在3D打印自支撑的角度范围内，打印完成后仅需简单去除底部毛边即可投入使用，不需要二次打磨或者装配工序。
