Tekton公制角头扳手收纳托盘结构设计

　　在机加工车间、设备维保站点、个人DIY工作台上，手动扳手的收纳一直是影响作业效率的常见痛点——零散放置的扳手不仅容易在工具堆里磕碰损伤扳手头的啮合精度，找取对应规格的过程也会占用大量有效作业时间，角头开口扳手因为头部带弯折角度，常规平置收纳盒容易出现卡位错位、堆叠刮擦的问题，专门适配对应系列扳手的成型托盘，就能很好解决这类收纳痛点。

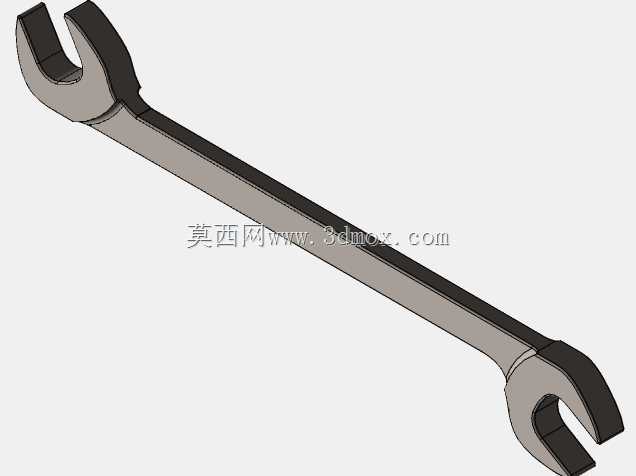

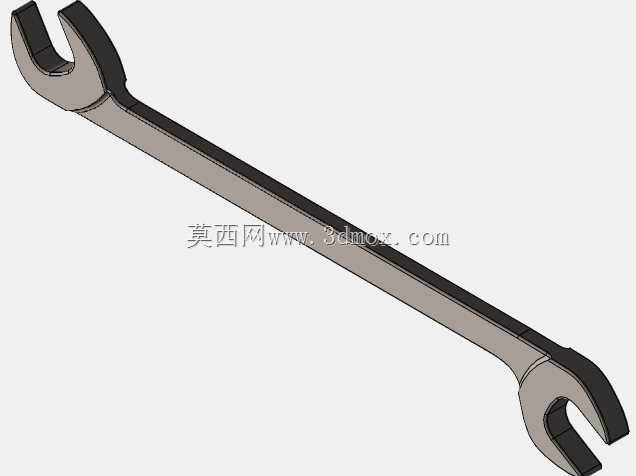

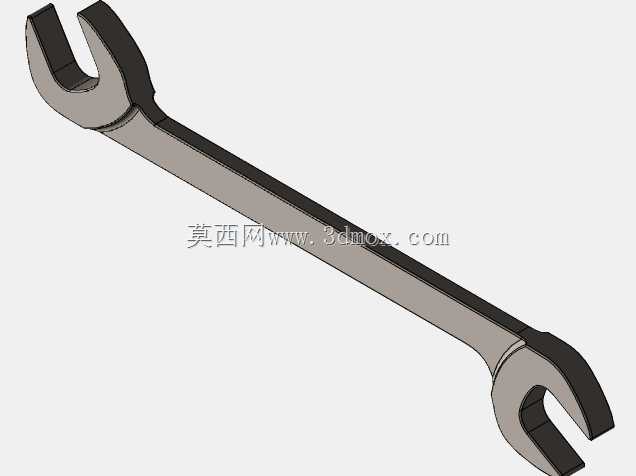

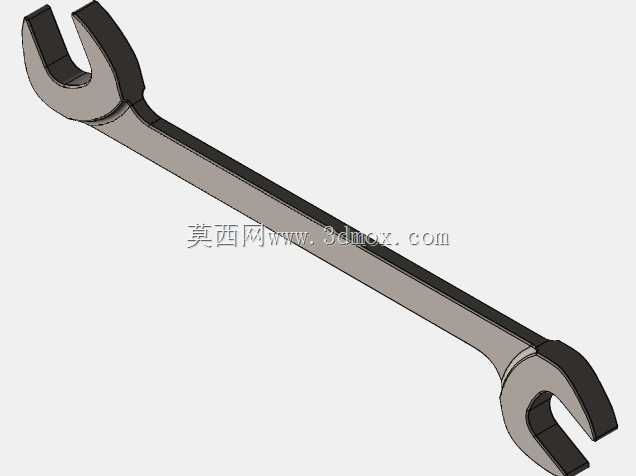

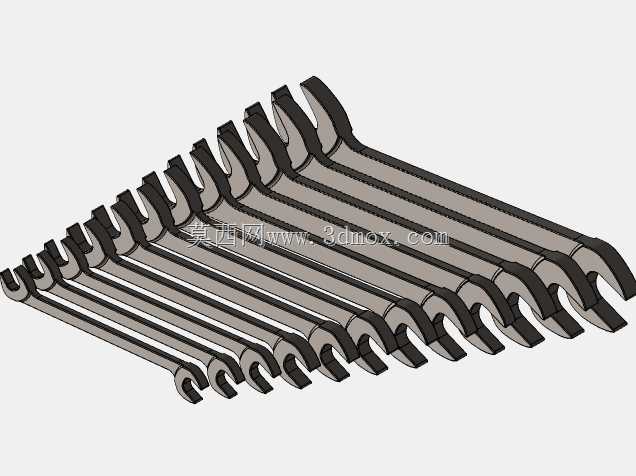

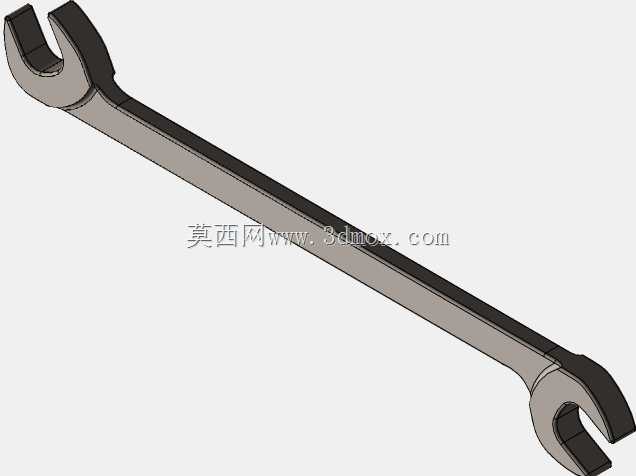

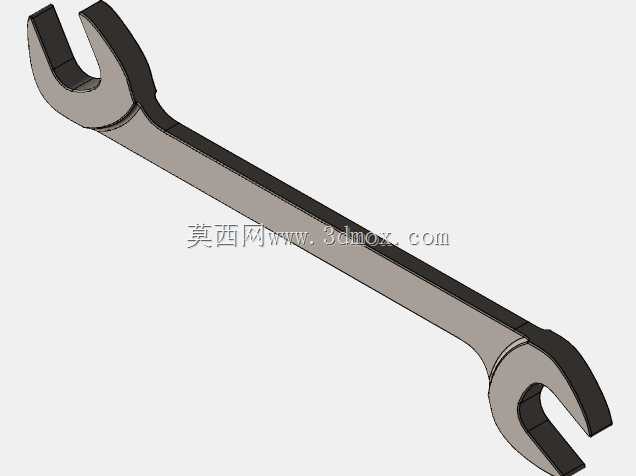

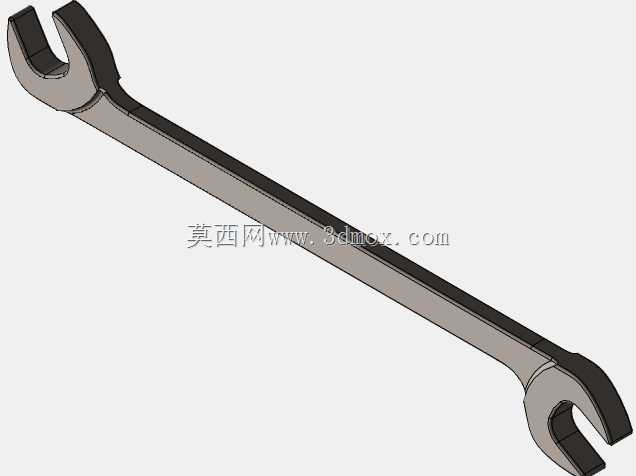

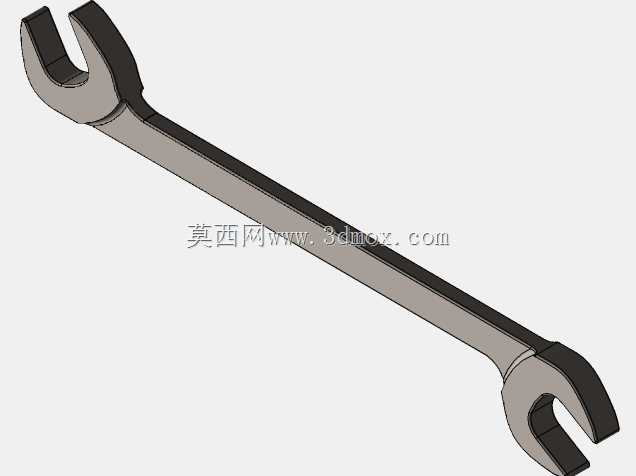

　　这套托盘的设计完全围绕Tekton公制系列角头开口扳手的实际外形轮廓展开，建模阶段通过轮廓扫描采集了整套扳手的实际外廓数据，没有直接套用厂商公开的理论尺寸，毕竟量产五金工具的毛坯外形会存在合理的制造公差，直接用理论数模做卡位很容易出现放不进去或者间隙过大松垮的问题，扫描采集的实际轮廓能保证每一个卡位都和对应扳手的外形贴合，扳手放入后不会出现横向窜动，哪怕托盘随工具车移动产生颠簸，扳手也不会从卡位里脱出。

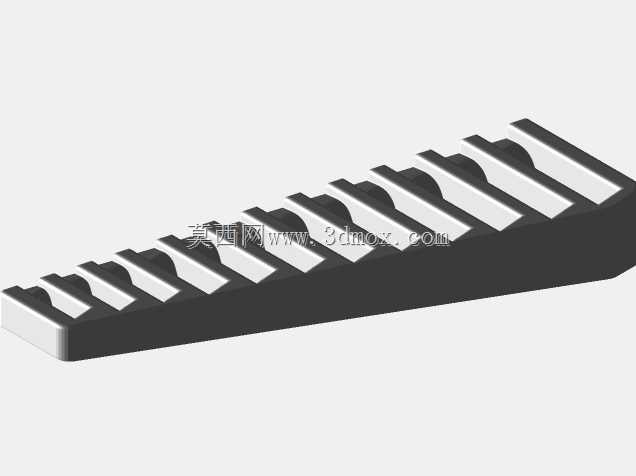

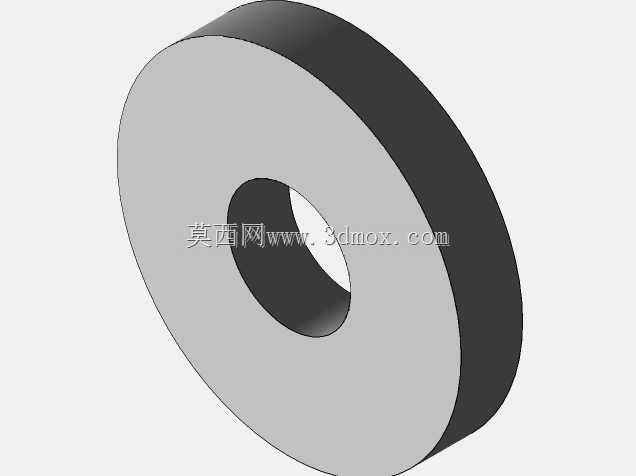

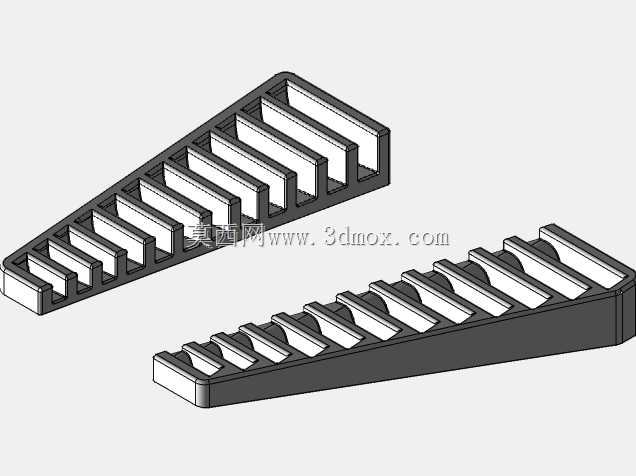

　　最初的设计方案是做整体式一体打印结构，实际打印验证的时候发现，常用的桌面级FDM打印机成型幅面有限，整版托盘的尺寸超过了常规Prusa i3系列设备的打印边界，强行缩小比例又会导致卡位尺寸失真，因此后续调整了结构方案，将托盘拆分为左右两个独立模块，拆分位置特意选在两个规格卡位之间的平整筋位处，没有破坏任何一个扳手卡位的完整轮廓，两个模块可以单独打印后拼接使用，也可以根据自身工具的持有情况选择只打印对应部分，灵活适配不同的收纳空间。打印过程中需要注意，托盘上的垫圈限位结构需要在打印到对应层高时暂停，将预先准备好的垫圈嵌入后再继续打印，这样能保证垫圈和托盘本体结合牢固，不会因为频繁取放扳手出现松脱。

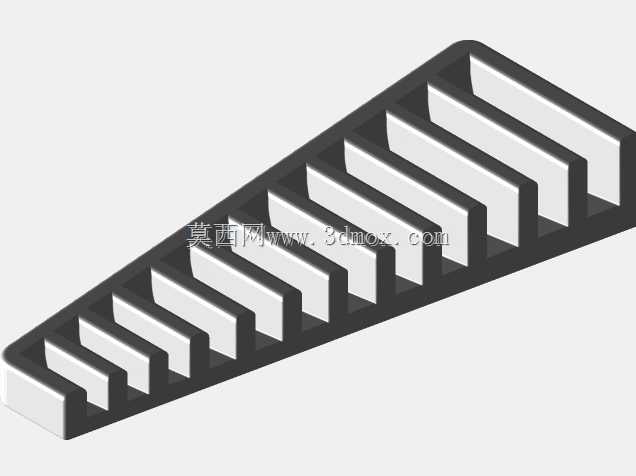

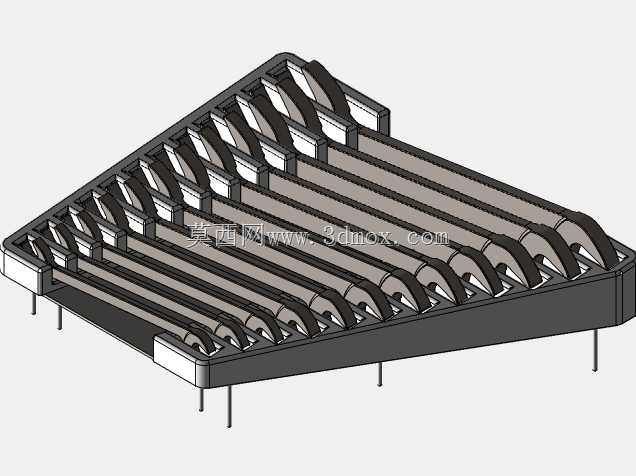

　　从功能设计上，每个扳手卡位都做了和角头轮廓匹配的下沉槽，槽深刚好覆盖扳手头部的厚度，扳手放入后头部完全陷入槽内，手柄部分顺着托盘的倾斜导向槽排布，不会出现相邻扳手手柄交叠的情况，拿取的时候可以直接捏住手柄末端向上提起，不需要拨开旁边的其他工具，单手握持就能完成取放动作。托盘的底部做了均匀分布的防滑筋，放在金属工具车台面或者木质工作台上时不会轻易滑动，边缘做了R3的圆角处理，避免搬运的时候锐边划手。

　　安装适配方面，这套托盘既可以直接平铺在工作台台面、工具车抽屉内使用，也可以配合壁挂支架挂在工位旁的墙面上，卡位的抱紧力足够支撑垂直放置时扳手不会掉落。拆分后的单个模块宽度控制在120mm以内，长度控制在200mm以内，完全适配市面上绝大多数桌面级FDM3D打印机的成型尺寸，不需要额外做大尺寸打印设备的调整。建模时特意将STL文件按单个零件拆分输出，左右模块、垫圈限位结构都是独立的文件，使用者可以根据自己的打印机精度调整打印参数，不需要在软件里再做模型拆分。

　　实际使用场景中，这类定制化的工具托盘除了基础的收纳功能，还能起到工具可视化管理的作用，每个卡位对应固定规格的扳手，作业完成后归位时一眼就能发现有没有遗漏的工具，避免扳手遗落在设备内部造成安全隐患，对于5S管理要求较高的生产车间，这类适配具体工具型号的收纳托盘，比通用型的分格收纳盒实用性更强，不会出现格位大小和工具不匹配导致的空间浪费。设计时也预留了一定的轮廓余量，哪怕同系列的扳手因为生产批次不同存在小幅的外形偏差，也能顺利放入卡位，不会出现过紧卡滞的情况，托盘的壁厚设置为2mm，兼顾了打印成本和结构强度，日常使用中哪怕被工具砸到也不容易出现开裂变形。
