Tekton角头扳手SAE规格收纳托架

　　在机加工车间、设备运维班组、家用维修工具墙这类高频使用手动扳手的场景里，零散放置的角头开口扳手很容易出现混放、磕碰、拿取错规格的问题，尤其是SAE英制规格的扳手，和公制扳手混放后极易在作业时拿错，导致螺栓棱角打滑、拆装效率下降，甚至引发紧固件报废的情况。这款角头扳手托架，就是针对这类实际作业痛点设计的收纳承载件，适配Prusa i3 MK3S+这类桌面级FDM3D打印设备制作，不需要复杂的工业开模流程，一线作业人员可以根据自身工位的工具排布需求自行打印制作，快速适配个人工具摆放习惯。

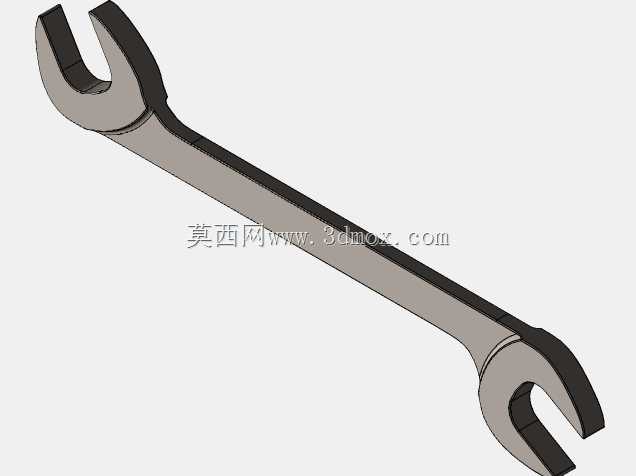

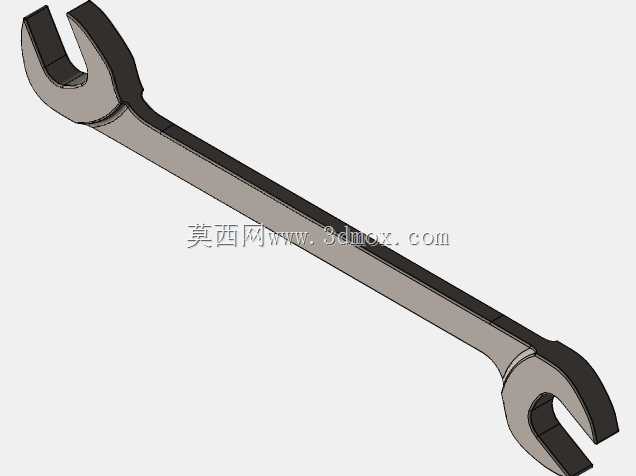

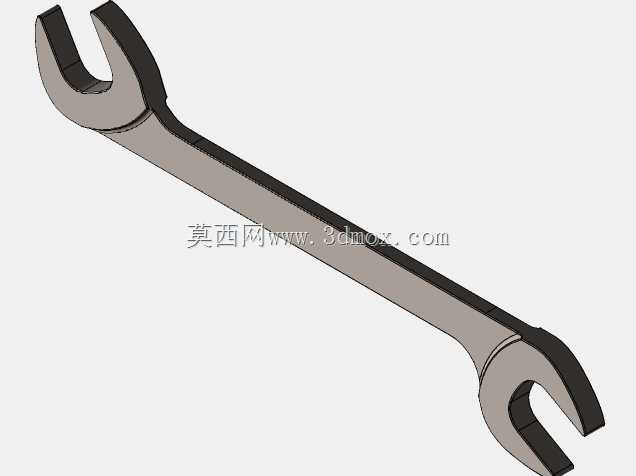

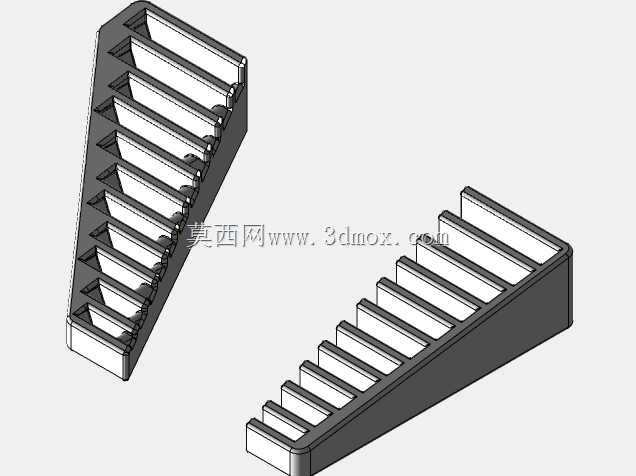

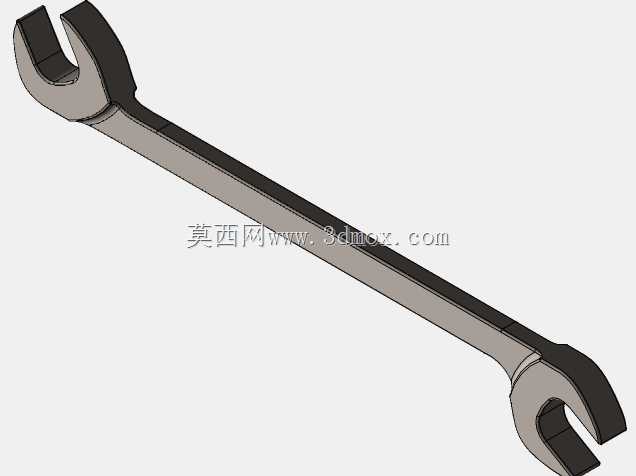

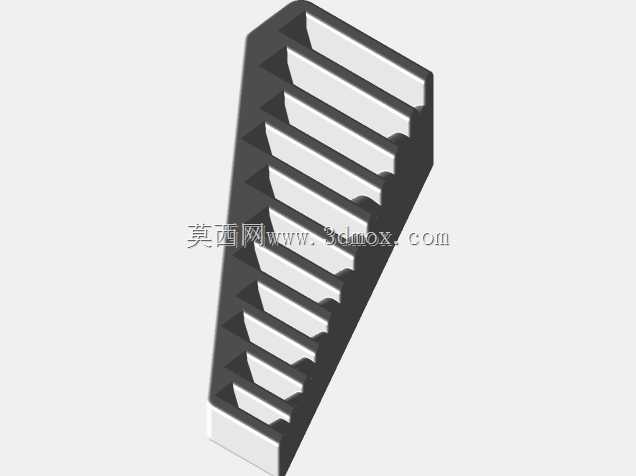

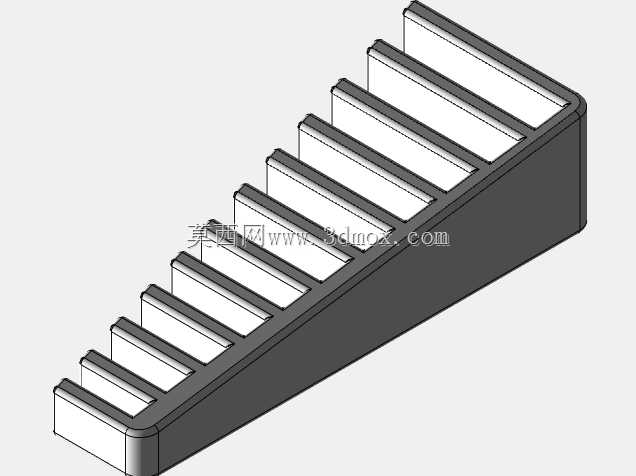

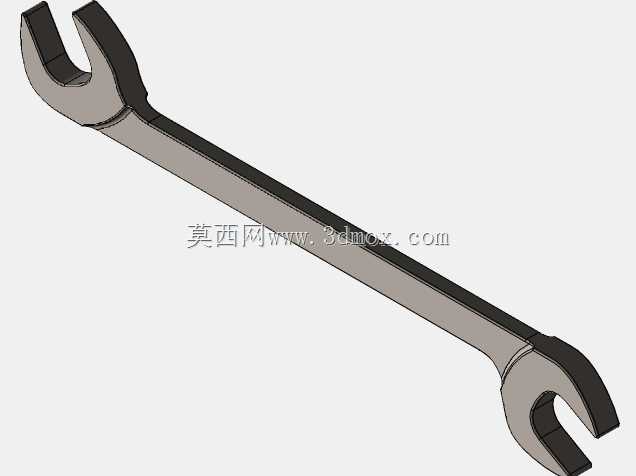

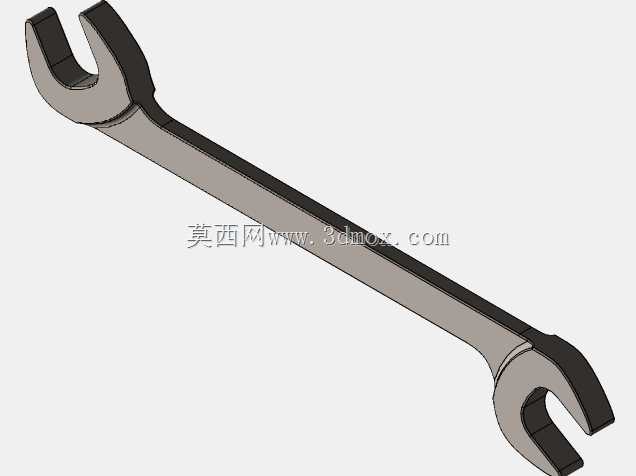

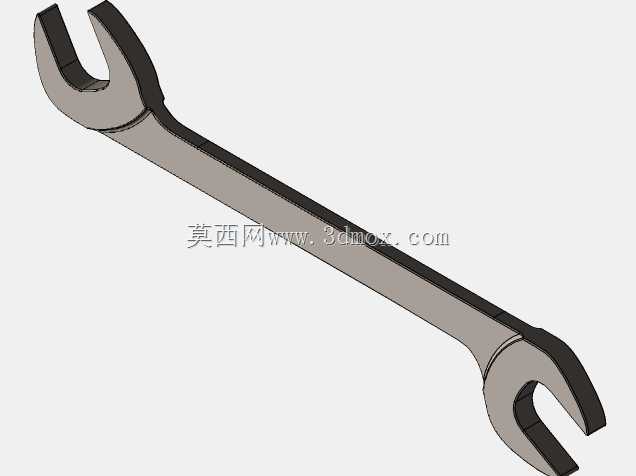

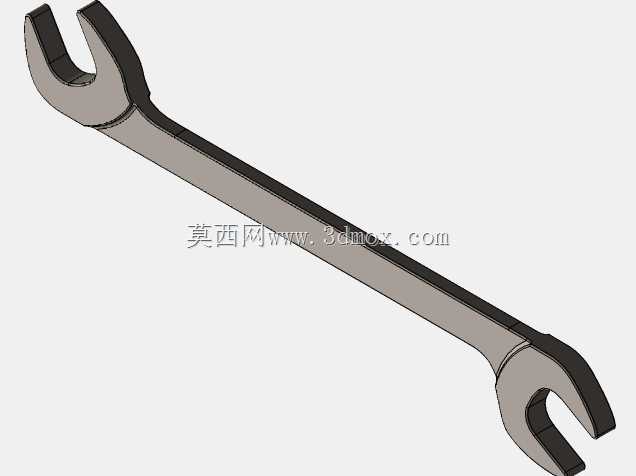

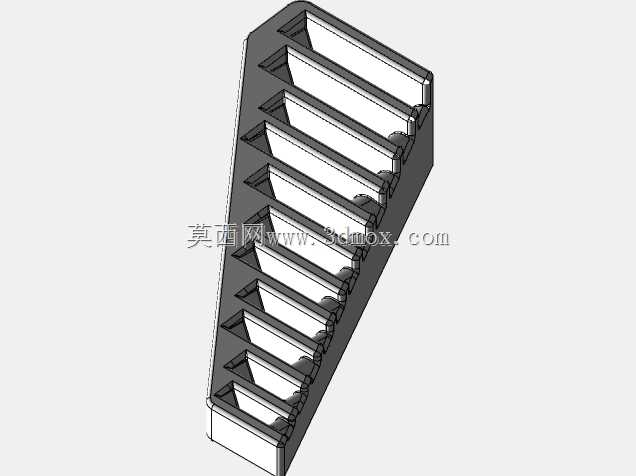

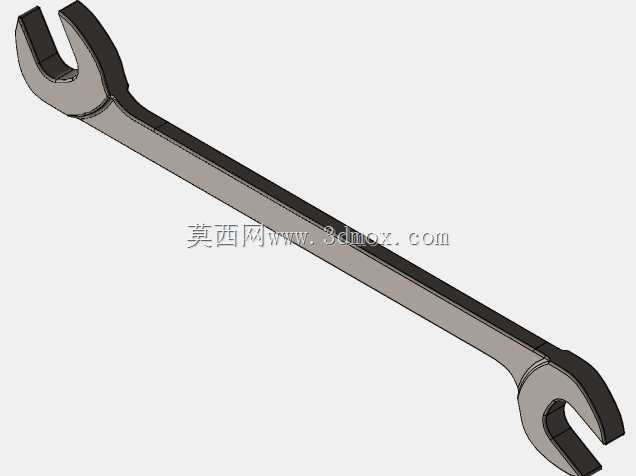

　　从功能特性来看，这款托架采用分仓卡位结构，每一个卡位对应一支SAE规格的Tekton角头扳手，卡位的轮廓是通过Faro臂对实物扳手进行轮廓扫描后拟合生成的，虽然扫描获取的工具几何体并非完全贴合工业级精密公差，但对于收纳托盘的定位需求来说完全足够，扳手放入后不会出现横向窜动、滑脱的情况，拿取时单指即可挑出对应规格的扳手，不需要在一堆零散工具里翻找。设计初期曾考虑过一体式整体打印结构，但实际测试中发现，一体式结构打印时需要添加大量支撑，不仅打印耗材浪费多，支撑拆除后卡位内壁的粗糙度高，扳手插拔时会有明显卡顿，而且整体打印的容错率低，一旦某一个卡位打印出现翘边、缺料，整个托架就会报废。后续调整为左右分体式结构，将原本的整体托架拆分为左侧、右侧两个独立打印件，打印时不需要额外添加内部支撑，两个部件打印完成后可以通过定位结构拼接组合，也可以根据工位的空间大小单独摆放，适配不同宽度的工具抽屉、墙面挂板空间。

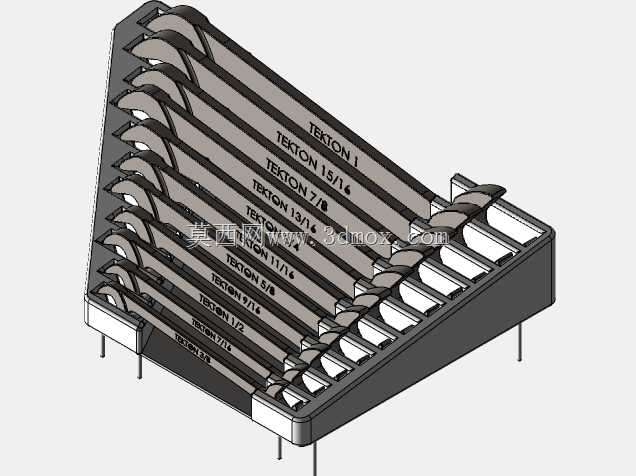

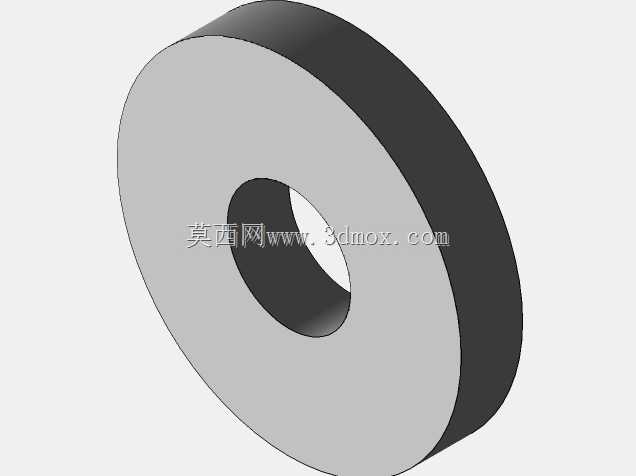

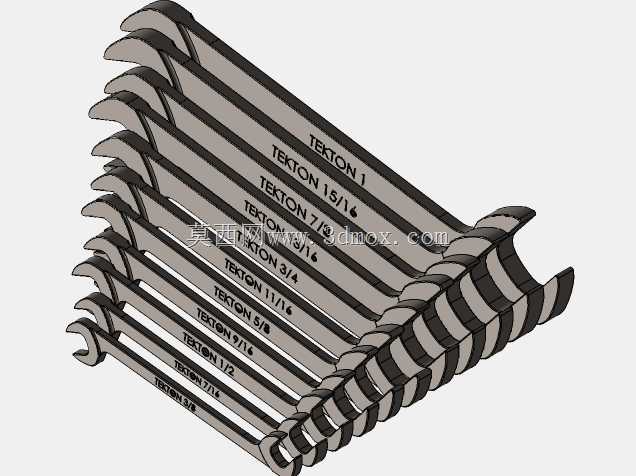

　　安装适配方面，这款托架预留了垫圈安装位，打印到对应层厚时需要暂停打印，将垫圈嵌入预设的安装槽内后再继续打印，嵌入的垫圈可以提升安装孔位的结构强度，不管是用螺丝将托架固定在墙面挂板上，还是用双面胶粘贴在工具车台面，都不会因为反复插拔扳手导致安装孔开裂、固定失效。托架的整体外轮廓边界经过优化，宽度适配常规标准工具抽屉的内部净宽，不会出现放不进抽屉或者占用过多冗余空间的问题，卡位的排布按照SAE扳手的尺寸从小到大依次排列，拿取时可以根据规格顺序快速定位，不需要反复核对刻度标识。

　　实际使用场景中，这类3D打印的工具托架相比市面上量产的通用塑料工具架，适配性更强，量产工具架往往是为多品牌通用扳手设计，卡位余量留得过大，扳手放入后晃动明显，而这款托架是针对Tekton品牌SAE系列角头扳手的轮廓做的适配，每一个卡位的弧度、深度都和对应扳手的手柄轮廓匹配，哪怕工具车在车间内移动产生颠簸，扳手也不会从卡位中滑落。另外考虑到工具厂商后续可能会调整扳手毛坯的外形尺寸，建模时在卡位的侧壁预留了0.2mm的打磨余量，如果后续新采购的扳手手柄尺寸有小幅变化，只需要用砂纸简单打磨卡位内壁即可适配，不需要重新建模打印整个托架。分体式的结构还有一个额外的优势，就是如果某一个卡位因为长期插拔出现磨损，只需要重新打印对应的半幅托架即可，不需要整体更换，进一步降低了使用成本。对于经常需要外出携带工具的运维人员来说，也可以将两个分体件单独固定在便携工具箱的内部两侧，不需要占用工具箱的中部储物空间，拿取扳手时开箱即可触及，提升外出作业的工具准备效率。
