Carlyle星形冲击插座3D打印机架结构

　　这套星形冲击插座配套机架，主要面向机加工车间、设备维保站点、个人汽修作业场景的工具定置管理需求，解决日常作业中冲击套筒零散堆放、取用查找耗时、混放磕碰导致套筒棱角磨损的实际问题，适配Carlyle系列DR规格外部星形冲击套筒的收纳定位，可直接安装在常规工具柜侧壁、工位挂板或者移动工具车的预留安装位上，也可配合3D打印自制的工具挂板完成工位工具的可视化定置。

　　从实际使用逻辑出发，设计时优先考虑了作业人员单手取放套筒的操作便利性，每个套筒卡位的开口角度做了15度的外倾处理，卡位内侧预留了0.2mm的安装间隙，避免长期使用后卡位磨损导致套筒卡滞或者松脱。底座部分的安装边界做了通用化适配，整体安装面的平面度控制在0.1mm以内，四个角预留了M4沉头安装孔，孔位间距兼容市面主流工具挂板的标准孔距，不需要额外打孔改造即可完成固定。

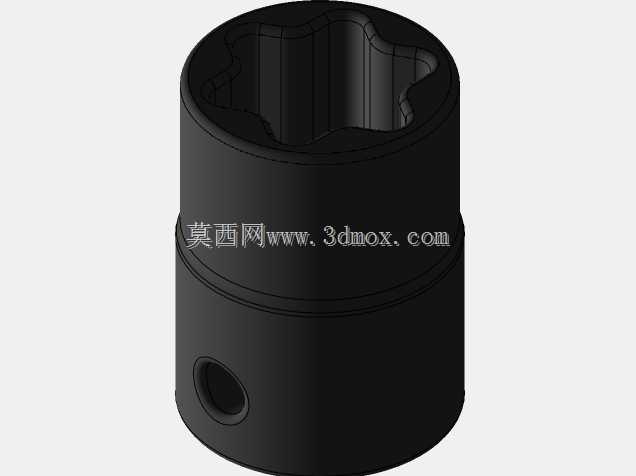

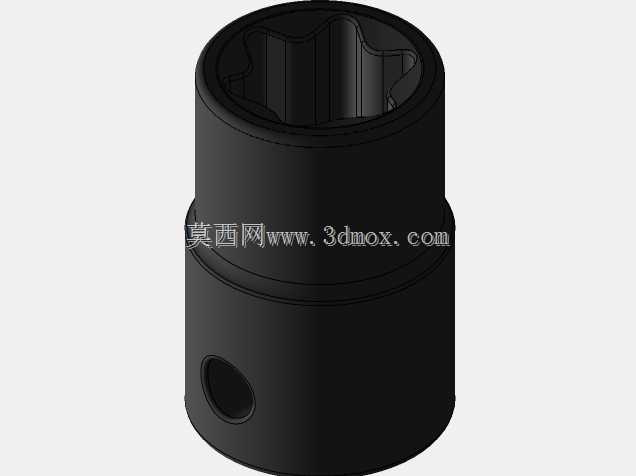

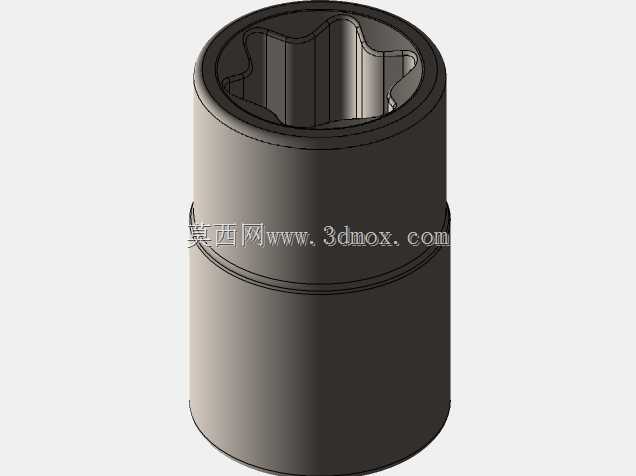

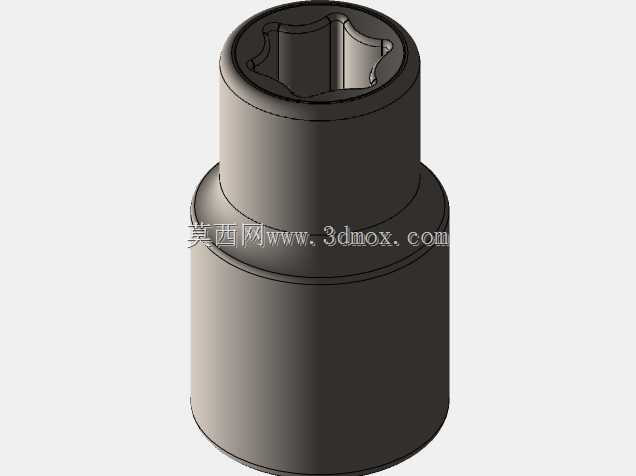

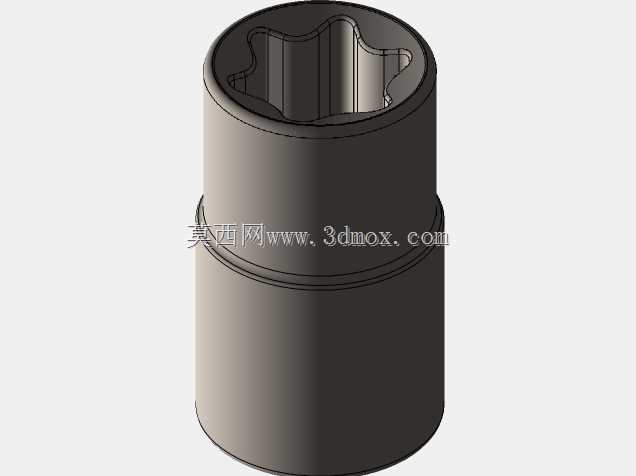

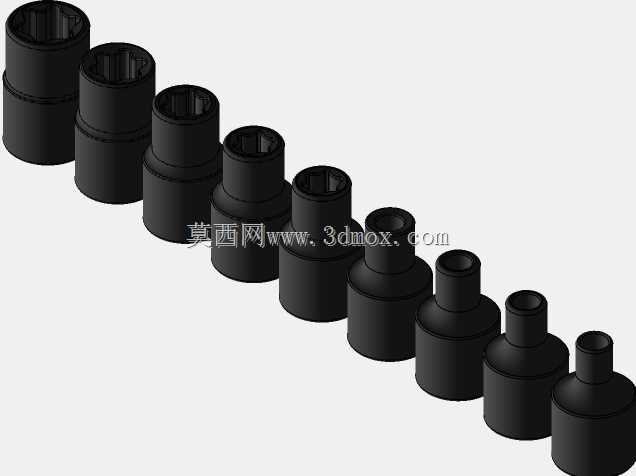

　　考虑到冲击套筒本身重量较大，且日常取放时会带来一定的冲击载荷，机架主体的壁厚做了差异化设计，卡位受力部位壁厚设置为3mm，非受力的外轮廓部位壁厚为2mm，在保证整体结构强度的前提下尽可能减少打印耗材的用量。每个卡位的内部轮廓完全匹配对应规格星形冲击套筒的驱动端外形，卡位深度设置为套筒总长度的三分之一，既可以保证套筒放置后不会侧翻倾倒，又不会因为卡位过深导致取放时需要额外向上提拉的操作行程。

　　设计过程中针对实际测量的套筒尺寸做了公差补偿，因为手动工具生产厂商会根据批次不同对产品尺寸做小幅调整，所以所有卡位的内轮廓尺寸都在实测值基础上预留了0.15mm的正公差，避免个别尺寸偏上限的套筒无法顺利放入卡位。机架上集成了磁铁嵌入位，可嵌入直径10mm厚度2mm的圆形强磁，磁铁嵌入后表面与安装面齐平，既可以让机架直接吸附在铁质工具柜、设备金属外壳表面实现免打孔安装，也可以在每个套筒卡位旁辅助吸附小型接杆、转接头等零散配件，避免小零件掉落丢失。

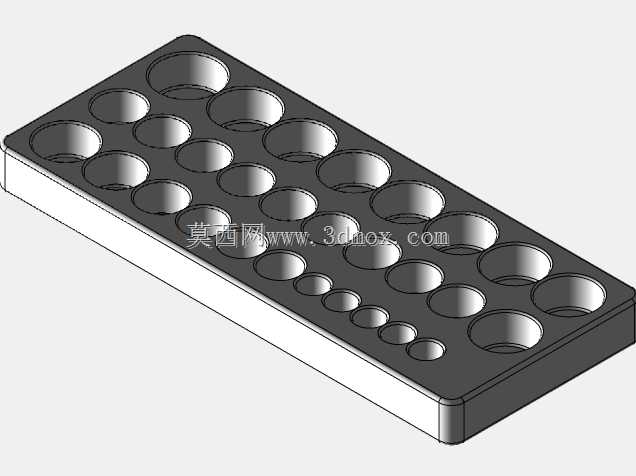

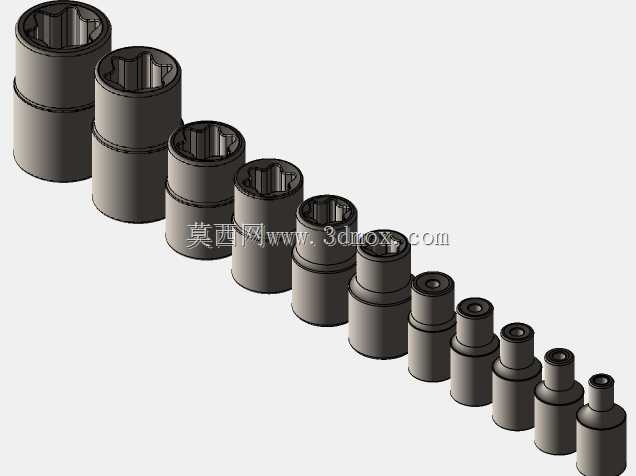

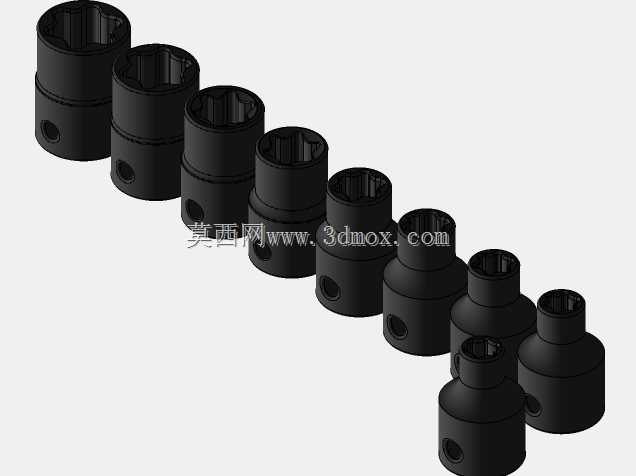

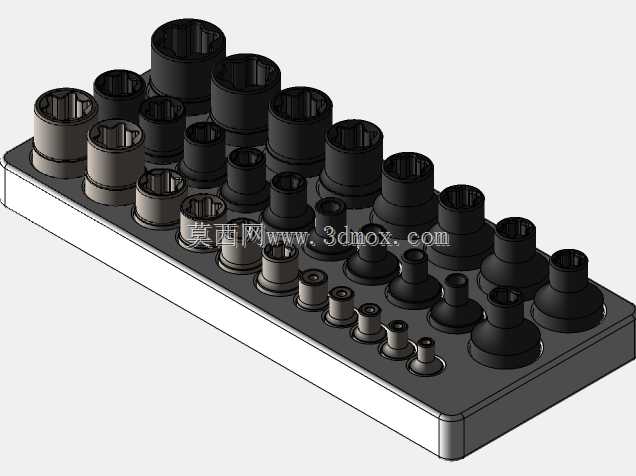

　　从工位管理的角度出发，这套机架的卡位排布按照套筒规格从小到大依次排列，相邻卡位之间预留了3mm的操作间隙，作业人员拿取时不会碰到相邻的套筒，每个卡位下方预留了激光雕刻或者粘贴规格标签的平面区域，可直接标注对应套筒的规格参数，方便新人快速识别对应工具。机架底部做了连续的加强筋结构，加强筋高度为5mm，厚度1.5mm，沿机架长度方向均匀排布，即使长时间满负载放置套筒，也不会出现底座弯曲变形的问题。

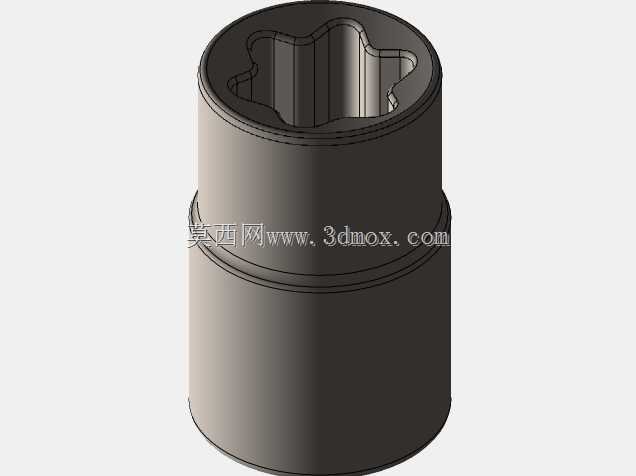

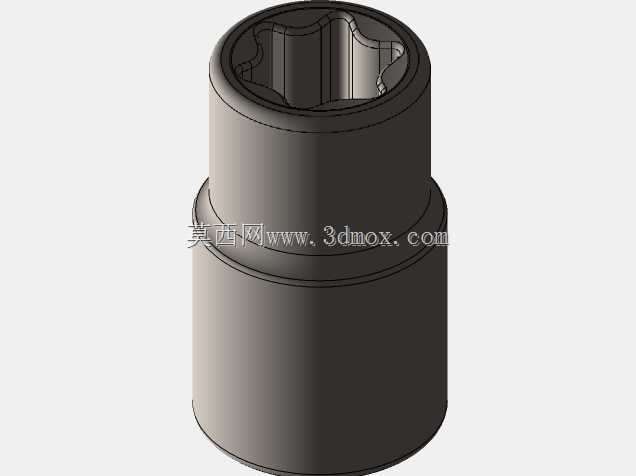

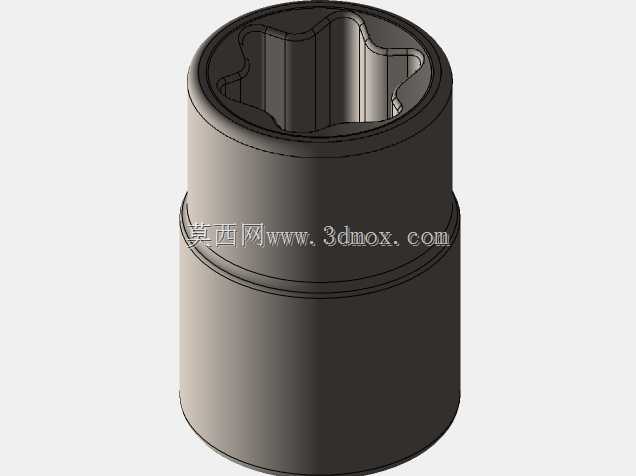

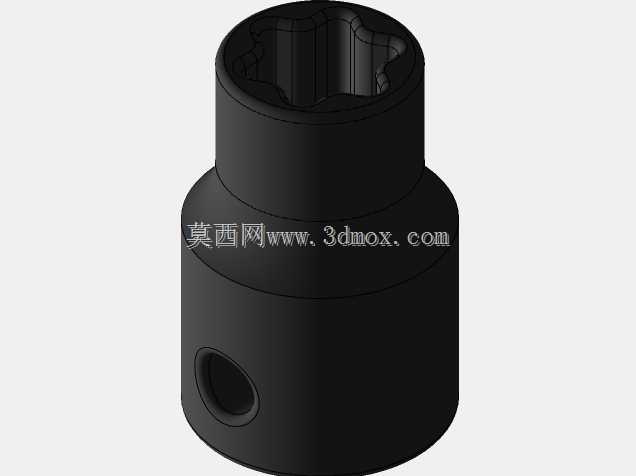

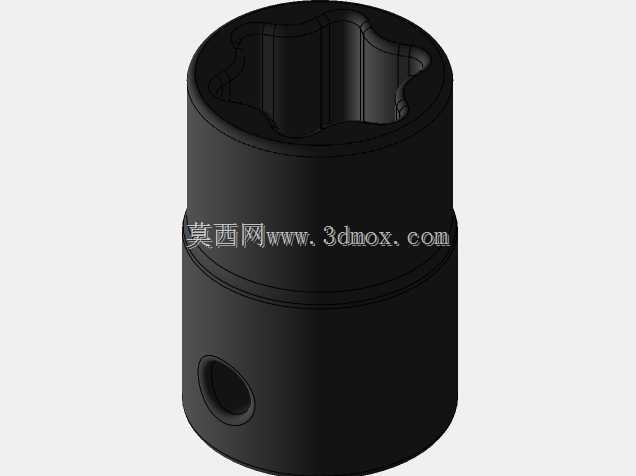

　　针对3D打印的工艺特性，整个模型所有棱角都做了R0.5的圆角处理，避免打印过程中出现应力集中导致的层间开裂，所有安装孔的打印方向都设置为垂直于安装面，不需要添加支撑即可完成打印，打印完成后只需要简单去除底部打印 raft 即可直接使用，不需要额外的后处理工序。模型的驱动端外形仅做视觉参考，核心的卡位尺寸、安装孔位、整体轮廓都经过实际装配验证，可直接打印使用，适配Prusa i3 MK3S+等常规桌面级FDM3D打印机的打印幅面，不需要拆分模型即可一次性打印完成。

　　实际使用场景中，这套机架除了固定在工位上做永久收纳，也可以安装在移动工具车上，配合外出维保作业使用，机架的卡位设计做了防脱落处理，即使工具车在车间内移动产生颠簸，放置在卡位上的套筒也不会滑落。针对不同规格的套筒套装，卡位的排布逻辑遵循了常用规格放在靠近操作位一侧的原则，使用频率最高的几个中等规格套筒卡位设置在机架的中心区域，大规格和小规格套筒分别排布在两侧，符合日常作业的取放习惯，减少作业人员拿取工具的移动距离。
