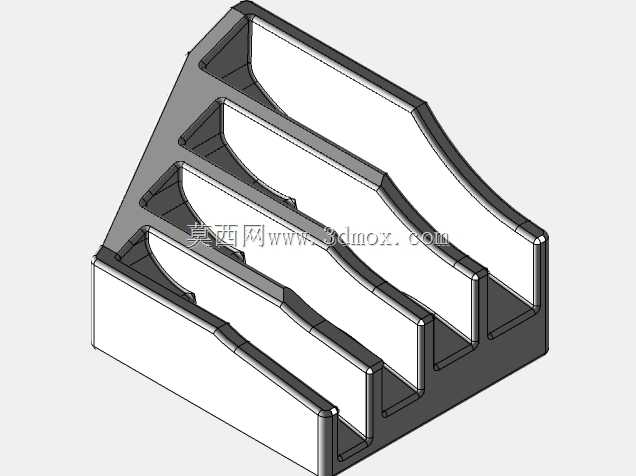

多规格可调扳手齿条配套收纳支架

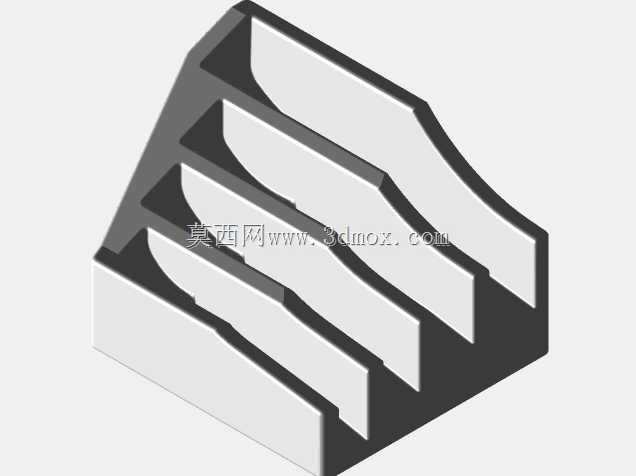

　　这套可调扳手齿条配套的收纳支架，覆盖6、8、10、12英寸四个常用规格的可调扳手齿条存放需求，主要面向机加工车间、设备维修班组、家用工具收纳场景使用，解决零散扳手齿条随意堆放导致的磕碰损伤、取用查找耗时、工位杂乱的实际问题。在日常设备维保作业中，可调扳手是拆装不同规格紧固件的高频使用工具，不同尺寸的齿条作为扳手的核心调节部件，若随意放置在工具柜抽屉或者工作台面上，很容易因为和其他金属工具碰撞产生齿面磨损、调节卡位变形，直接影响扳手的调节精度和咬合可靠性，严重时甚至会在施力过程中出现打滑，造成工件表面损伤或者作业人员受伤的风险，这套支架就是针对这类实际痛点设计的专属定位收纳结构。设计过程中采用逆向测绘的方式完成轮廓拟合，

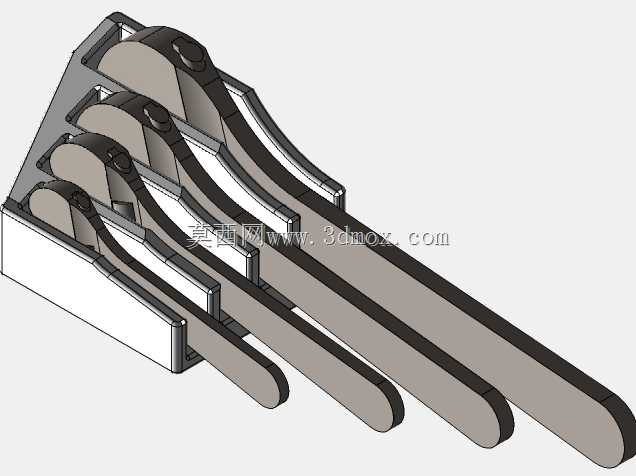

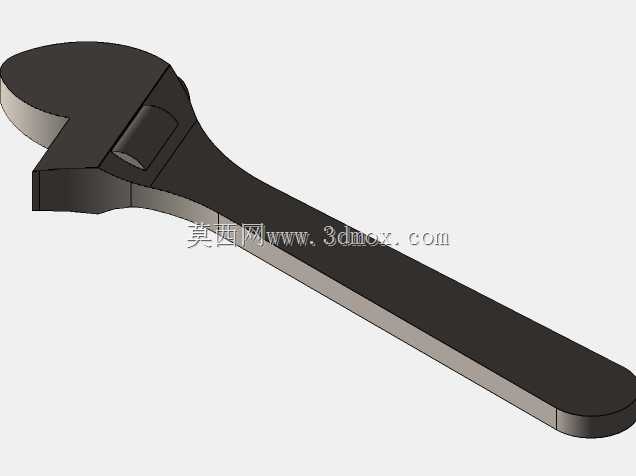

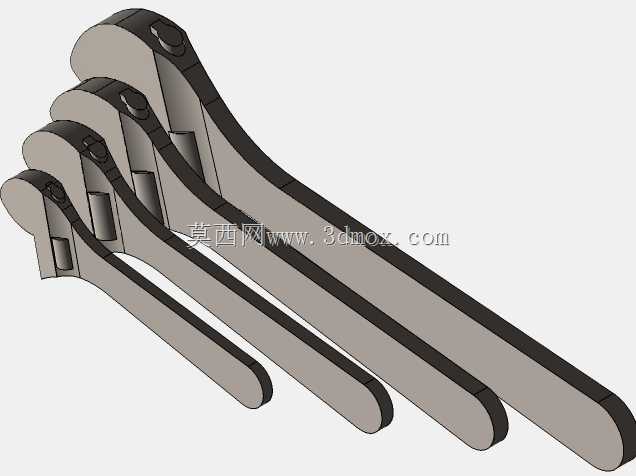

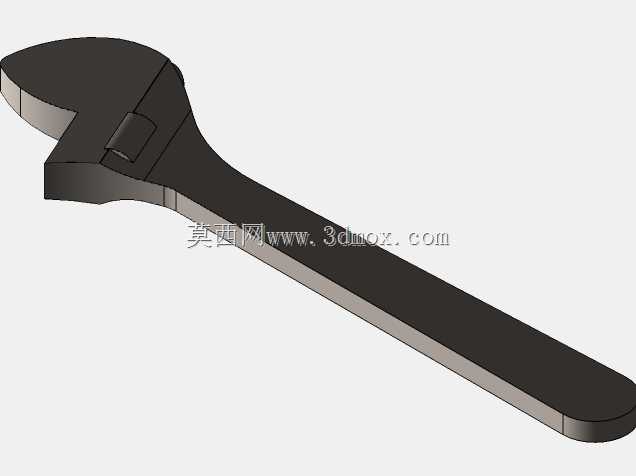

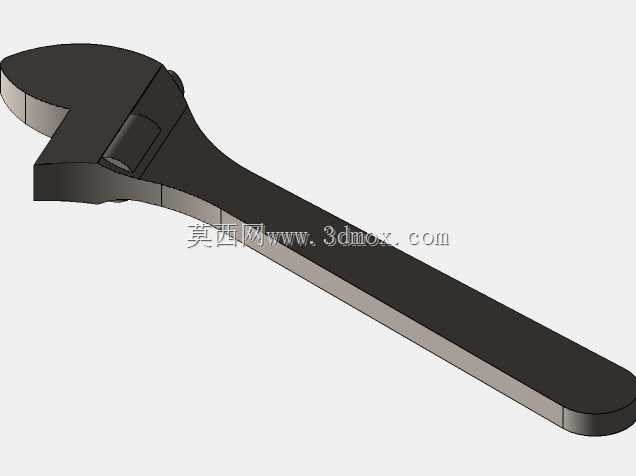

　　通过接触式轮廓探测设备采集对应规格扳手齿条的实际外形尺寸，没有采用理论化的标准建模尺寸，而是完全匹配现有量产工具的实际毛坯轮廓，毕竟量产五金工具的毛坯尺寸会存在合理的制造公差，不同批次的产品外形也会有细微偏差，完全按照理论尺寸建模的支架很容易出现放不进去或者间隙过大晃动的问题，这种贴合实物轮廓的建模方式，能保证每个卡位和对应齿条的外形匹配度，放入后不会出现松垮晃动，也不会因为过盈配合导致取放卡顿。支架的安装适配性做了充分考量，整体结构可以直接固定在常规工作台的侧边、工具柜内壁或者移动工具车的面板上，预留的磁体安装槽位可以嵌入标准规格的圆柱磁体，磁体完全藏在支架结构内部，不会突出表面影响齿条的取放，

　　依靠磁体的吸力可以将金属材质的扳手齿条牢牢吸附在对应卡位上，即使支架垂直安装在立面或者随工具车移动产生颠簸，齿条也不会从卡位中滑落，不需要额外增加卡扣或者绑带结构，取放的时候只需要直接抽拉即可，单手就能完成操作，完全匹配维修作业中频繁取放工具的操作节奏。每个卡位的轮廓都做了导向倒角处理，齿条放入的时候不需要刻意对准位置，顺着倒角就能滑入对应的定位槽，槽体的深度刚好覆盖齿条的非工作段，不会遮挡齿条的规格标识部分，作业人员站在工位前就能快速识别需要的尺寸，不需要逐个翻找。支架的壁厚做了合理的优化，既保证整体结构有足够的强度，不会因为长期取放工具出现开裂变形，也不会占用过多的工位空间，相邻卡位之间的间距经过反复调整，

　　保证手指伸入取放的时候不会和相邻的齿条发生磕碰，操作空间充足。针对3D打印的成型工艺，支架的所有转角都做了圆角过渡，没有尖锐的直角结构，避免打印过程中出现应力集中导致的层间开裂，打印完成后也不需要额外做大量的后处理打磨，去掉支撑就能直接使用。实际使用过程中，这套支架除了可以存放对应的可调扳手齿条，也能适配同尺寸规格的其他长条状五金工具，比如加长内六角批杆、短柄螺丝刀等，只要外形轮廓在卡位的容纳范围内都可以稳定存放，拓展了实际使用场景。在机加工车间的工位布置中，这类专用工具支架可以帮助实现工具的定置管理，符合车间5S管理的要求，每个工具都有固定的存放位置，作业完成后可以快速归位，避免工具遗失，也能减少工具因为存放不当产生的损耗，延长五金工具的使用寿命。对于个人DIY爱好者的家用工作台来说，这套支架也能很好的整理零散的扳手配件，让工作台面保持整洁，需要使用的时候不用在杂乱的工具堆里翻找，提升作业效率。
