Mac工具车冲击翻转插座托盘结构设计

　　在汽保维修、机加工车间的日常作业场景里，工具车是一线操作人员移动收纳作业工具的核心载体，而冲击套筒作为大扭矩拆装作业的高频使用耗材，其收纳规整度直接影响作业效率——传统工具车的套筒收纳多采用固定插排式结构，取放长套筒时易与相邻工具磕碰，且不同驱动端规格的套筒混放时，翻找对应规格的时间往往占单次拆装作业准备时长的三成以上。这款适配Mac工具车的冲击翻转插座托盘，正是针对这类现场痛点做的定向结构优化。

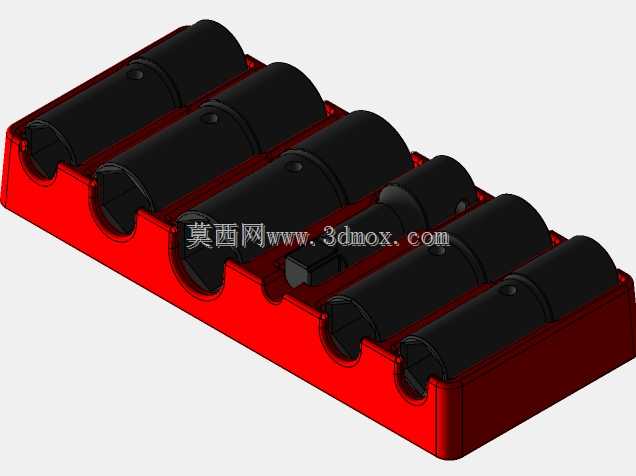

　　从实际使用逻辑出发，托盘采用分层翻转式排布逻辑，将不同长度、不同驱动方头规格的冲击套筒按作业使用频率做分区排布：常用的短款中飞冲击套筒布置在托盘上层固定位，取用时无需翻转结构即可直接插拔；长款大风炮冲击套筒布置在下层翻转支座上，需要取用长套筒时，只需将对应分区的翻转座向上翻起35度，即可露出下层套筒的插座位，翻起后的支座自带角度锁止结构，不会因为工具车移动产生的震动自行回落，避免取放时夹手。

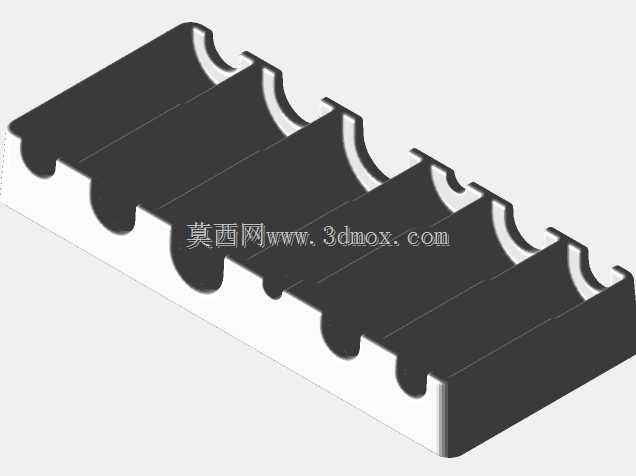

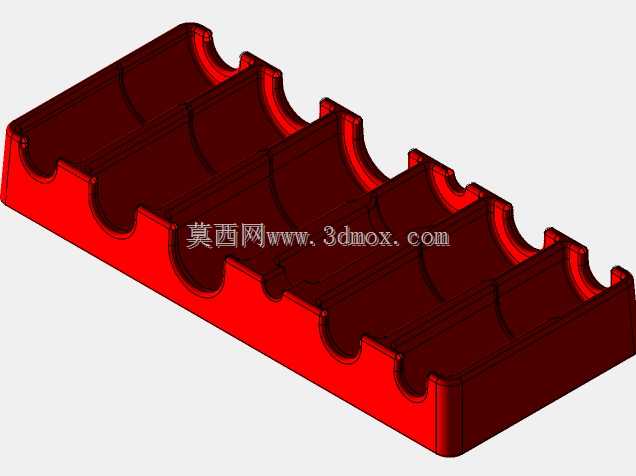

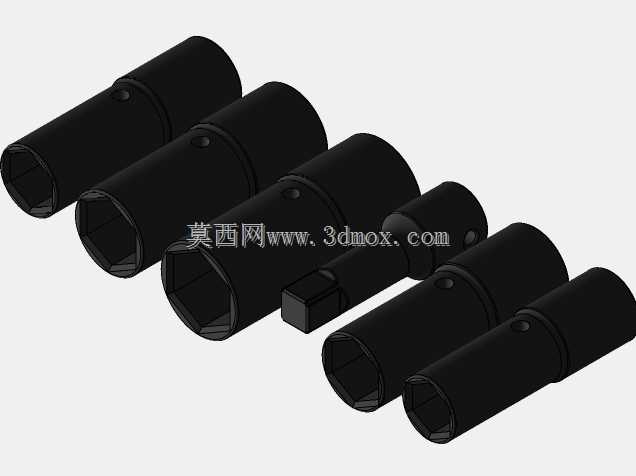

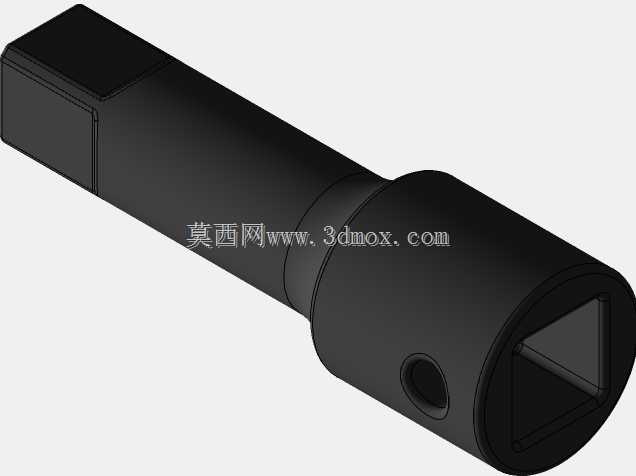

　　结构设计层面，托盘整体采用与Mac工具车抽屉内槽匹配的安装边界，整体外轮廓尺寸严格适配对应型号工具车的抽屉净空尺寸，侧边预留1.2mm的安装间隙，既不会因为尺寸过宽卡滞抽屉抽拉，也不会因为尺寸过窄在抽屉内窜动产生异响。每个插座的内孔尺寸严格对应冲击套筒的驱动端外径公差，插装后套筒的径向晃动量控制在0.3mm以内，即使工具车在车间地面过减速带、压过地面切屑产生颠簸，套筒也不会从插座内脱出。需要注意的是，底座插座和相应的几何形状经测量是准确的，但已知制造商会更改坯料尺寸，插座驱动端仅供视觉效果参考，实际加工适配时需要根据对应批次套筒的实际驱动端尺寸做微调。

　　托盘的翻转铰接结构采用隐藏式销轴设计，销轴与支座的配合间隙控制在0.15mm，翻转过程无明显旷量，铰接位置做了下沉处理，不会突出托盘上表面，避免上层套筒取放时与铰接结构产生干涉。托盘底部做了网格状加强筋结构，在整体壁厚控制在2.5mm的前提下，托盘整体承重可达到15kg，满载长款冲击套筒时不会出现中部下挠变形的问题，保证抽屉抽拉顺畅。

　　从现场适配角度看，这款托盘可以直接替换工具车原有的原配套筒托盘，不需要对工具车抽屉做额外打孔或改装，直接放入抽屉内即可依靠底部的防滑胶垫与抽屉底面固定，不会随工具车移动产生位移。每个插座旁预留了规格标识的粘贴位，操作人员可以根据自己的使用习惯粘贴对应套筒的规格标签，进一步缩短找工具的时间。翻转结构的阻尼经过调校，翻起和回落的力度适中，带沾油手套操作时也可以轻松单手完成翻转动作，不需要双手配合操作，符合维修作业时单手持工具、单手操作收纳结构的使用习惯。

　　针对冲击套筒表面常沾有油污、铁屑的使用场景，托盘表面做了圆弧过渡处理，没有容易积藏油污的直角缝隙，日常清理时只需用高压气枪吹扫或者用抹布擦拭即可，不会在结构缝隙内残留铁屑油污，长期使用也不会因为铁屑卡滞导致翻转结构失效。托盘的插座深度做了差异化设计，短套筒对应的插座深度为15mm，保证插装稳定的同时不会因为过深导致套筒拔取困难；长套筒对应的插座深度为22mm，避免长套筒因为重心偏高在翻转时脱出。
