离合器头钻头套筒套装托盘结构设计

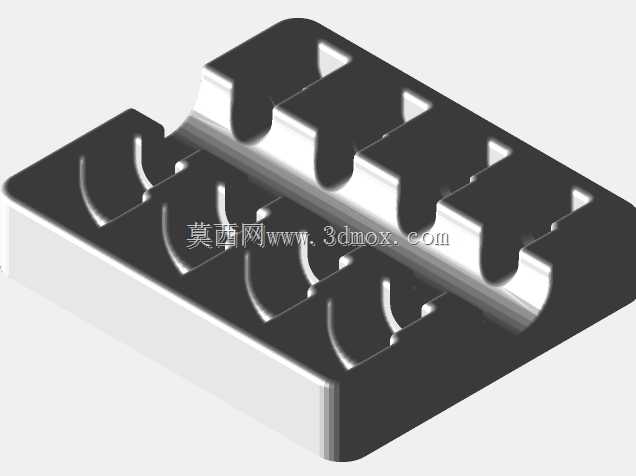

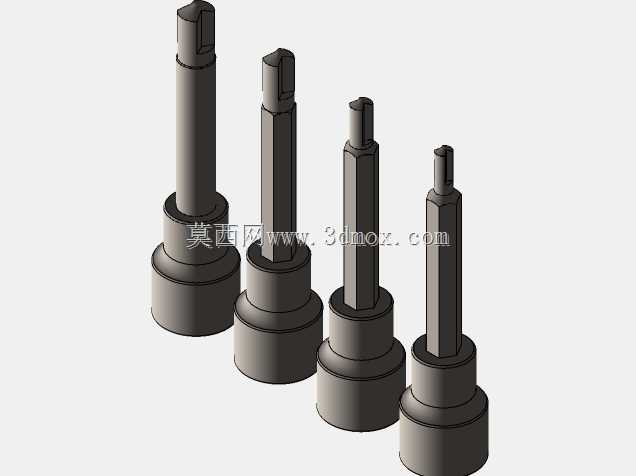

　　在汽保维修、工业装配的日常作业场景里，离合器头钻头类套筒属于高频取用的精密工具，这类工具杆部细长、批头端精度要求高，随意堆放不仅会造成批头磕碰损伤、尺寸精度失准，还会在作业过程中增加工具找寻的无效时间，因此配套的定位收纳托盘是工位器具里非常实用的配套结构。这套托盘的设计完全匹配对应规格的离合器头钻头套筒外形，每个卡位都做了和套筒金属接杆、驱动端轮廓适配的仿形槽，槽体深度刚好覆盖套筒下部的六角驱动段，既可以保证工具放置后不会侧翻倾倒，也能让上部的批头端完全露出，取用的时候可以直接捏住杆部快速取出，不需要额外抠取。从实际测量的结构边界来看，托盘整体采用规整的长方体布局，卡位按照一字排开的方式排布，相邻卡位之间的肋板厚度控制在合理范围，

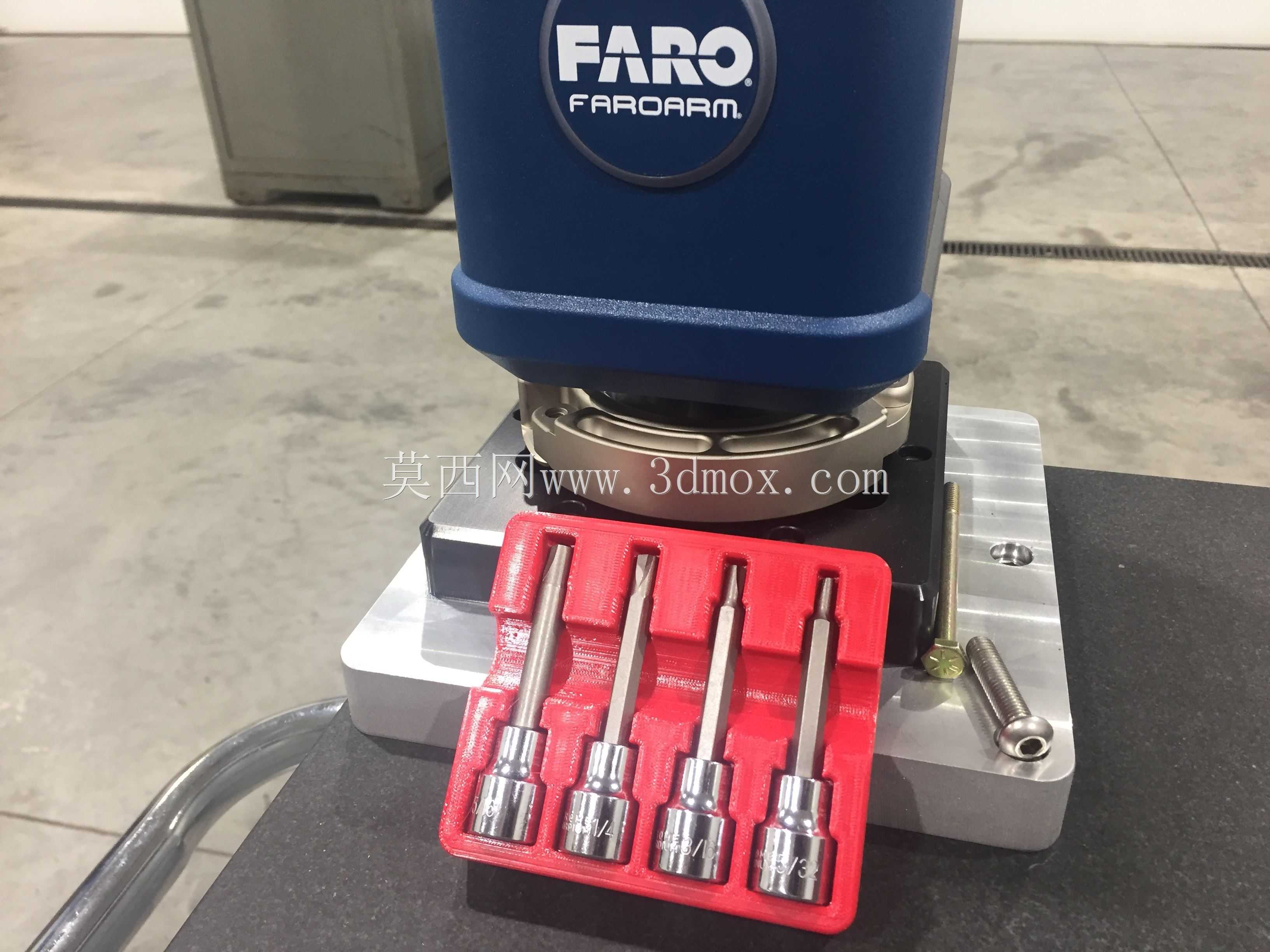

　　既保证了托盘整体的结构强度，不会因为频繁取放工具出现槽位开裂变形，也尽可能压缩了整体占用的台面空间，可以直接放置在工具车抽屉、三坐标测量台的边角位置，不会占用过多的作业操作空间。设计过程中优先保证了底座插座和对应卡位的几何形位精度，每个槽位的中心距都和对应套筒的最大外径做了适配，放置后套筒之间留有均匀的间隙，不会出现相邻工具互相剐蹭的情况；考虑到制造商后续可能对毛坯尺寸做微调，驱动器尖端的几何结构在建模时做了参考性预留，没有做完全的死限位，避免后续实物尺寸出现小幅偏差时托盘无法适配。托盘的边缘做了小尺寸的倒角处理，没有尖锐的棱角，避免日常取放时划伤操作人员的手部；底部做了浅槽式的防滑结构，放置在光滑的金属台面时不会轻易滑动移位。

　　在实际维修装配场景中，这类带定位托盘的套筒套装，可以直接配合扭矩扳手、气动驱动工具使用，作业完成后可以快速核对工具数量，避免工具遗落在设备装配腔体内造成安全隐患；在工具的仓储周转环节，规整的托盘卡位也可以避免运输过程中工具互相碰撞造成镀层脱落、精度受损。建模过程中对每个卡位的轮廓都做了拔模角度处理，如果后续需要采用注塑工艺批量生产，不需要额外调整结构就可以直接开模，脱模斜度控制在合理范围，不会因为拔模造成槽位尺寸偏差导致工具放置过松或者卡滞。托盘的壁厚做了均匀化处理，避免注塑生产时出现缩痕、翘曲等变形问题，整体结构没有复杂的倒扣特征，加工难度低，不管是3D打印打样还是批量注塑生产都有较好的工艺性。从工位管理的角度来看，这类定置收纳的托盘可以帮助作业现场实现工具的可视化管理，一眼就能确认对应规格的套筒是否在位，减少工具盘点的时间成本，也能让精密的批头端避免和其他金属工具混放造成的磕碰，延长工具的使用寿命。
