23毫米滚花1/2寸套筒接字五金配件

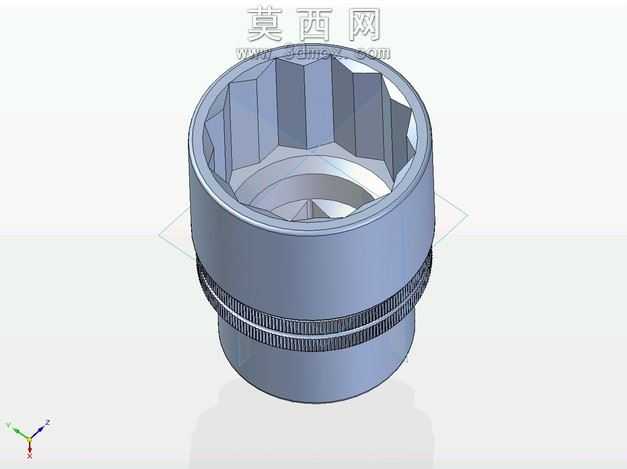

本作品为23毫米规格1/2寸驱动方的滚花套筒接字三维模型，建模过程以工业级手动工具的实际生产参数为基准，在三维建模环境中先完成整体回转体的基础轮廓搭建，通过旋转特征生成套筒的主体筒身结构，严格匹配23毫米内六角驱动端的对边尺寸公差，保证内六角型腔的每一个棱边倒角、根部圆弧都符合五金工具的行业加工标准，避免应力集中的结构缺陷。筒身中部的滚花结构采用阵列特征完成建模，还原了网纹滚花的凹凸纹理，既保证模型视觉上的真实质感，也还原了实物使用时增大手部摩擦力的功能结构，滚花区域的宽度、纹理间距均参考量产同规格套筒的参数设置，没有出现比例失真的问题。模型的内孔驱动端做了适配1/2寸驱动方的卡位结构设计，内部的弹珠卡位槽、定位台阶都做了精细化建模，每一处配合面的间隙都按照实际装配公差预留，能够直观展示套筒与驱动接杆的装配逻辑。材质渲染阶段，为筒身赋予了哑光铬钒钢的金属材质，调整了金属粗糙度参数模拟五金工具表面喷砂镀镍的质感，滚花区域单独设置了略高的粗糙度参数，区分光滑筒身与滚花纹理的视觉差异，内六角型腔内部做了轻微的阴影处理，突出型腔的深度与棱角结构。设计过程中充分考虑了工具的实际使用场景，筒身的壁厚经过受力模拟校验，既保证整体强度满足23毫米规格紧固件的扭矩需求，也避免了壁厚过大造成的工具笨重问题，筒身两端的过渡圆角做了平滑处理，没有尖锐棱角，符合手动工具的人机工程设计要求。模型的每一处结构都可直接对接生产加工流程，无破面、无重叠特征，能够直接导出用于工程图生成、3D打印样件验证或者数控加工程序编制，完整还原了工业级套筒配件的全部结构细节。
