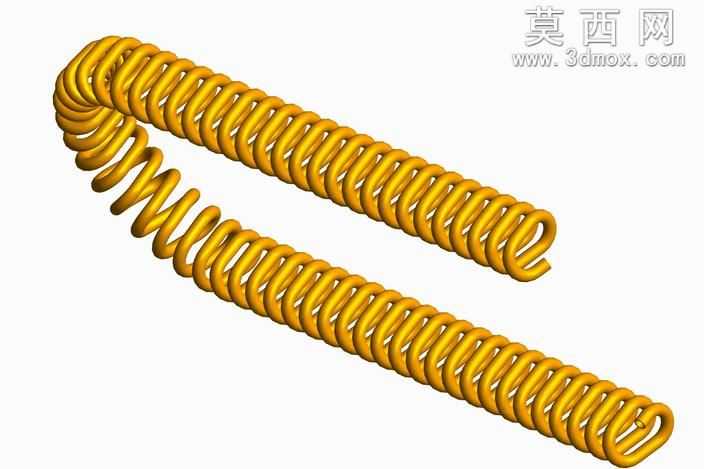

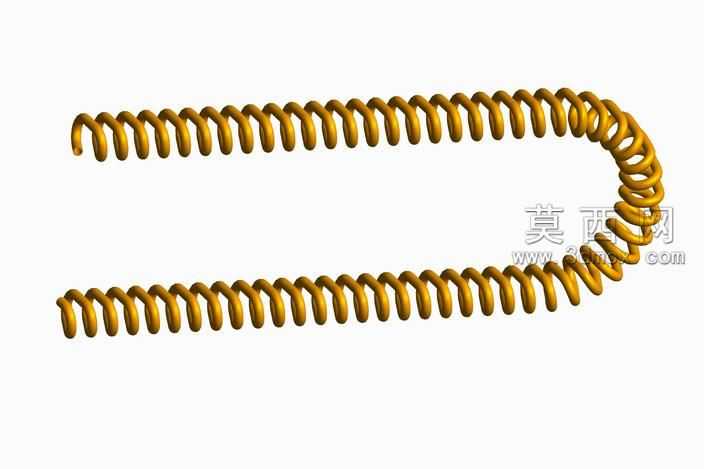

腰形异形复位弹簧三维结构设计

本作品为腰形异形弹簧的三维参数化建模成果，建模过程依托Creo三维设计环境完成，整体建模逻辑遵循弹簧类零件的成型规律，兼顾结构准确性与工程实用性。建模初期首先完成整体轮廓的路径规划，针对腰形弹簧特有的双平行直段加端部圆弧过渡的异形轮廓，采用草绘轨迹线结合螺旋扫描的核心建模方式，区别于常规圆柱螺旋弹簧的单一直线路径扫描逻辑，先精准绘制腰形的闭合引导轨迹，严格控制两段平行直段的长度一致性、端部圆弧的曲率半径匹配度，保证整体腰形轮廓的对称度符合机械零件的设计公差要求。在螺旋扫描特征创建阶段，精准设置弹簧钢丝的截面直径参数，匹配螺旋升角、节距参数，保证每一圈簧圈的节距均匀一致，避免出现簧圈疏密不均、错位扭曲的建模缺陷，同时针对两端的收口结构做细节处理，将端部簧圈做并圈磨平的结构模拟，还原实际五金弹簧的端部安装适配结构，保证后续装配时弹簧端面可以和安装基座平稳贴合，不会出现偏载歪斜的问题。材质与渲染阶段，选用弹簧钢对应的金属材质参数，调整金属表面的漫反射、高光反射参数，还原弹簧经过热处理与表面氧化处理后的金黄色金属质感，添加适度的环境反射效果，让模型的视觉呈现更贴近真实工业弹簧的实物状态，同时通过光影调整清晰展现簧圈之间的间隙结构、腰形轮廓的弯折过渡细节，直观呈现弹簧的整体形态。结构设计层面，充分考虑腰形弹簧的实际使用场景，这类弹簧多用于安装空间受限、需要在长条形空间内提供弹性复位力的场合，比如雕刻机的部件复位结构、小型工装的弹性顶出结构，建模时严格控制簧圈之间的均匀间隙，保证弹簧在受压缩载荷时，各圈簧丝可以均匀受力，不会出现局部应力集中导致的簧圈变形、断裂问题，同时对腰形过渡圆弧处的簧圈走向做平滑处理，避免轨迹线出现硬拐点，保证螺旋扫描生成的簧丝在弯折处的曲率过渡自然，还原真实弹簧绕制过程中的工艺特性，避免建模出现结构干涉、壁厚不均的问题。整体建模过程完全遵循机械零件的设计规范，所有参数均可根据实际使用需求进行调整，通过修改轨迹线尺寸、钢丝直径、节距参数即可快速生成不同规格的腰形弹簧模型，可直接用于后续的整机装配模拟、工程图纸导出、3D打印样件验证等环节，具备较强的工程实用价值。
