M12细牙外六角螺栓配六角螺母紧固组件

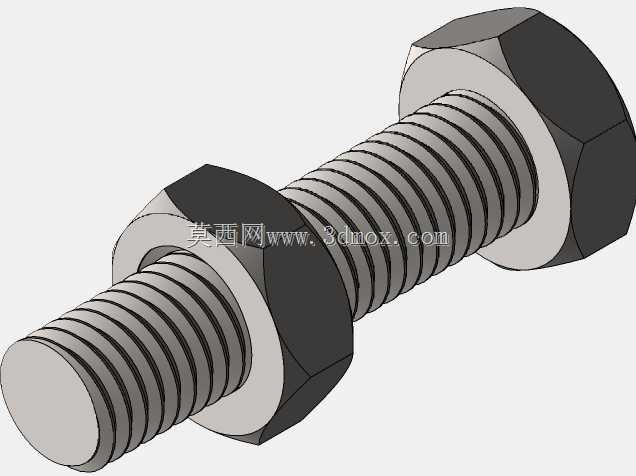

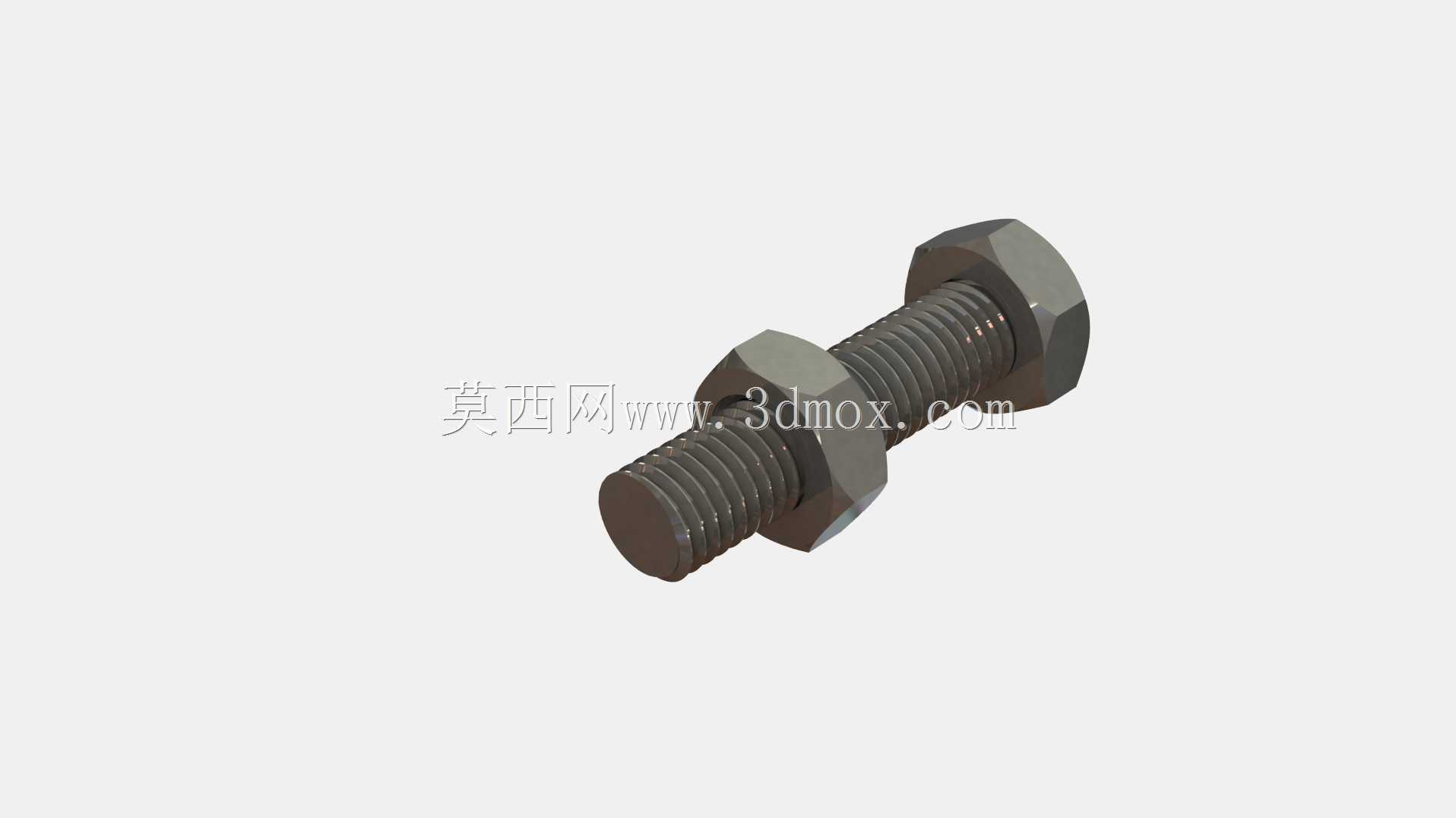

　　这套M12×1.5细牙螺纹的外六角贯穿螺栓搭配六角螺母，是机械装配里最基础也最常用的可拆螺纹紧固副，建模时完整还原了杆部全段螺纹牙型、螺栓头部六角承压面、螺母六角对边轮廓以及两者旋合后的装配状态，没有把螺纹做成示意性的贴图或者简化光杆，在做整机干涉检查、装配工艺模拟时能直接反映真实零件的占位关系。

　　从实际使用场景来看，这类细牙螺栓螺母组合常出现在需要微调锁紧位置、对防松要求较高或者薄壁连接件的工位上：比如自动化生产线的型材机架拼接、工装夹具的定位压板锁紧、机床附件的调节支座固定、输送设备侧边导板的位置调整，细牙螺距相比普通粗牙M12的1.75螺距更小，拧动一圈的轴向进给量更短，在需要精确控制夹紧行程、微调零件对位间隙的时候，操作人员可以更细腻地控制锁紧力度，同时细牙螺纹的中径接触面积更大，自锁性能优于同规格粗牙，在设备存在小幅振动的工况下更不容易出现松脱。

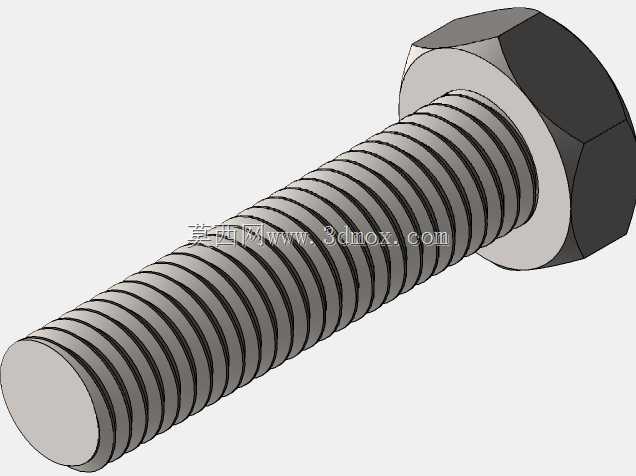

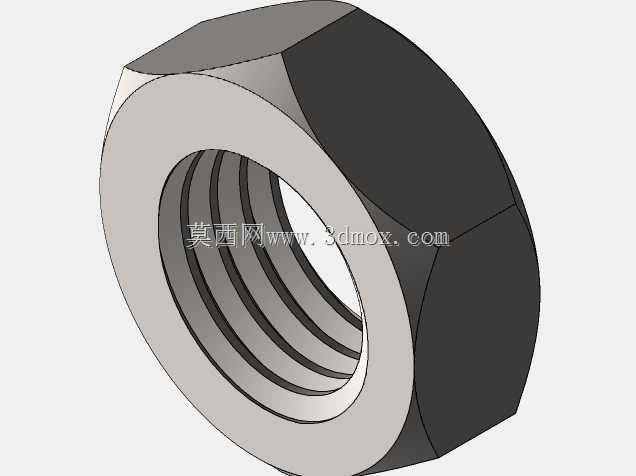

　　建模阶段的设计思路完全贴合实际加工逻辑：螺栓杆部的螺纹段长度覆盖了螺母旋合全程之外还预留了2到3牙的伸出余量，避免实际装配时螺母拧到底后螺纹末端和螺母端面齐平甚至凹进去，保证锁紧后螺纹副有足够的啮合牙数来承载拉力；螺栓的六角头部和螺母的六角外形都按照标准紧固件的对边尺寸、倒角规则绘制，头部下端的承压面做了平整过渡，没有多余的凸起，装配时可以和被连接件表面完全贴合，不会出现点接触导致的压应力集中。

　　在安装边界层面，这套紧固副的操作空间需要预留外六角扳手的回转余量：不管是螺栓头部还是螺母侧，六角对边的外围都要留出足够空间让套筒或者开口扳手卡入，做整机布局的时候如果把紧固件布置在狭窄凹槽里，后期装配和维护时扳手无法就位，就会出现只能用活动扳手勉强拧动、锁紧力矩达不到设计要求的问题。螺栓贯穿被连接件的通孔一般会开到13mm左右，比螺纹大径略大，补偿两个连接件之间的孔位加工误差，装配时螺杆可以顺利穿过叠合的板材，不会因为孔位轻微错位就卡滞。

　　功能特性上，这套螺纹副承担的是轴向夹紧力：拧紧螺母时，螺杆被拉伸产生弹性预拉力，把两层或者多层被连接件牢牢压合在一起，接触面之间的摩擦力可以抵抗设备运行时的横向剪切力，避免被固定的零件出现滑移。细牙螺纹的牙型更浅，螺杆根部的应力集中系数比粗牙更低，在承受交变载荷的连接位置，螺杆发生疲劳断裂的风险相对更小，不过也要注意细牙螺纹对牙面的损伤更敏感，如果装配时螺纹没有对正就强行拧入，很容易出现乱牙，所以三维模型里把螺纹的起始端做了引导锥度，和实际螺栓端部的倒角结构对应，装配时螺母可以顺着引导段顺利旋入，降低 cross-thread 错牙的概率。

　　在做设备结构设计时，这套模型可以直接调入装配体，用来验证紧固件和周围零件的间隙：比如检查螺栓伸出螺母的末端会不会碰到旁边的运动部件，扳手操作空间是否被周边的钣金、管线遮挡，螺纹旋合长度是否满足承载要求，不需要再单独绘制简化的紧固件占位，大幅提升装配校验的准确度。
