台式机机箱方形轴流散热风机结构

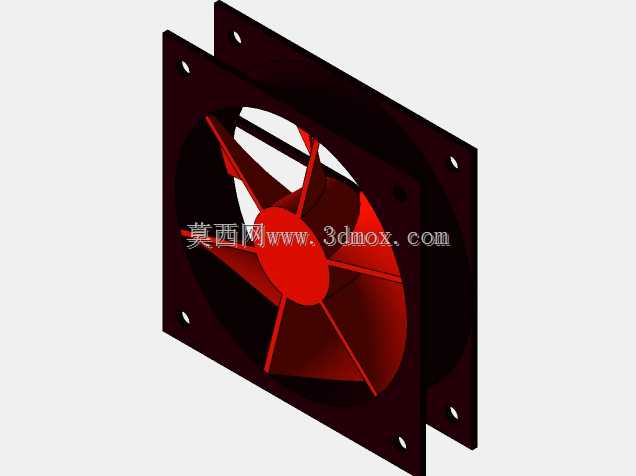

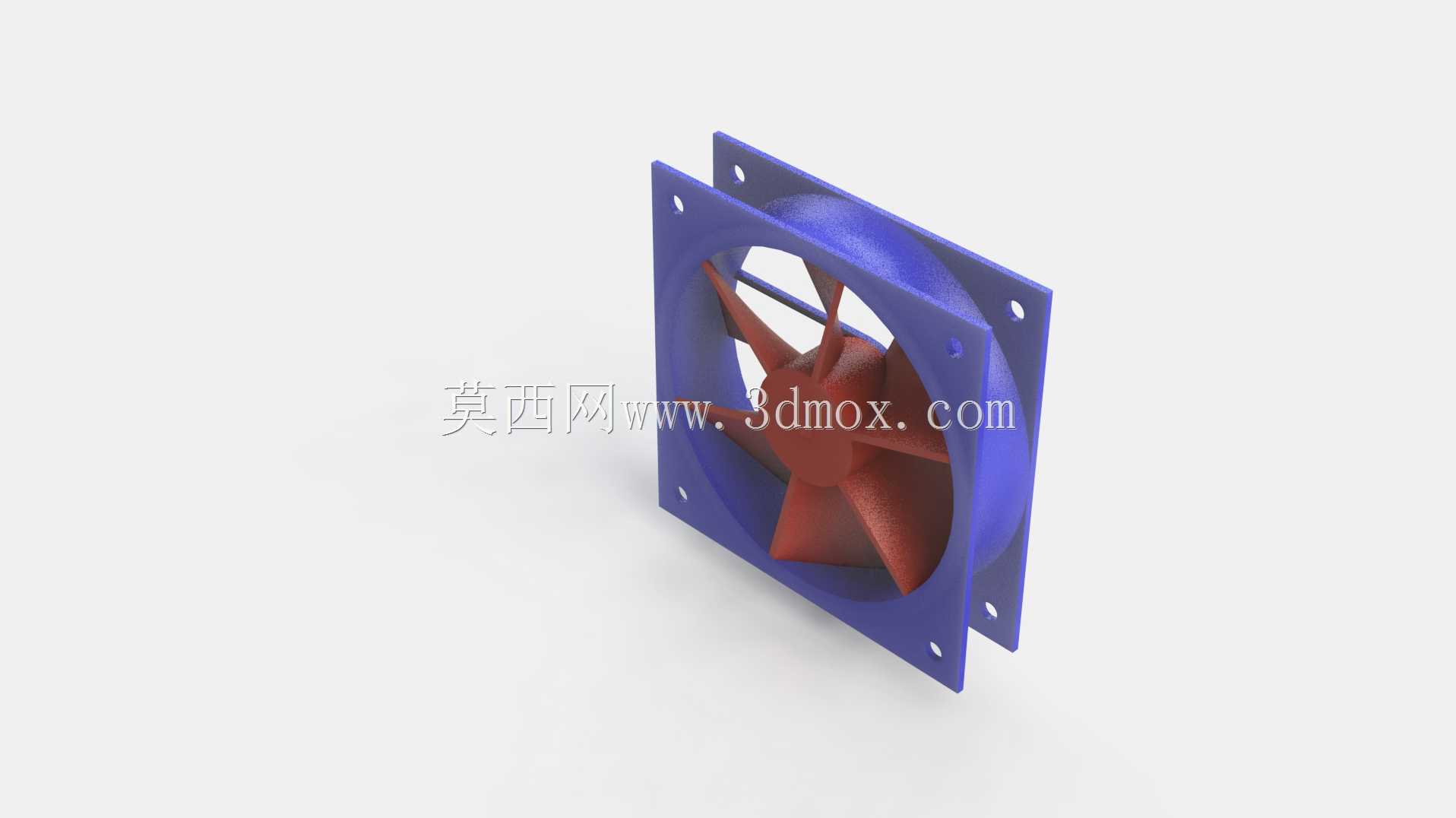

　　这款方形轴流散热风机的三维结构，围绕计算机主机内部强制风冷的实际需求搭建，整体由外侧方形安装框架、内置圆形风筒、七片曲面扇叶、中心轮毂以及框架四角的固定孔位共同组成。在常规台式机箱、工控机柜、小型电源仓或者笔记本扩展散热底座里，这类部件承担着把发热元件周边滞留热空气快速排出、同时引导外部低温空气流经鳍片与板卡表面的作用，设备运行时气流沿风机轴向贯通，不会在安装面附近形成大范围紊流，很适合空间紧凑、风道走向平直的电子设备散热场景。

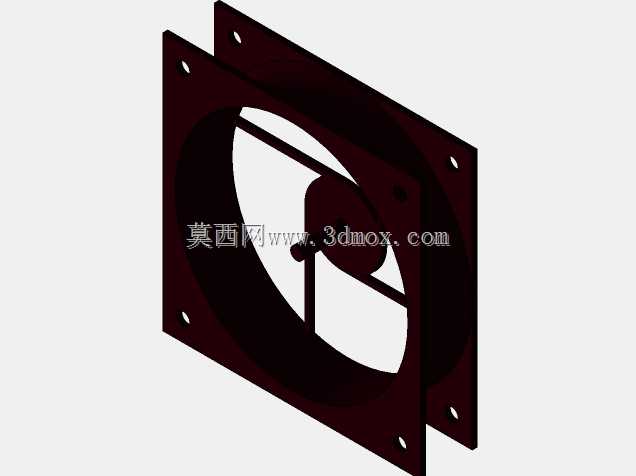

　　从结构设计思路来看，外侧框架采用双层叠合的方形板件造型，既可以在机箱钣金开孔处提供平整的贴合安装面，也能通过框架边缘的厚度约束扇叶旋转时的径向摆动，避免叶尖与风筒内壁发生刮擦。框架四角预留的贯通安装孔，对应常规机箱风扇位的螺丝锁紧路径，孔位中心距按照标准方形风机的安装边界布置，装配时不需要额外加工转接支架，直接将框架贴紧机箱预留的方形开孔，使用自攻螺丝或者减震胶钉即可完成固定。框架内侧延伸出圆形导风筒，筒壁与扇叶叶尖保持均匀的微小间隙，这个间隙在建模时经过反复校核：间隙过大会导致叶尖处气流回流，降低送风效率；间隙过小则会在扇叶受转速波动产生轻微形变时出现碰擦，工程上通常会结合塑料件的成型公差与热膨胀量预留安全余量。

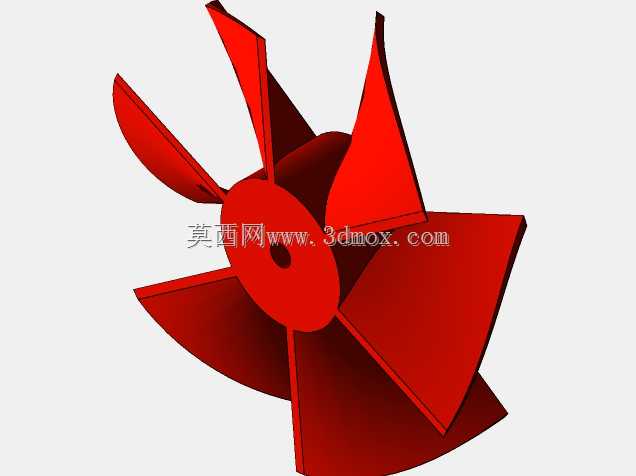

　　扇叶部分采用大后掠曲面造型，七片叶片沿中心轮毂周向均布，叶根位置与红色轮毂圆滑过渡，避免应力集中在叶片根部的连接区域。轮毂本身做成凸起的圆盘状，既可以容纳内部驱动电机的转子与轴承安装位，也能引导中心区域气流平顺向叶道扩散，减少轮毂正面的迎风阻力。叶片从根部到叶尖的弦长、扭角逐步变化，靠近轮毂处叶片扭角偏大，用来匹配较低的线速度并保证气流获得足够的轴向推力；靠近叶尖位置扭角放缓，适配更高的圆周线速度，让整个叶道出口的气流速度分布更均匀，降低旋转时的气动噪声。这类曲面叶型在建模时需要先绘制单个叶片的空间引导线，再通过曲面放样生成叶身实体，最后按照圆周阵列完成全部叶片的布局，阵列过程中要保证每片叶片的相位角完全一致，否则运转时会出现不平衡振动。

　　外形尺寸与安装边界方面，方形框架的外轮廓适配主流桌面机箱的标准风扇安装位，框架厚度方向预留了电机与扇叶的全部容纳空间，安装后不会向机箱内侧突出过多而干涉内存条、主板散热鳍片或者显卡背板。四角安装孔的位置避开了内部风筒的圆弧区域，锁紧螺丝时不会挤压到风筒壁面。框架外侧的双层板结构还可以在装配减震胶钉时提供夹持面，降低风机运转时的振动向机箱钣金传递，减少整机的共振异响。

　　在实际选型与结构校核场景中，这套三维模型可以直接用来验证机箱风道的装配干涉：把风机装配到机箱侧板、电源仓顶部或者水冷排外侧时，能够直观检查扇叶旋转包络是否和周边线材、电容、散热片发生冲突，也能通过框架安装孔的位置匹配不同规格的防尘网、减震胶圈。针对工控机柜场景，同样的方形轴流结构还可以移植到电气柜通风口，为PLC、驱动器等发热元件提供持续换气，建模时只需要调整框架厚度与安装孔距，就能适配不同机柜的钣金开孔尺寸。整个结构没有复杂的异形传动部件，所有特征都围绕风冷效率、安装便捷性与运转可靠性展开，叶型曲面、安装孔位、风筒间隙这些关键细节都在三维模型中完整呈现，能够为散热组件设计、机箱结构布局以及风冷选型校核提供直接的结构参考。
