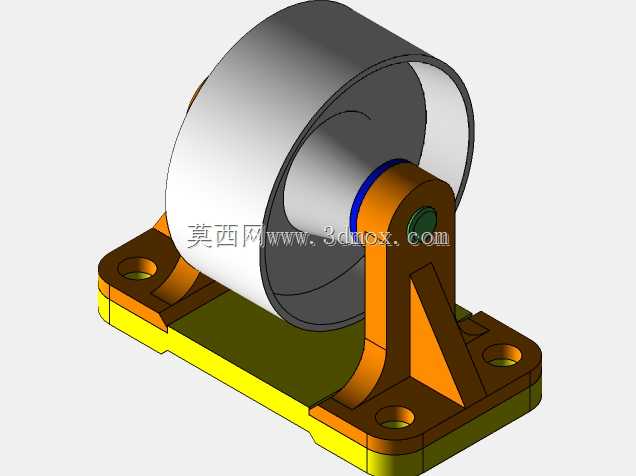

重载卧式滚轮脚轮支座总成结构

　　该滚轮脚轮结构主要用于各类需要短距离移位、工位调整或设备支承的机械装置中，常见于工装台车、焊接变位辅助架、轻型输送设备、车间周转小车以及固定式设备的可移动底座。与普通小型万向脚轮相比，该结构采用宽幅圆柱滚轮与双侧立板支承形式，轮体接触面积更大，在车间地坪、钢板平台或硬化通道上滚动时压强分布更均匀，适合承载较重的机架、箱体或工装组件。

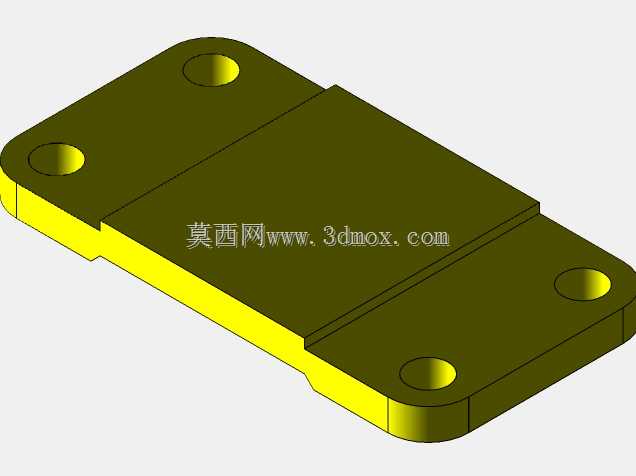

　　从实际使用角度看，脚轮并不是孤立零件，而是设备与地面之间的传力部件。设备自重、工件偏载、启动制动时的水平冲击，都会通过轮轴、立板和底板传递到安装面。该模型在底板上设置了四个沉孔式安装位，孔位分布在底板两端，能够形成较宽的固定跨距，减少单侧受载时螺栓承受的翻转力矩。底板下方带有阶梯轮廓，既可以理解为加强边，也为装配时留出贴合与定位边界；在整机布置时，需要保证安装平面具有足够刚度，避免薄板台面受力后凹陷，造成脚轮内侧悬空或轮体偏磨。

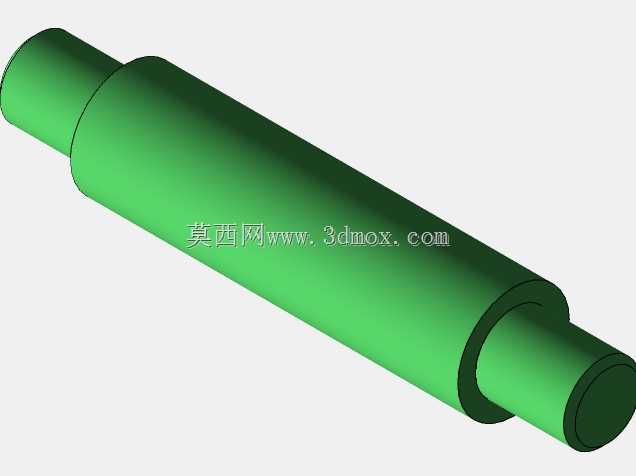

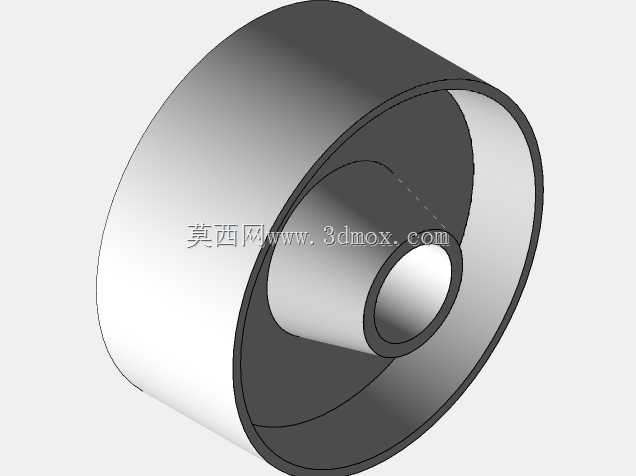

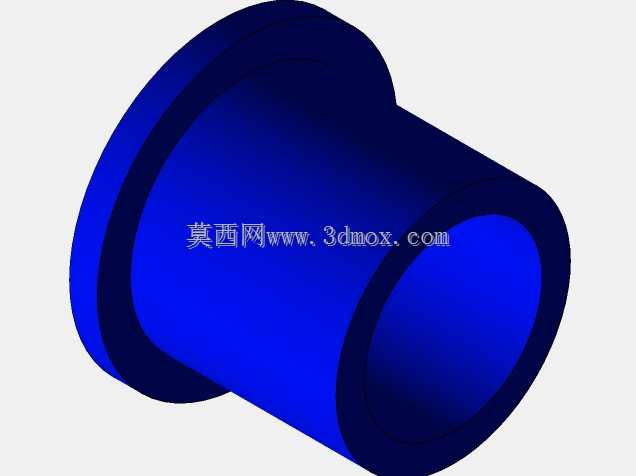

　　滚轮部分采用大直径圆柱面设计，轮缘宽度明显大于常见窄轮。宽轮的优势不在于转向灵活，而在于降低接触面比压，提升滚动稳定性。对于地坪存在焊缝、细小颗粒或轻微不平的车间环境，大直径轮体越过障碍时所需抬升量相对更小，推动阻力增长较平缓。轮体内部通过中心轴与支架连接，轴端设置衬套或轴承位，使轮体绕固定轴线旋转；支架两侧立板夹住轮体，可限制轮体轴向窜动，同时把竖向载荷对称传递到底板。

　　支架造型是该结构的重点。立板从底板向上延伸至轮轴中心，外侧轮廓随载荷路径逐渐加厚，底部与底板交接处采用圆弧过渡，避免尖角造成应力集中。立板之间还设置了三角加强形态，将轮轴处的集中力向底板前后方向分散。这种布置符合脚轮受力特点：竖直载荷主要由轮轴传给立板，再通过立板下缘和加强筋扩散到底板；推行时的水平力则会在立板与底板连接区域形成弯矩，三角肋能够明显提高该区域的抗弯能力。

　　设计时需要重点关注几个边界。其一，轮轴中心高度决定设备底板离地间隙，也影响推移时的力臂关系；中心过低会使越障能力下降，过高则会降低整机稳定性。其二，底板孔距应与设备框架梁或底盘横梁匹配，螺栓中心线不宜过于靠近板边，否则挤压和剪切余量不足。其三，轮体宽度与支架内净宽要保留合理间隙，既要防止轮体与立板摩擦，又不能因间隙过大导致轮体摆动。其四，若设备需要固定作业，可在脚轮附近布置可调支撑杯脚，移动时抬起支撑，工作时落下支撑，避免滚轮长期承受振动载荷。

　　从三维建模过程看，该类零件适合按装配关系拆分建模：轮体作为回转件可先建立轮廓再旋转成型，内孔与端面台阶依据轴承或衬套尺寸确定；左右立板可通过草图拉伸并添加圆角、肋板和轴孔；底板则以安装孔位、外轮廓和厚度为基础建立。装配时应以轮轴同轴、底板贴合面、立板对称面为主要约束，检查轮体转动空间与螺栓安装空间。模型中不同颜色区域对应轮体、支架、底板和轴套等功能件，便于在工程图中区分材料、加工面和装配关系。

　　在选型应用中，这类脚轮更偏向定向重载支承场景，若设备需要频繁转向，可与万向脚轮组合使用，例如固定端布置两个定向轮，操作端布置两个带刹车万向轮，从而兼顾直线推行稳定性和转向灵活性。对于有冲击载荷的设备，还应校核轮轴弯曲强度、立板轴孔挤压强度以及底板连接螺栓的预紧力。整体结构简洁、传力路径清晰，适合作为机械设备移动底座的典型脚轮部件进行结构参考。
