带立式轴承座的皮带滚筒输送辊组

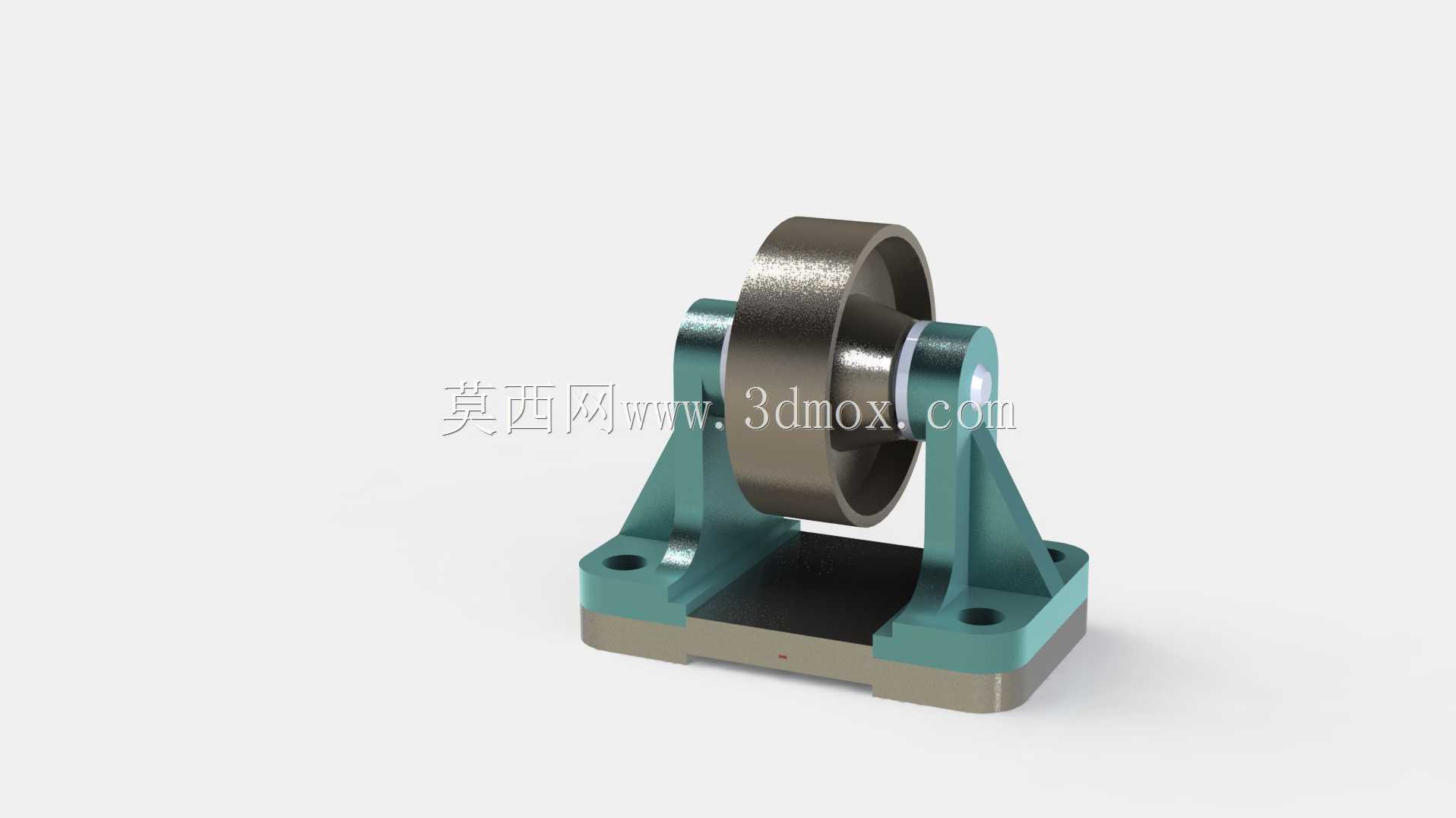

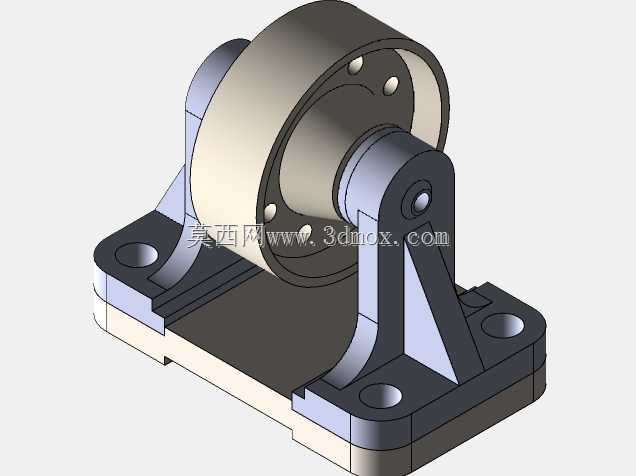

　　这套辊筒结构主要服务于短距离带式输送、小型物料转运、工装线端部改向以及轻型皮带张紧场景。整体由滚筒体、中心轴、两侧立式轴承座、三角形加强立板和带安装孔的底板组成，建模时把装配关系拆解得比较清楚：滚筒承担皮带包覆和摩擦牵引，轴承座负责支撑转轴，底板则把整个部件固定在设备机架或输送线端部。

　　从实际用途看，这类滚筒并不单独完成复杂动作，而是作为输送系统中的回转支撑件存在。皮带绕在筒体外圆上，电机或其他动力源通过轴端、链轮、带轮等方式带动滚筒旋转时，筒体表面与皮带之间产生摩擦力，从而牵引皮带循环运行；若布置在输送机尾部或改向位置，也可以承担皮带折返、导向和张紧作用。模型中滚筒宽度与两侧支座间距形成明确的安装边界，设计人员在选型或改型时，需要先核对皮带宽度，再确认滚筒外径、轴径、轴承中心高以及底板孔位是否能落入现有机架空间。

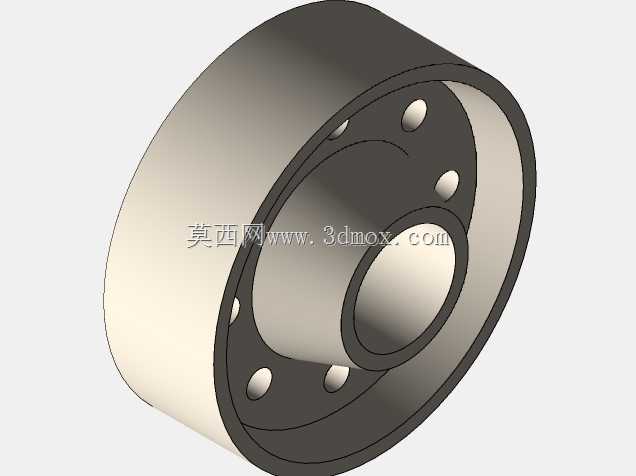

　　结构上，滚筒体采用圆筒形式，外圆面作为皮带接触区，端部设置连接盘与中心轴形成装配关系。筒体直径会直接影响皮带弯曲半径，直径过小容易增加皮带反复弯曲疲劳，直径过大则会占用更多空间并提高转动惯量。对于轻型输送线，滚筒长度通常略大于皮带宽度，使皮带在运行偏差范围内仍能保持有效接触；端面连接盘上的紧固件位置在模型中已有体现，便于工程人员理解筒体与轴部之间的传力路径。

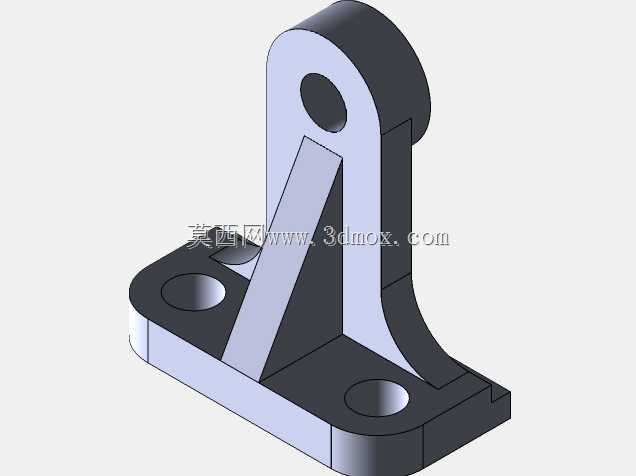

　　两侧支座采用立式轴承座形式，座体上部容纳轴承或轴套，下部与底板相连。支座并非简单直板，而是加入斜向加强筋，使径向载荷能够从轴承孔区域传递到底板。滚筒受皮带张力作用时，载荷方向往往不是单一垂直力，而是包含皮带上下分支拉力合成后的水平与垂直分量；加强筋的布置可以降低立板在受拉、受弯时的变形，避免轴承孔错位引起卡滞或异常磨损。底板上开设沉孔或通孔，用于螺栓固定，孔位间距决定了现场安装时与机架型材、焊接底座或槽钢支架的匹配方式。

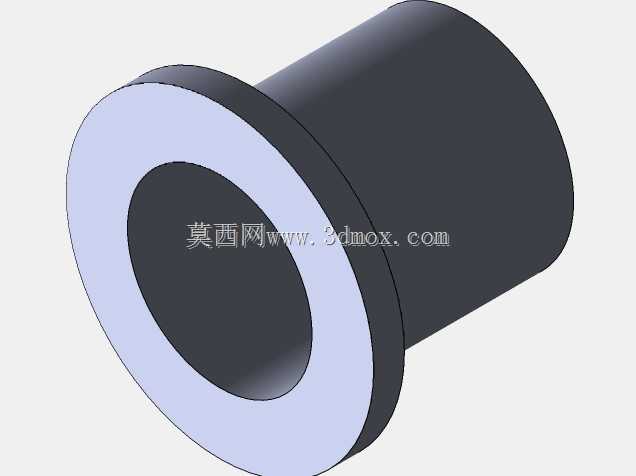

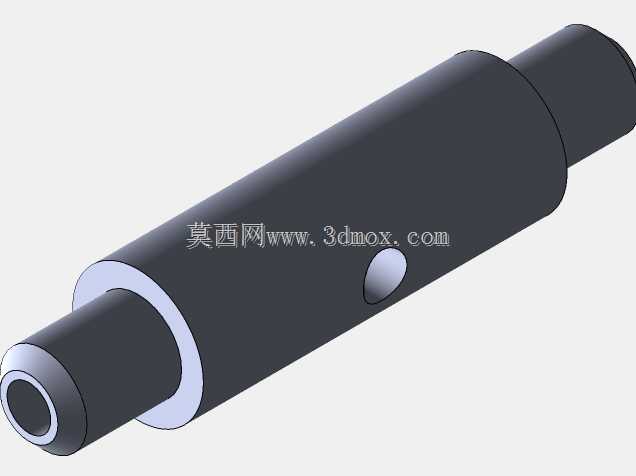

　　设计思路上，这种结构强调可装配性和维护性。中心轴穿过两侧轴承座，滚筒位于两支座之间，轴向位置由轴肩、轴承或端盖约束；拆换时可以从轴向松开紧固件，将轴与滚筒组件取出，而不必大面积切割机架。轴承座孔与轴的同轴度是关键尺寸，如果两侧孔中心不一致，滚筒转动会产生附加弯矩，轴承温升和噪声都会增加。三维建模时应保证左右支座轴承孔同心，底板底面共面，立板与底板之间的焊缝或连接面留有足够厚度。

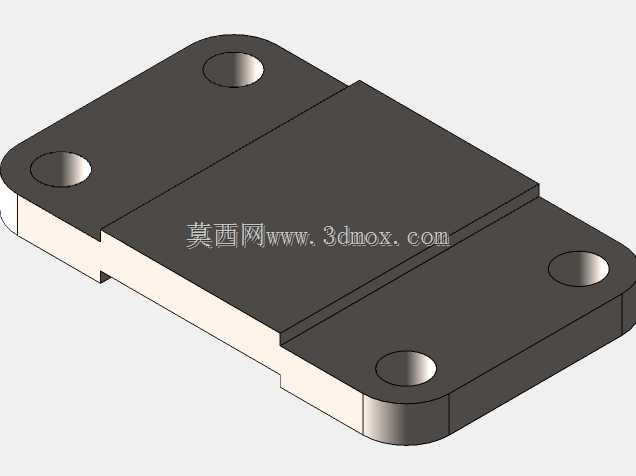

　　在外形尺寸方面，模型呈现出低重心、宽底座的布局。底板长度大于滚筒外径投影范围，使螺栓受力点外移，提高抗倾覆能力；支座高度则由皮带离地高度、卸料高度或与其他输送设备的衔接高度决定。安装边界不仅包括底板长宽和孔距，还包括滚筒顶部到皮带工作面的高度、轴端伸出长度以及维修空间。若轴端需要连接联轴器、链轮或同步带轮，应在侧支座外侧预留拆装距离；若用于无动力辊道，则可以简化轴端传动结构，只保留轴承支撑和润滑维护位置。

　　工程应用中，滚筒表面状态也要根据工况确认。输送普通包装箱、塑料周转箱或轻型工件时，光滑钢面即可满足要求；若皮带容易打滑，可在筒体外圆包胶或加工菱形花纹，以提高摩擦系数。模型当前表现的是机械本体结构，未展开电机、减速机和张紧装置，但在完整输送机设计中，滚筒中心高、皮带包角、张紧行程和轴承寿命需要一起校核。皮带包角过小会降低牵引力，张紧力过大则会加重轴和轴承负荷，因此滚筒位置通常要结合输送机长度、提升角度和皮带弹性综合确定。

　　从建模细节看，底板的沉孔、支座的圆角过渡、加强筋的厚度以及端盘紧固件都被保留下来，这些特征对后续工程图绘制和干涉检查很有价值。圆角过渡可以减少焊接或铸造过程中的应力集中，筋板厚度过薄会导致刚性不足，过厚又会增加重量。立式支座与底板之间若采用焊接，应在三维结构中预留焊脚空间；若采用螺栓连接，则需考虑紧固件安装工具的操作角度。

　　总体而言，该辊筒组件适合作为轻型带式输送机端部驱动辊、改向辊或张紧辊的设计参考。它的核心不在于复杂曲面，而在于支撑刚度、同轴度、安装孔位和皮带运行空间的协调。结构设计人员可以在此基础上调整滚筒长度、筒体直径、轴承型号、底板孔距和表面处理方式，使其适配不同宽度的皮带和不同载荷的输送线。
