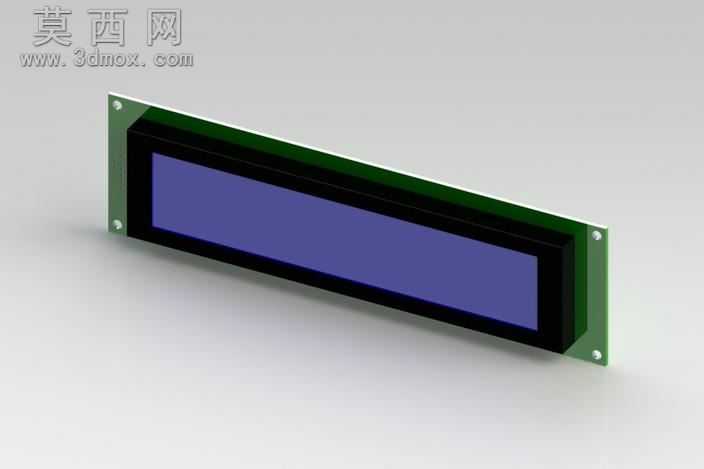

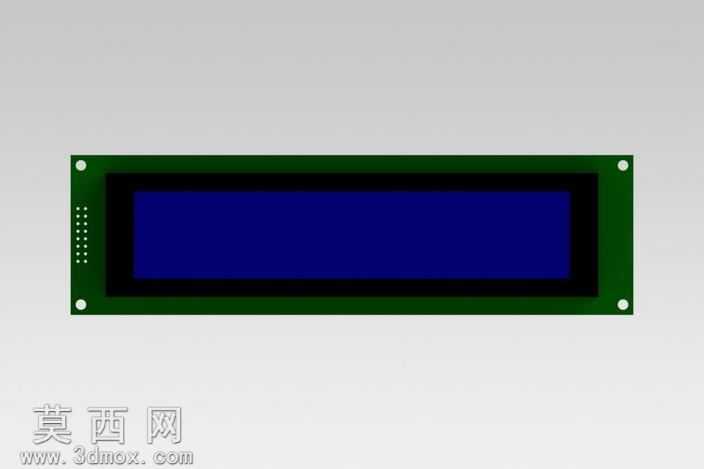

X40纽黑文蓝白文本背光液晶屏三维建模

本作品为X40规格纽黑文背光液晶屏的三维参数化建模成果，建模过程以实物测绘尺寸为基准，在SolidWorks平台完成全结构1:1还原，整体建模逻辑遵循电子元器件的实际生产装配层级，将模型拆解为PCB基板、液晶显示层、黑色遮光胶框、背光模组、固定安装孔位、侧边引脚排孔六大独立可编辑特征模块，各模块间的装配约束完全匹配实物的公差配合要求，可直接用于电子设备整机的结构干涉校验。建模阶段首先绘制PCB基板的草图轮廓，精准还原基板四角的圆形安装固定孔、左侧边的双排引脚定位孔阵列，对基板边缘的工艺倒角做了0.2mm的细节还原，避免模型边缘出现生硬直角；其次构建黑色遮光胶框结构，胶框的内圈尺寸与液晶显示层的可视区域完全匹配，胶框与PCB基板的贴合面做了0.1mm的限位凸台特征，还原实物装配时的定位结构；液晶显示层部分单独构建了蓝色背光基底与表层玻璃的分层结构，对显示区域的4×40字符排布的虚拟边界做了特征标识，方便后续调用时快速定位显示内容的放置区域；背光模组部分还原了导光板、扩散膜的层叠结构，在渲染阶段为不同层级匹配了对应的材质属性：PCB基板赋予哑光深绿色阻焊材质，表面做轻微的颗粒质感还原真实电路板的磨砂触感，遮光胶框赋予哑光黑色ABS塑料材质，调整粗糙度参数至0.8避免出现多余反光，液晶显示层的蓝色背光区域赋予半透明深蓝色亚克力材质，添加微弱的自发光属性模拟通电后的背光效果，表层玻璃赋予高透光学玻璃材质，设置0.1的反射率还原屏幕表面的微弱反光，固定孔位的金属焊盘赋予亮锡金属材质，还原电路板焊盘的金属光泽。整体模型未做多余的简化处理，所有外观可见结构均完成细节还原，模型的特征树保留完整的参数化建模步骤，可根据实际需求调整长宽尺寸、安装孔位间距、引脚排布位置等参数，适配不同嵌入式设备的结构设计需求，可直接用于工控设备、小型电子终端的产品结构装配验证、产品宣传渲染图制作等场景，模型导出的通用格式可兼容多数主流三维设计软件，无需额外修复即可直接调用。
