128x64规格白背光纽黑文液晶显示屏

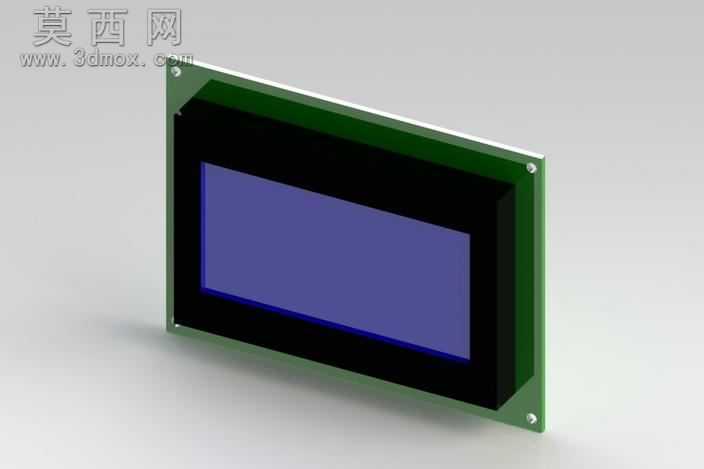

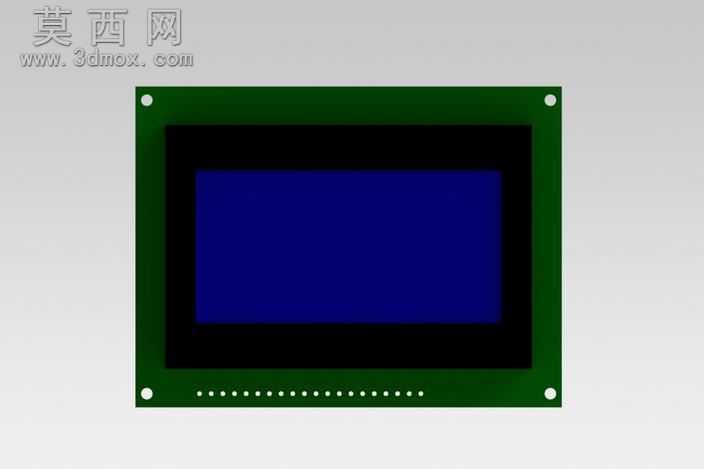

本作品为128×64分辨率规格的纽黑文背光液晶屏三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，完整还原该款显示屏的真实外观与装配结构。建模阶段首先依据实物测绘尺寸绘制PCB基板轮廓，精准定位四角安装孔的孔位、孔径与沉台结构，保证基板边缘走线区域的避让结构完全符合实物特征；随后分层构建液晶层、黑色遮光胶框、背光模组的嵌套结构，对胶框与基板的卡扣配合位做了细节还原，确保各部件装配间隙符合实际生产公差要求。材质渲染阶段，PCB基板采用哑光绿阻焊材质，还原真实电路板的细微磨砂质感与金属安装孔的亮面金属质感；液晶显示区域赋予半透深蓝偏光材质，模拟未通电状态下液晶屏的偏光膜视觉效果，边缘黑色胶框采用哑光黑硬质塑料材质，还原胶框的细微颗粒质感；背光层内置匀光结构的材质表现，还原白色背光模组的匀光板半透质感。结构设计上完整还原了该款液晶屏的板载元件布局避让，对屏幕四周的封边结构做了倒角处理，避免装配时的锐边划伤问题，同时精准控制整体厚度尺寸，保证模型可直接用于配套设备的结构干涉校验。建模过程中对屏幕视窗区域的显示边界做了精准对齐，确保128×64分辨率对应的显示区域尺寸与实物完全一致，安装孔位的坐标参数完全匹配通用工控设备的安装标准，可直接导出STEP、IGES等通用格式用于不同三维软件间的交互，适配嵌入式设备、工控终端等产品的结构开发场景，为相关产品的外壳设计、装配校验提供精准的三维数字模型支撑，减少实物打样的反复调整成本。
